Symbole

Caractéristique

Conditions

Température

Valeur

1

VDRM

Tension de crête répétitive hors état

-30°C£ Tj £125°C

1600

2

VDSM

Tension de crête hors état non répétitive

-30°C£ Tj £125°C

1700

3

VRRM

Tension inverse de crête répétitive

-30°C£ Tj £125°C

1600

4

VRSM

Tension inverse de crête non répétitive

-30°C£ Tj £125°C

1700

5

IDRM

Courant de crête hors état répétitif

V=VDRM

Tj = 125°C

≤ 70 mA

6

IRRM

Courant inverse de crête répétitif

V=VRRM

Tj = 125°C

≤ 70 mA

7

ITSM

Courant de crête (non répétitif)

Sinusoïdale, 10 ms sans tension inverse

Tj = 125°C

36.0 kA

8

VTO

Tension de seuil

Tj = 125°C

0.82V

9

Rt

Résistance en pente à l'état actif

Tj = 125°C

0.180 mohm

10

VT

Tension d'état actif

IT = 2500 A

Tj = 125°C

≤ 1.45V

11

VT

Tension d'état actif

IT = 3500 A

Tj = 125°C

≤ 1.65V

12

DI/DT

Taux critique de montée du courant en état passant, min.

Tj = 125°C

200 A / s

13

DV/DT

Taux critique de montée de la tension hors état, min.

Tj = 125°C

500 V / μs

14

IH

Courant de maintien, typique

Tj = 25°C

≤ 300 mA

15

IL

Courant de verrouillage, typique

Tj = 25°C

≤ 700 m A

16

VGT

Tension de déclenchement de la gâchette

VD= 5V;

Tj = 25°C

≤ 3.0 V

17

IGT

Courant de déclenchement de la gâchette

VD= 5V;

Tj = 25°C

≤ 200 m A

18

VGD

Tension de grille non déclenchante minimale.

VD= VDRM

Tj = 125°C

≥ 0.25 V

19

PGM

Puissance de dissipation maximale de la porte

Tj = 25°C

150W

20

VFGM

Tension de porte de crête (avant)

Tj = 25°C

30V

21

IFGM

Courant de pointe de la porte

Tj = 25°C

10 A

22

VRGM

Tension de porte de crête (inverse)

Tj = 25°C

5V

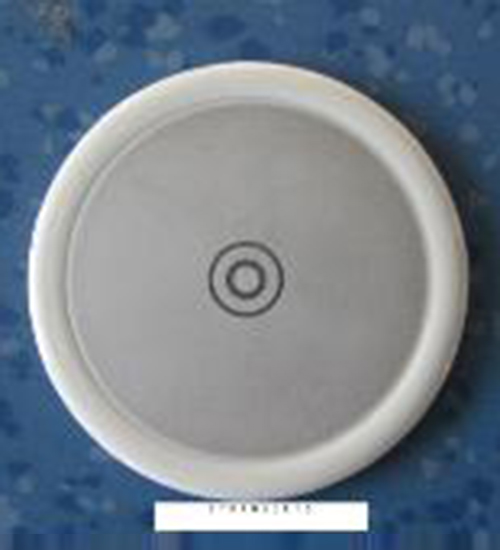

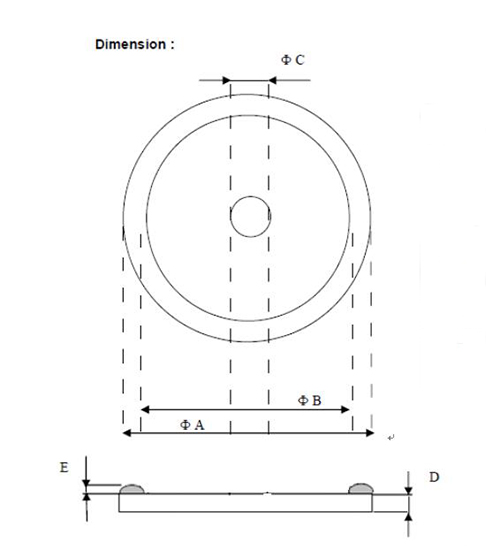

Ф A

Diamètre de la puce

55 mm

Ф B

45~46mm

Ф C

Zone de contact interne de l'émetteur = rondelle de molybdène interne

8.5~8.6mm

D

Épaisseur de copeau

2.4~2.7mm

E

Épaisseur maximale de revêtement de jonction rubbermaxumum

0.2~0.4mm
