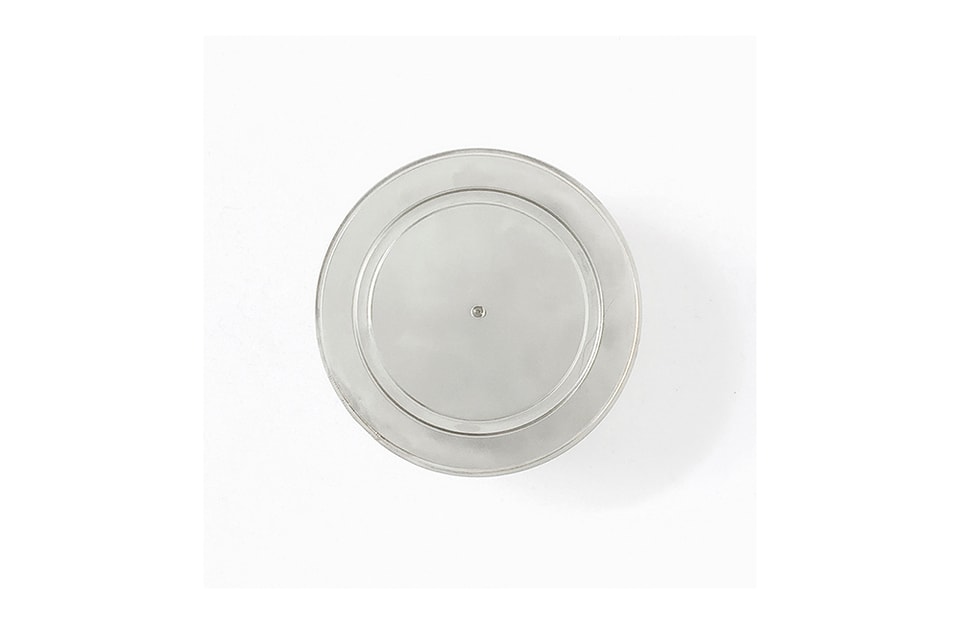

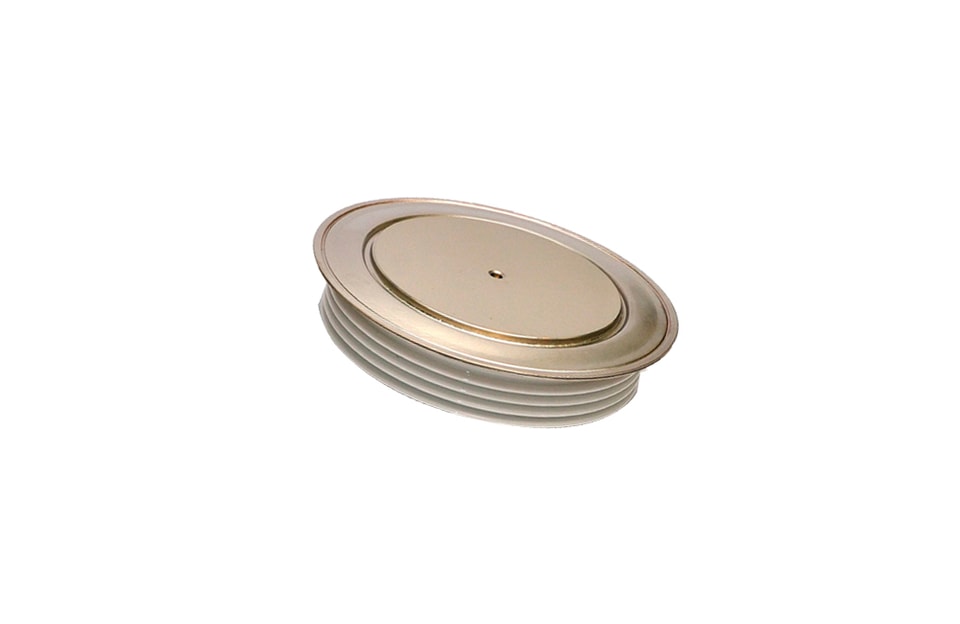

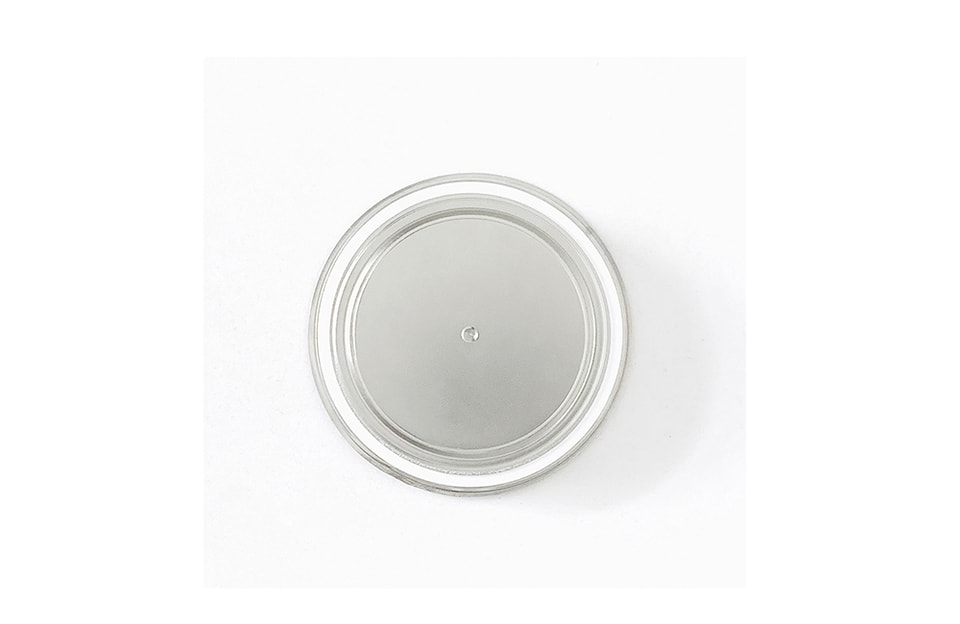

YZPST-FD1000A
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Caractéristiques :
. Structure entièrement diffusée
. Calibre élevé de surtension
. Capacité de blocage jusqu’à2800volts
. Récupération inverse douce
. Boîtier céramique hermétique robuste
. Composant assemblé par pression
Blocage inverse
Type de composant | VRRM(1) | VRSM(1) |
FD1000A50 | 2500 | 2800 |
FD1000A56 | 2800 | 3100 |
VRRM= Tension inverse de crête répétitive
VRSM= Tension inverse de crête non répétitive (2)
Fuite inverse de crête répétitive | IRRM
| 10 mA 50 mA (3) |
Conduction - état passant
Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Valeur moyenne du courant à l'état passant | IF(AV) |
| 1000 |
| A | Onde sinusoïdale, 180oconduction,Tc=100oC |
Valeur efficace du courant à l’état passant | IFRMS |
| 1570 |
| A | Valeur nominale |
Crête de surtension sur un cycle (courant non répétitif) |
IFSM |
| 25000
|
| A
| 10,0 ms (50 Hz), onde sinusoïdale- forme, 180oconduction, Tj= 175oC |
I²t | I2t |
| 2.6x105 |
| A2s | 10 msec |
Tension de pointe à l'état passant | VFM |
| 1.65 |
| V | IFM =2500A ; rapport cyclique£0,01 % ; Tj= 160oC
|
Courant de recouvrement inverse (4) | IRM(REC) |
| 250 |
| A | IFM= 1000 A ; dIF/dt = 10 A/ms, Tj = 160 °C |
Charge de recouvrement inverse (4) | Qrr |
| * |
| mC |
|
Temps de recouvrement inverse (4) | tRR |
| * |
| ms |
Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions | |
Température de fonctionnement | Tj | -40 | +150 |
| oC |
| |
Température de stockage | Tstg | -40 | +150 |
| oC |
| |
Résistance thermique - jonction/boîtier | RQ (j-c)
|
| 0.023
|
| oC/W | Refroidissement double face
| |
Résistance thermique - boîtier vers dissipateur | RQ (c-s) |
| 0.010
|
| oC/W | Refroidissement double face *
| |
Force de montage | P |
| 24 |
| kN |
| |
Poids | W |
|
|
600 |
g | ||
Pour plus d’informations surredresseurveuillez télécharger le fichier PDF ci-dessus nommé « YANGZHOU POSITIONING TECH CO Power thyristor and diode parts »
