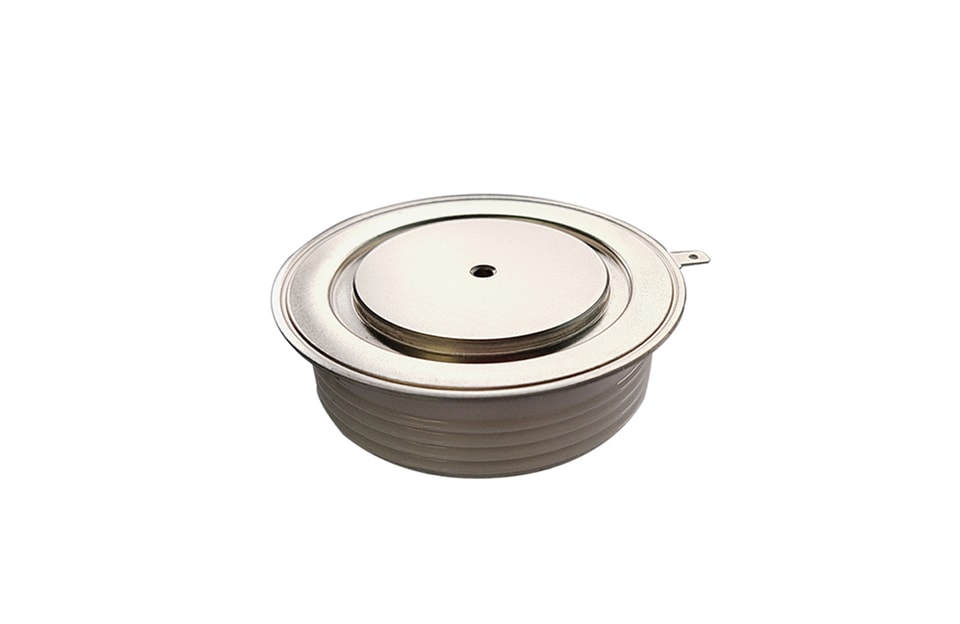

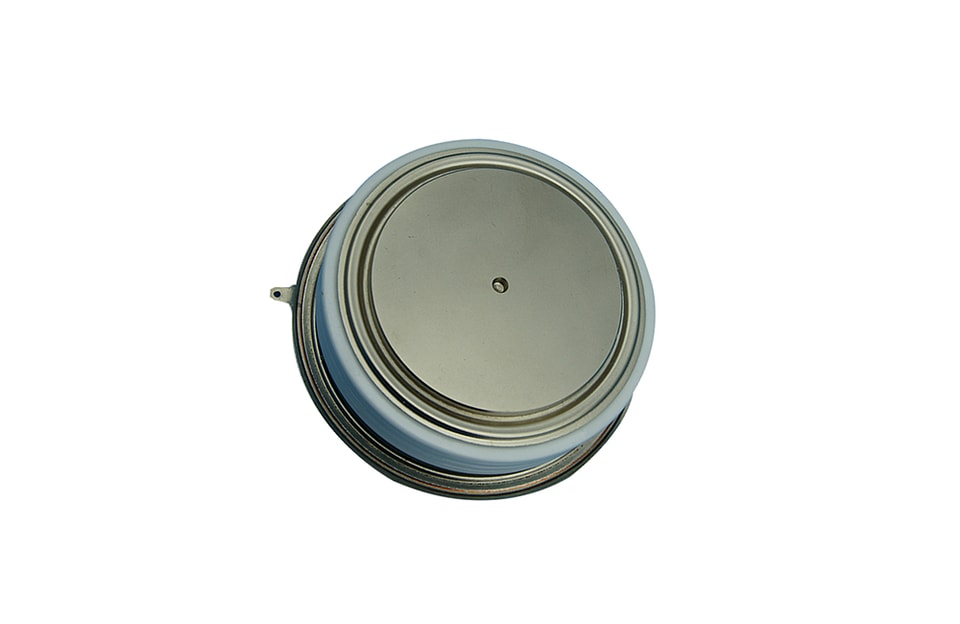

3300V Thyristor de commande bidirectionnelle SKP24F33Q
Blocage
Paramètre |
Symbole |
Unité |
SKP24F33Q |
SKP24F30Q |
SKP24F28Q |
SKP24F26Q |
Conditions |
Crête non répétitive hors tension et la tension inverse |
V DSM V RSM |
V |
3400 |
3100 |
2900 |
2700 |
f = 5 Hz, t p = 10ms |
pic de tension hors état répétitif et tension inverse |
V DRM V RRM |
V |
3300 |
3000 |
2800 |
2600 |
f = 50 Hz, t p = 10ms |
Crête non répétitive hors tension et courant inverse |
I DSM I RSM |
mA |
400 |
V DSM ",V RSM ,T j = 125°C |
|||
pic de tension hors état répétitif et courant inverse |
I DRM I RRM |
mA |
400 |
V DRM ",V RRM, T j = 125°C |
|||
Taux critique de montée de tension de blocage |
dv / d t crit |
V/ µs |
1000 |
Exp.to 0.67V DRM, T j = 125°C |
On-state
Paramètre |
Symbole |
Unité |
Max |
Conditions |
Courant moyen en état passant |
I TAVM |
A |
2437 |
Demi-onde sinusoïdale, T C = 70°C |
Courant efficace sur l'état passant |
I TRMS |
A |
3818 |
|
Courant non répétitif de crête |
I TSM |
KA |
43 |
tp=10ms, T j =125°C, Demi-onde sinusoïdale, V D = V R = 0V après surtension |
Limite intégrale de charge |
I 2 t |
kA 2 s |
9622 |
|
Tension de crête en état passant |
V T |
V |
1.45 |
I T =3000A ,T j =125°C |
Tension de seuil |
V T0 |
V |
0.85 |
I T =1500-4500A, ,T j =125°C |
Résistance à la pente |
uff52 T |
mΩ |
0.2 |
|
Courant de maintien |
I H |
mA |
150 |
T j =25°C |
mA |
130 |
T j =125°C |
||
Courant de maintien |
I L |
mA |
1000 |
T j =25°C |
mA |
900 |
T j =125°C |
Commutation
Paramètre |
Symbole |
Unité |
Max |
Conditions |
||
Taux critique de montée de Courant d'état passant |
di/dt crit |
A/µs |
200 |
V D ≤ 0.67 V DRM , T j =125°C, f=50Hz I TRM ≤ 2400A, I FG =2.0 A ,t r = 0.5 µs, |
||
Circuit-commuté éteint temps |
t q |
µs |
700 |
V D ≤ 0,67 V DRM dv D /dt = -30 V/ µs |
I TRM =2000A, T j = 125°C V R = 200 V, di T /dt = -10 A/µs |
|
Reverse recovery charge |
Min |
Qrr |
As |
6000 |
|
|
Max |
As |
8000 |
Device Outline Drawing
Pour plus d'informations sur Thyristor de contrôle bidirectionnel veuillez télécharger le fichier PDF ci-dessus nommé " YZPST-SKP24F33Q---5STB24Q2800 "
