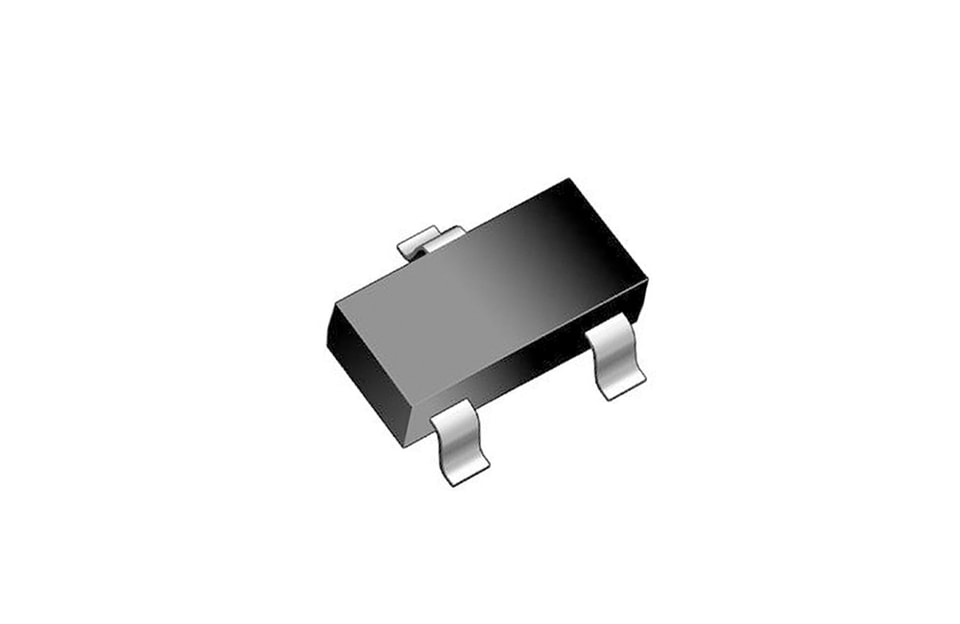

YZPST-BFR93A
Caractéristiques
1. Haute fréquence de transition. (Typ.fT=1.5GHz) 2. Petite rbb`Cc et haut gain. (Typ.4ps)
3. Faible NF.
4. Nous déclarons que le matériau du produit est conforme aux exigences de la directive RoHS.
VALEURS MAXIMALES (TA = 25°C sauf indication contraire)
Paramètre |
Symbole |
Valeur |
Unité |
Tension collecteur-base |
V CBO |
20 |
V |
Tension collecteur-émetteur |
V CEO |
11 |
V |
Tension émetteur-base |
V EBO |
3 |
V |
Courant collecteur |
I C |
50 |
mA |
Dissipation de puissance du collecteur |
P C |
0,2 |
W |
Température de jonction |
T j |
150 |
0 C |
Température de stockage |
T stg |
-55~+150 |
0 C |
CARACTÉRISTIQUES ÉLECTRIQUES( TA = 25°C )
Paramètre |
Symbole |
Min. |
Typ |
Max. |
Unité |
Conditions |
Tension de claquage collecteur-base |
BV CBO |
20 |
- |
- |
V |
I C =10 m A |
Tension de claquage collecteur-émetteur |
BV CEO |
11 |
- |
- |
V |
I C =1mA |
Tension de claquage émetteur-base |
BV EBO |
3 |
- |
- |
V |
I E =10 m A |
Courant de coupure du collecteur |
I CBO |
- |
- |
0.5 |
m A |
V CB =10V |
Courant de coupure de l'émetteur |
I EBO |
- |
- |
0.5 |
m A |
V EB =2V |
Tension de saturation collecteur-émetteur |
V CE(sat) |
- |
- |
0.5 |
V |
I C /I B =10mA/5mA |
Rapport de transfert de courant continu |
h FE |
56 |
- |
120 |
- |
V CE /I C =10V/5mA |
Fréquence de transition |
f T |
1.4 |
3.2 |
- |
GHz |
V CE =10V, I E =-10mA, f=500MHz |
Capacité de sortie |
Cob |
- |
0.8 |
1.5 |
pF |
V CB =10V, I E =0A, f=1MHz |
Constante de temps collecteur-base |
rbb`Cc |
- |
4 |
12 |
ps |
V CB =10V, I C =10mA, f=31.8MHz |
Facteur de bruit |
NF |
- |
3.5 |
- |
dB |
V CE =6V, I C =2mA, f=500MHz,Rg=50 W |
