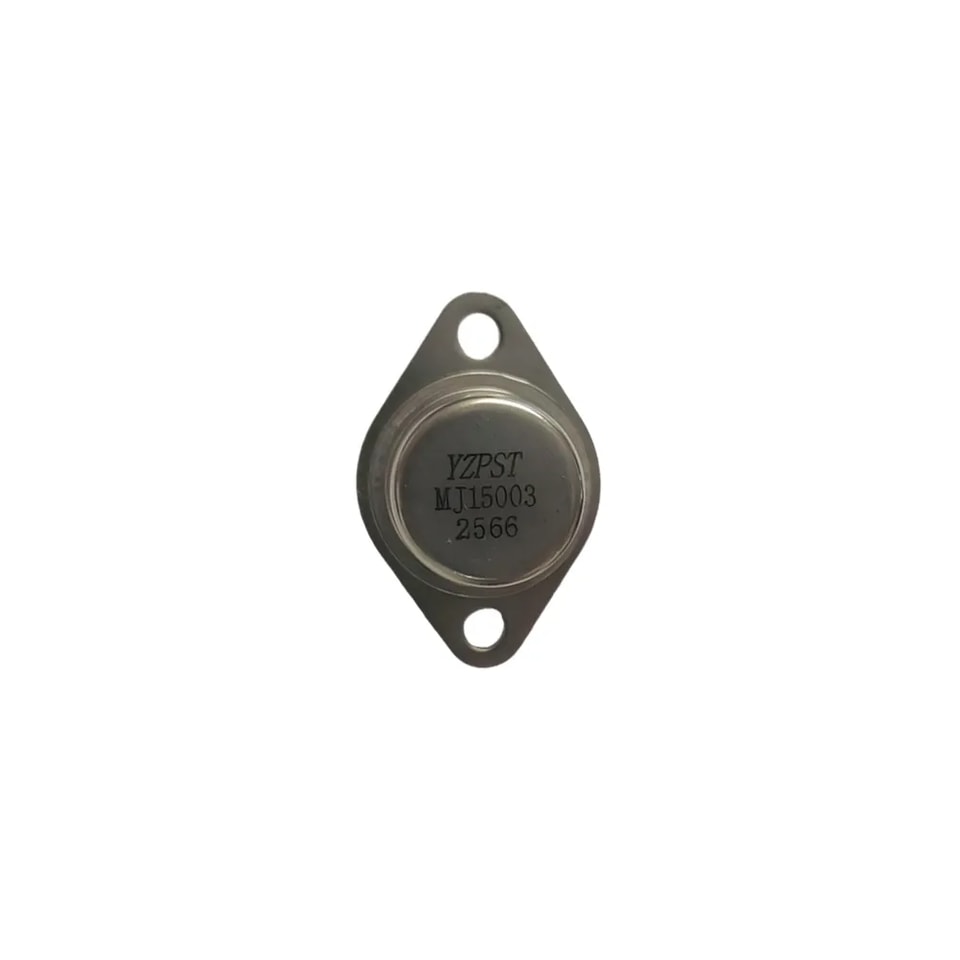

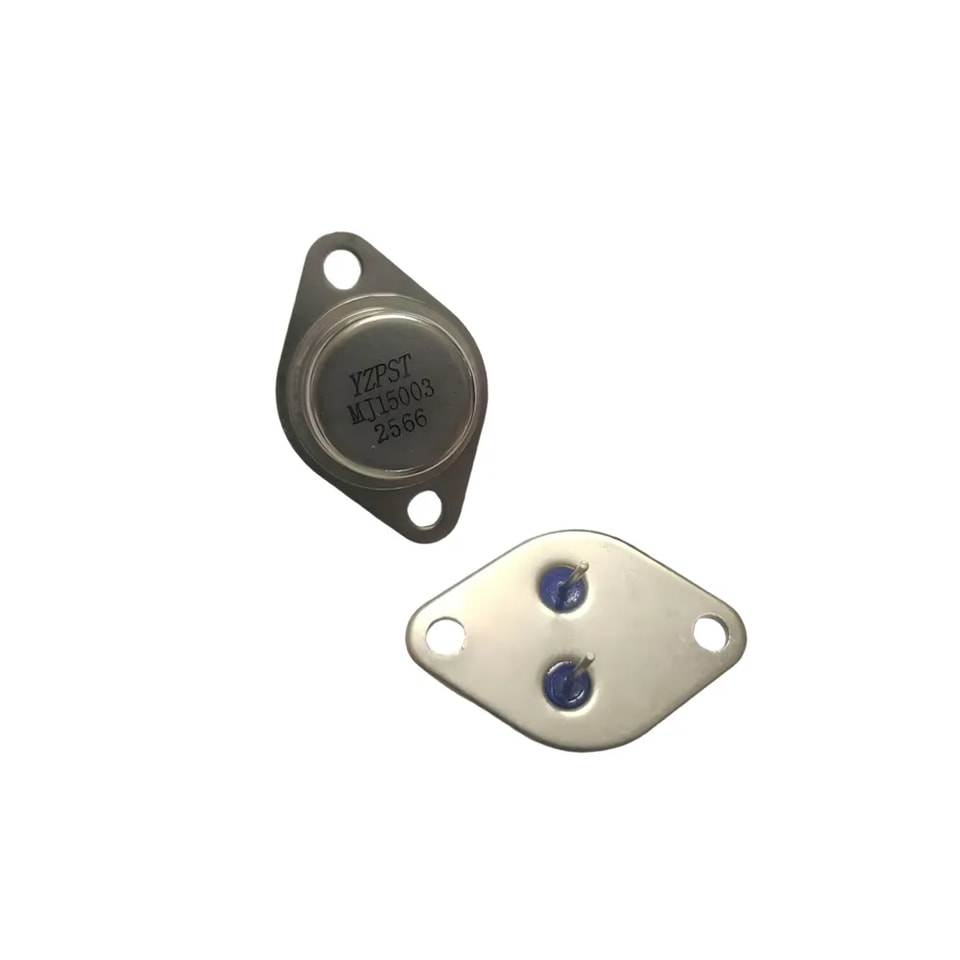

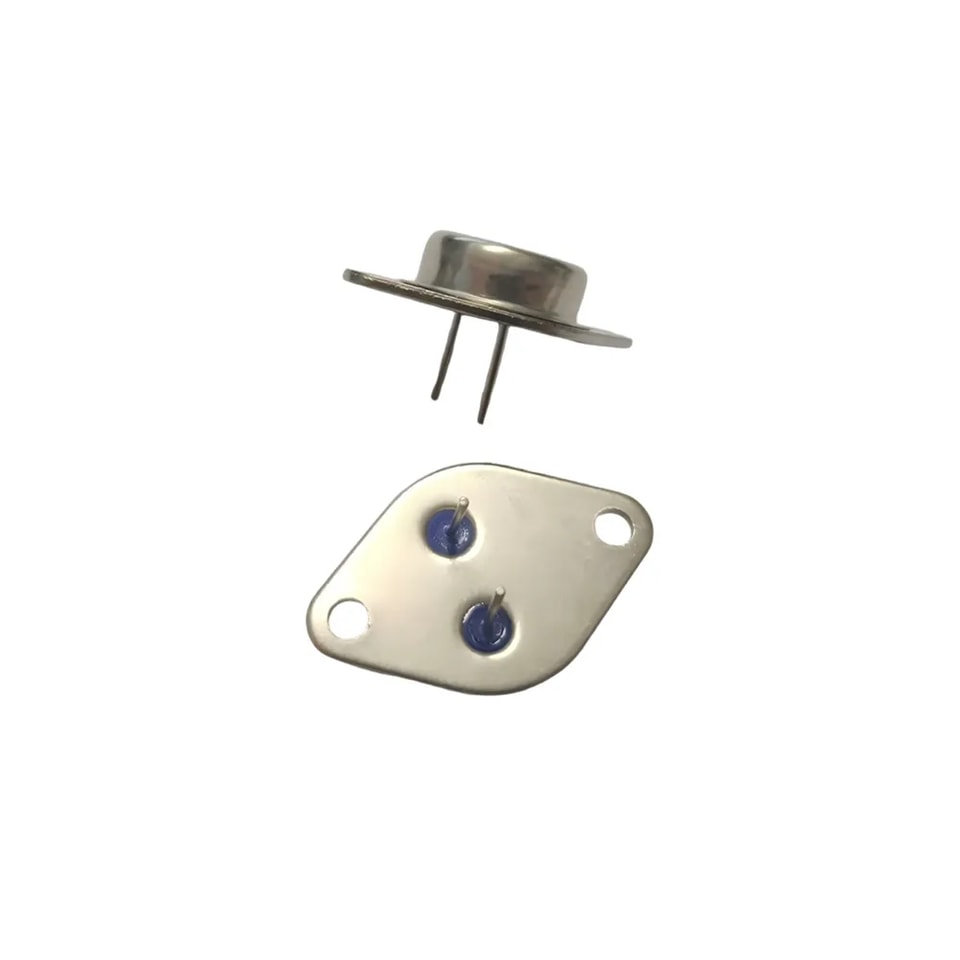

YZPST-MJ15003
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Valeurs maximales absolues des caractéristiques (Ta=℃)
|
|
|
| |
VCBO | Tension collecteur-base | Émetteur ouvert | 140 | V |
VCEO | Tension collecteur-émetteur | Ouvert base | 140 | V |
VEBO | Tension émetteur-base | Collecteur ouvert | 5 | V |
IC | Courant collecteur |
| 20 | A |
IB | Courant de base |
| 5 | A |
IE | Courant d’émetteur |
| -25 | A |
PD | Dissipation de puissance totale | TC=25℃ | 250 | W |
Tj | Température de jonction |
| 200 | ℃ |
Tstg | Température de stockage |
| -65~200 | ℃ |
CARACTÉRISTIQUES THERMIQUES
SYMBOLE | PARAMÈTRE | MAX | UNITÉ |
Rth j-c | Résistance thermique jonction vers boîtier | 0.7 | ℃/W |
CARACTÉRISTIQUES
Tj=25℃ sauf indicationcontraire indiquée
SYMBOLE | PARAMÈTRE | CONDITIONS | MIN | TYP. | MAX | UNITÉ |
VCEO(SUS) | Tension de saturationcollecteur-émetteur | IC=0.2A ;IB=0 | 140 |
|
| V |
VCEsat | Tension de saturationcollecteur-émetteur | IC=5A; IB=0.5A |
|
| 1.0 | V |
VBE | Tension de mise en conduction base-émetteur | IC=5A ; VCE=2V |
|
| 2.0 | V |
ICEO | Courant de coupure du collecteur | VCE=140V; IB=0 |
|
| 0.25 | mA |
ICEX | Courant de coupure du collecteur | VCE=140V; VBE(off)=1.5V TC=150℃ |
|
| 0.1 2.0 | mA |
IEBO | Courant de coupure de l’émetteur | VEB=5V; IC=0 |
|
| 0.1 | mA |
hFE | Courant continu gain | IC=5A ; VCE=2V | 25 |
| 150 |
|
Is/b |
Collecte du second claquageou courant Avec polarisation directe de base | VCE=50Vdc,t=1 s, Non répétitif | 5 |
|
|
A |
VCE=100Vdc,t=1 s, Non répétitif | 1 | |||||
COB | Capacité de sortie | IE=0 ; VCB=10V;f=1,0MHz |
|
| 1000 | pF |
fT | Fréquence de transition | IC=0.5A ; VCE=10V;f=0,5MHz | 2 |
|
| MHz |
PLAN DU BOÎTIER
