Caractéristiques :
- Structure entièrement diffusée
- Configuration de grille amplificatrice interdigitée
- Temps d’extinction maximal garanti
- Forte capacité dV/dt
- Dispositif assemblé sous pression
VISUEL PRODUIT01 / GALERIE
COMPOSANT DE PUISSANCE

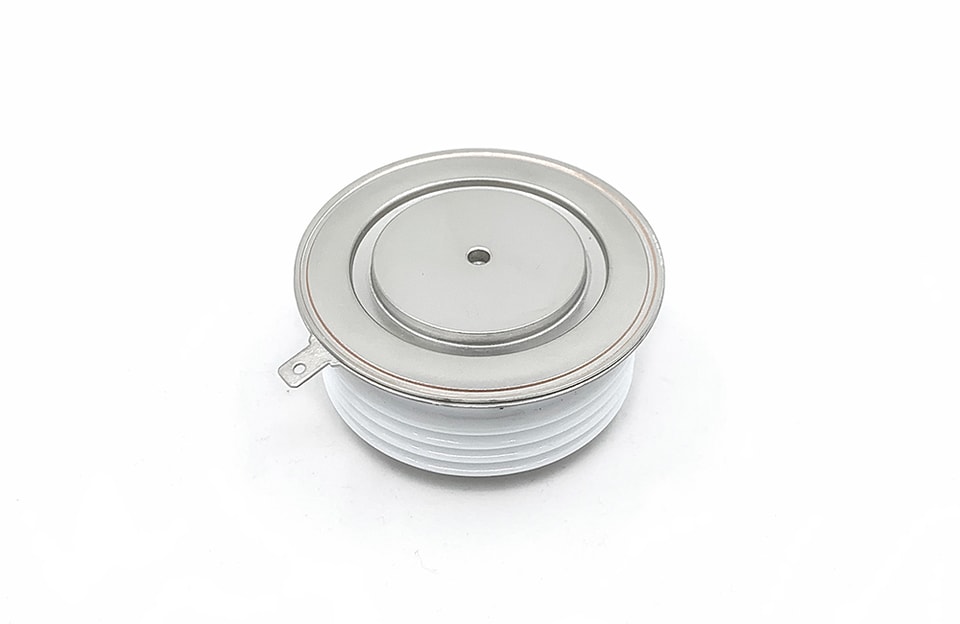

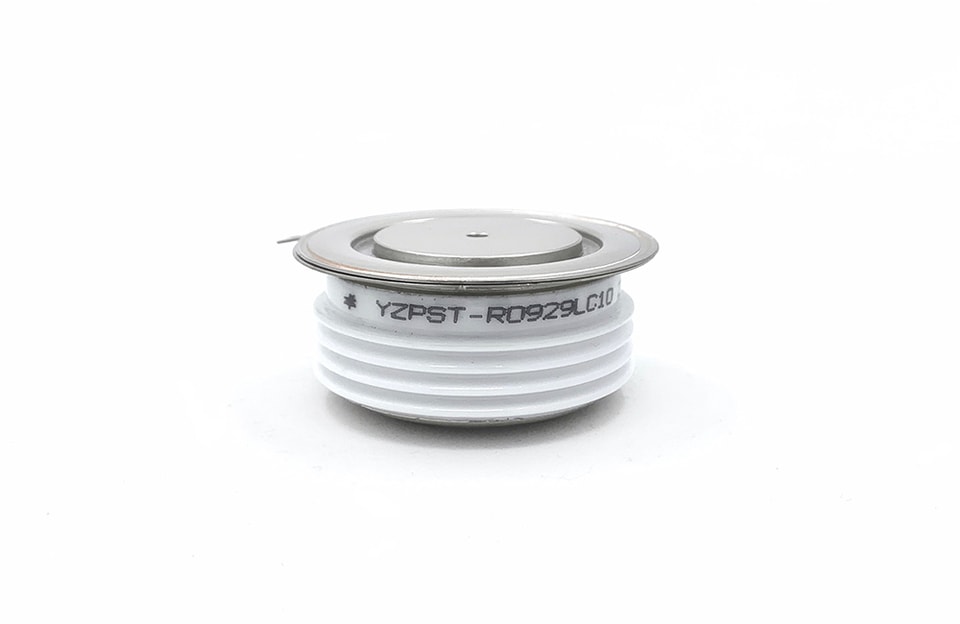

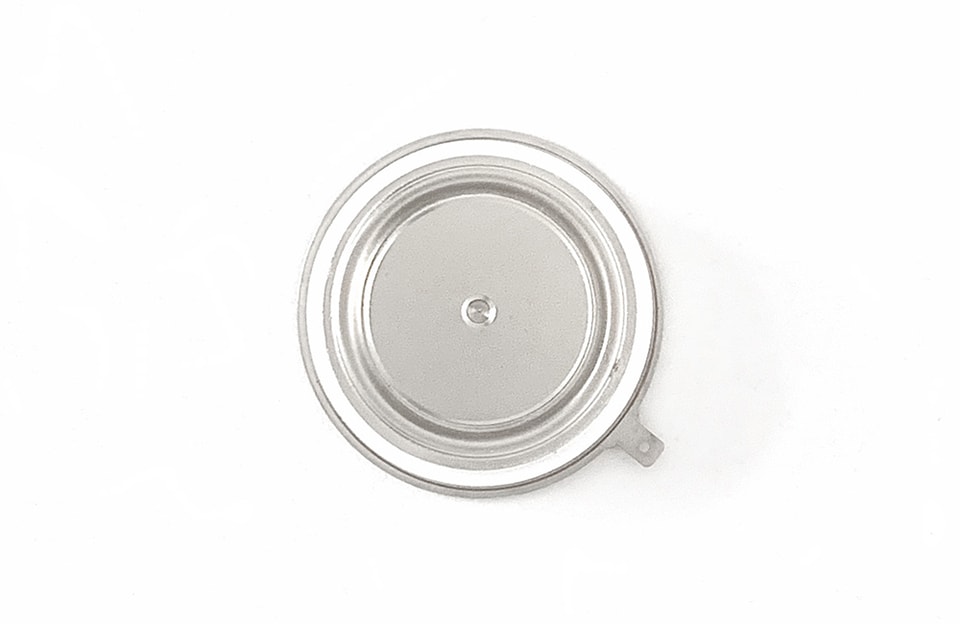

YZPST-R0929LC10 (TQ_10US)
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
CARACTÉRISTIQUES ÉLECTRIQUES ET VALEURS NOMINALES
État bloquant — à l’arrêt
VRRM (1) | VDRM (1) | VRSM (1) |
1000 | 1100 | 1200 |
VRRM = tension de crête inverse répétitive
VDRM = tension de crête à l'état bloqué répétitive
VRSM = tension inverse de crête non répétitive
VDRM = tension de crête à l'état bloqué répétitive
VRSM = tension inverse de crête non répétitive
Courant de fuite inverse de crête répétitif et courant de fuite à l'état bloqué | IRRM / IDRM | 15 mA 70 mA (3) |
Taux critique de montée de tension | dV/dt (4) | 200 V/ms |
Remarques :
Toutes les caractéristiques sont spécifiées pour Tj=25 °C sauf indication contraire.
(1) Toutes les valeurs de tension sont spécifiées pour une forme d'onde sinusoïdale appliquée de 50 Hz/60 Hz sur la plage de température de -40 à +125 °C.
(2) Largeur d'impulsion max. 10 ms
(3) Valeur maximale pour Tj = 125 °C.
(4) Valeur minimale pour des formes d'onde linéaires et exponentielles jusqu'à 80 % de la tension VDRM nominale. Gâchette ouverte. Tj = 125 °C.
(5) Valeur non répétitive.
(6) La valeur de di/dt est établie conformément à la norme EIA/NIMA RS-397, section 5-2-2-6. La valeur définie s'ajoute à celle obtenue à partir d'un circuit d'amortissement, comprenant un condensateur de 0,2 μF et une résistance de 20 ohms en parallèle avec le thyristor testé.
Toutes les caractéristiques sont spécifiées pour Tj=25 °C sauf indication contraire.
(1) Toutes les valeurs de tension sont spécifiées pour une forme d'onde sinusoïdale appliquée de 50 Hz/60 Hz sur la plage de température de -40 à +125 °C.
(2) Largeur d'impulsion max. 10 ms
(3) Valeur maximale pour Tj = 125 °C.
(4) Valeur minimale pour des formes d'onde linéaires et exponentielles jusqu'à 80 % de la tension VDRM nominale. Gâchette ouverte. Tj = 125 °C.
(5) Valeur non répétitive.
(6) La valeur de di/dt est établie conformément à la norme EIA/NIMA RS-397, section 5-2-2-6. La valeur définie s'ajoute à celle obtenue à partir d'un circuit d'amortissement, comprenant un condensateur de 0,2 μF et une résistance de 20 ohms en parallèle avec le thyristor testé.
Pour plus d’informations sur le thyristor haute fréquence, veuillez télécharger le fichier PDF ci-dessus intitulé « YANGZHOU POSITIONING TECH CO composants de thyristors et de diodes de puissance »
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Dynamique
CARACTÉRISTIQUES ET VALEURS NOMINALES THERMIQUES ET MÉCANIQUES
Remarque : pour le contour du boîtier et les dimensions, voir le dessin du contour du boîtier à la page 3 de ces données techniques.
Conduction - état passant
| Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Valeur moyenne maximale du courant à l'état passant | IT(AV)M | 929 | A | Onde sinusoïdale, conduction à 180°, Tc=55°C | ||
Valeur efficace du courant en état passant | IT(RMS)m | 1893 | A | Valeur nominale | ||
Crête de surtension d'un cycle (non répétitif) | ITSM |
-
9.0
| kA kA | 8,3 ms (60 Hz), onde sinusoïdale- forme, conduction 180°, Tj = 125 °C 10,0 ms (50 Hz), onde sinusoïdale- forme, conduction 180°, Tj = 125 °C | ||
I carré t | I2t | 405x103 | A2s | 8,3 ms | ||
Courant d’accrochage | IL | - | mA | VD = 24 V ; RL = 12 ohms | ||
Courant de maintien | IH | 1000 | mA | VD = 24 V ; I = 2,5 A | ||
Tension de crête à l'état passant | VTM | 2.04 | V | ITM = 1400 A | ||
Vitesse critique de montée du courant courant (5, 6) | di/dt | 1500 | A/ms | Commutation à partir de VDRM ≤ 1000 V, non répétitif | ||
Vitesse critique de montée du courant courant (6) | di/dt | 1000 | A/ms | Commutation à partir de VDRM ≤ 1000 V |
| Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Dissipation de puissance de gâchette de crête | PGM | 30 | W | |||
Dissipation de puissance moyenne de gâchette | PG(AV) | 2 | W | |||
Courant de gâchette de crête | IGM | - | A | |||
Courant de gâchette requis pour amorcer tous les composants | IGT | 300 | mA | VD = 10 V ; IT = 3 A ; Tj = +25 °C | ||
Tension de gâchette requise pour amorcer tous les composants | VGT | 3.0 | V | VD = 10 V ; IT = 3 A ; Tj = +25 °C | ||
Tension négative de crête | VRGM | 5 | V |
Dynamique
| Paramètre | Symbole | Min. | Max. | Typ. | Unités | |
Temps de retard | tgd | 1.0 | - | ms | VD = 67 % VDRM, IT = 2000 A, di/dt = 60 A/µs, IFG = 2 A, tr = 0,5 µs, Tj = 25 °C | |
Temps d'amorçage | tgt | 2.0 | - | |||
Temps de blocage (avec VR = -5 V) | tq | - | 10 | - | ms | ITM=1000A, tp=1000µs, di/dt=60A/µs, Vr=50V, Vdr=33%VDRM, dVdr/dt=200V/µs |
Courant de recouvrement inverse | Irm | - | A | ITM = 4000 A, tp = 2000 µs, di/dt = 60 A/µs |
CARACTÉRISTIQUES ET VALEURS NOMINALES THERMIQUES ET MÉCANIQUES
Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Température de fonctionnement | Tj | -40 | +125 | oC | ||
Température de stockage | Tstg | -40 | +150 | oC | ||
Résistance thermique - jonction vers boîtier | RQ (j-c) |
-
-
| K/kW | Refroidissement double face Refroidissement par une seule face | ||
Résistance thermique - boîtier vers dissipateur | RQ (c-s) |
-
-
| K/kW | Refroidissement double face * Refroidissement simple face * | ||
Résistance thermique - jonction vers boîtier | RQ (j-s) |
32
64
| K/kW | Refroidissement double face Refroidissement par une seule face | ||
Force de montage | F | 10 | 20 | - | kN | |
Poids | W | - | Kg | à propos |
* Surfaces de montage lisses, planes et graissées
Remarque : pour le contour du boîtier et les dimensions, voir le dessin du contour du boîtier à la page 3 de ces données techniques.
Sym | A | B | C | D | H |
mm | 59 | 34 | 53 | 3.5×3 | 26±1 |
