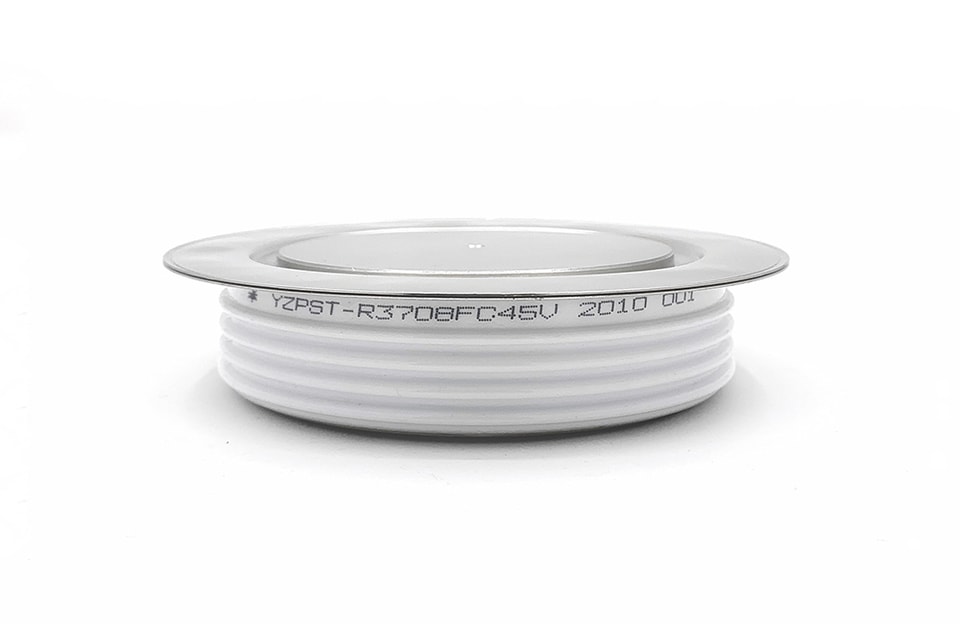

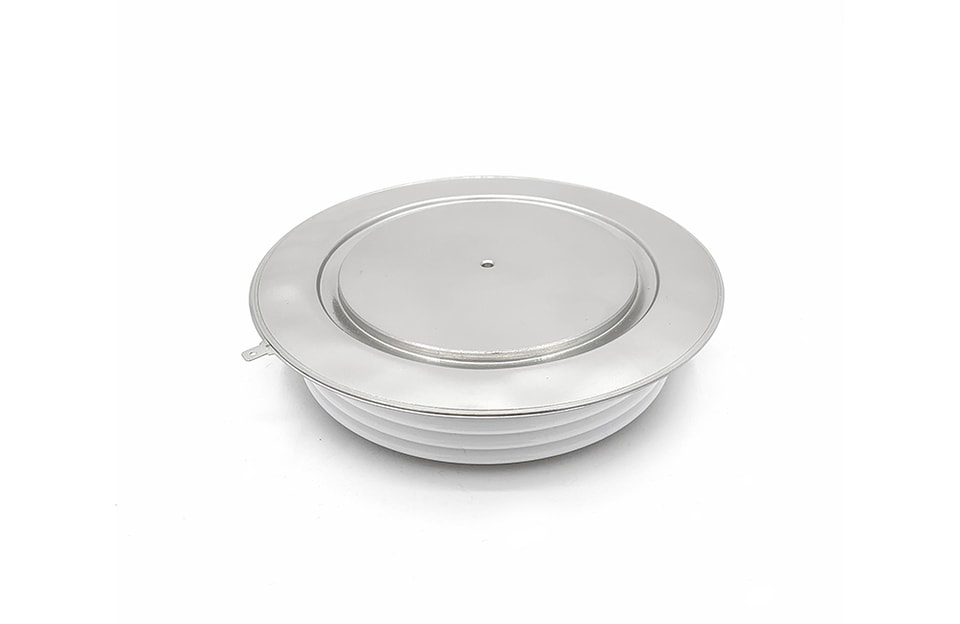

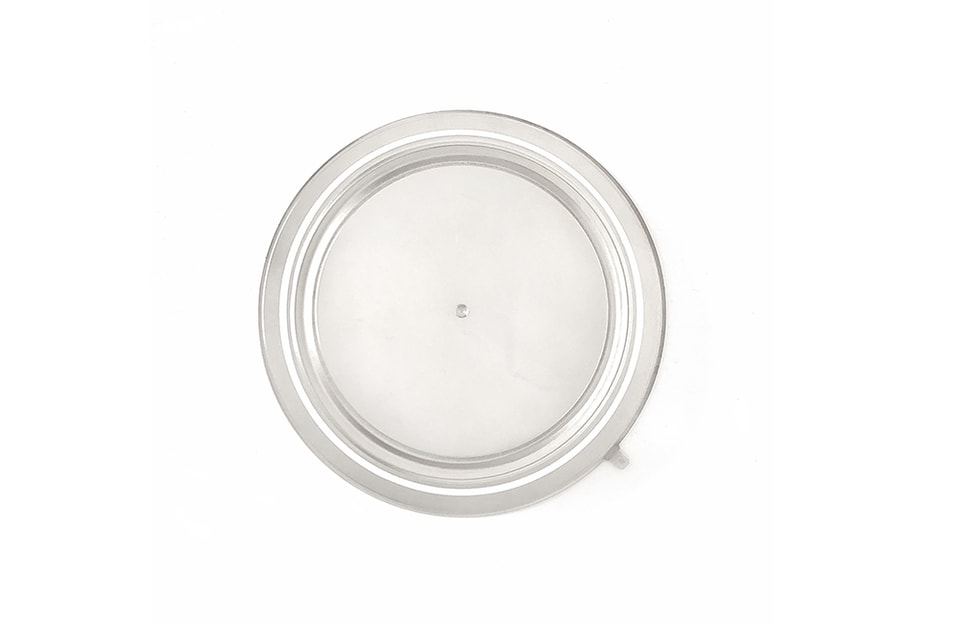

YZPST-R3708FC45V
Caractéristiques:
- Toute structure diffusée
- Configuration de la grille d'amplification centrale
- Capacité de blocage jusqu'à 2100 volts
- Temps de blocage maximum garanti
- Capacité élevée de dV/dt
- Dispositif assemblé sous pression
VRRM (1) |
VDRM (1) |
VRSM (1) |
4500 |
4500 |
4600 |
VDRM = Tension de crête inverse répétitive à l'état hors tension
VRSM = Tension inverse de crête non répétitive
Fuite inverse de crête répétitive et fuite à l'état hors tension |
IRRM / IDRM
|
20 mA
200mA (3)
|
Taux critique de montée de tension |
dV/dt (4) |
1000 V/msec |
Toutes les notes sont spécifiées pour Tj=25 oC sauf
indiqué autrement.
(1) Toutes les tensions nominales sont spécifiées pour une onde sinusoïdale appliquée de 50Hz/60zHz sur la plage de température -40 à +125 oC.
(2) Largeur d'impulsion maximale de 10 ms
(3) Valeur maximale pour Tj = 125 oC.
(4) Valeur minimale pour la forme d'onde linéaire et exponentielle à 80% de VDRM nominale. Porte ouverte. Tj = 125 oC.
(5) Valeur non répétitive.
(6) La valeur de di/dt est établie conformément à la norme EIA/NIMA RS-397, Section 5-2-2-6. La valeur définie serait en plus de celle obtenue à partir d'un circuit d'amortissement, comprenant un condensateur de 0,2 F et une résistance de 20 ohms en parallèle avec le thyristor testé.
Conduite - sur l'état
Paramètre |
Symbole |
Min. |
Max. |
Typ. |
Unités |
Conditions |
Valeur moyenne du courant en état passant |
IT(AV)M |
|
3708 |
|
Un |
Conduction à 180o de Sine
Tc = 55 oC
|
Valeur efficace du courant en état passant |
ITRMS |
|
7364 |
|
Un |
Valeur nominale |
Pointe une surtension cpstcle
(non répétitif) actuel
|
ITSM |
|
50 |
|
kA |
10.0 msec (50Hz), onde sinusoïdale-
forme, conduction 180o,
Tj = 125 oC
|
Je carré t |
I2t |
|
12.5×103 |
|
kA2s |
|
Courant de verrouillage |
IL |
|
1500 |
|
mA |
VD = 24 V; RL= 12 ohms |
Courant de maintien |
IH |
|
1000 |
|
mA |
VD = 24 V; I = 2.5 A |
Tension de crête en état passant |
VTM |
|
2,10 |
|
V |
ITM = 4000 A; Tvj=125℃ |
Tension de seuil |
VT(T0) |
|
1.473 |
|
V |
Tj = 125 oC |
Résistance en pente à l'état actif |
rT |
|
0.156 |
|
Ω |
Tj = 125 oC |
Taux critique de montée de l'état passant
actuel (5, 6)
|
di/dt |
|
1000 |
|
A/ms |
Passer de 75% VDRM,
non-répétitif
|
Taux critique de montée de l'état passant
actuel (6)
|
di/dt |
|
500 |
|
A/ms |
Passer de 75% VDRM |
Paramètre |
Symbole |
Min. |
Max. |
Typ. |
Unités |
Conditions |
Puissance de dissipation maximale de la porte |
PGM |
|
50 |
|
W |
tp = 100 us |
Puissance moyenne dissipée par grille |
PG(AV) |
|
4 |
|
W |
|
Courant de crête de la porte |
IGM |
|
- |
|
Un |
|
Courant de grille requis pour déclencher toutes les unités |
IGT |
|
-
600
-
|
|
mA
mA
mA
|
VD = 5 V;RL = 3 ohms;Tj = -40 oC
VD = 5 V;RL = 3 ohms;Tj = +25 oC
VD = 5 V;RL = 3 ohms;Tj = +125oC
|
Tension de grille requise pour déclencher toutes les unités |
VGT |
|
-
3.0
-
|
|
V
V
V
|
VD = 5 V;RL = 3 ohms;Tj = -40 oC
VD = 5 V;RL = 3 ohms;Tj = 0-125oC
VD = Tension nominale VDRM; RL = 1000 ohms;
Tj = + 125 oC
|
Tension négative maximale |
VGRM |
|
5 |
|
V |
|
Dynamique
Paramètre |
Symbole |
Min. |
Max. |
Typ. |
Unités |
Conditions |
Temps de retard |
td |
|
|
- |
ms |
ITM = 50 A; VD = Rated VDRM
Impulsion de porte: VG = 20 V; RG = 20 ohms; tr = 0.1 ms; tp = 20 ms
|
Temps d'extinction (avec VR = -50 V) |
tq |
|
150 |
- |
ms |
ITM =4000 A; di/dt = 60 A/ms;
VR 3 100V; Re-appliqué dV/dt = 20 V/ms linéaire à 67% VDRM; VG = 0;
Tj = 125 oC; Devoir cpstcle 0.01%
|
Charge de récupération inverse |
Qrr |
|
8800 |
|
mAs |
ITM = 4000 A; di/dt = 60 A/ms;
VR
3 100 V
|
Paramètre |
Symbole |
Min. |
Max. |
Typ. |
Unités |
Conditions |
Température de fonctionnement |
Tj |
-40 |
+125 |
|
oC |
|
Température de stockage |
Tstg |
-40 |
+150 |
|
oC |
|
Résistance thermique - jonction au boîtier |
RQ (j-c) |
|
0.0065
-
|
|
K /W |
Double sided cooled
Côté refroidi simple
|
Résistance thermique - boîtier au dissipateur thermique |
RQ (c-s) |
|
0.0130
-
|
|
K /W |
Double sided cooled *
Côté refroidi simple *
|
Résistance thermique - jonction au dissipateur de chaleur |
RQ (j-s) |
|
-
-
|
|
K/kW |
Double sided cooled
Côté refroidi simple
|
Force de montage |
P |
81 |
99 |
- |
kN |
|
Poids |
W |
- |
- |
2800 |
g |
À propos |
Sym |
Un |
B |
C |
D |
H |
mm |
142 |
100 |
110 |
3.5×3 |
36±1 |
YZPST peut fournir la liste équivalente suivante de thyristors d'onduleur.
TYPE |
Équivalent |
IAV |
PIV |
DIA/HT |
iQ/us |
R2619 |
R600 |
2619A |
2100V |
73/36 |
50 |
C770L |
3176 |
2100A |
2100V |
73/36 |
50 |
C712L |
1133/9108 |
1165A |
2100V |
47/27 |
40 |
R1275 |
R295 |
1293A |
2100V |
47/27 |
40 |
R1178 |
C458PD/9109 |
1180A |
1400V |
47/27 |
25 |
R0633 |
R216CH |
560A |
1600V |
25/15 |
10 |
R0964 |
C648PB/F102 |
964A |
1200V |
34/27 |
25 |
R0809 |
C448PB/9112 |
860A |
1200V |
34/27 |
10 |
R0830 |
6830 |
831A |
1600V |
34/27 |
25 |
R0990 |
R270CH |
990A |
1600V |
34/27 |
10 |
R2714 |
E2714 |
2714A |
1800V |
73/36 |
40 |
R3047 |
E3047 |
3047A |
2400V |
75/26 |
50 |
R3968 |
RX076 |
4001A |
2800V |
100/36 |
50 |
YZPST peut fournir la liste équivalente suivante des thyristors d'onduleur
(Types de capsules)
Type | IT(AV) | VDRM/ VRRM |
ITSM
@TVJM &10ms |
IDRM/IR RM (max) Tj=125°C | VTM(max) | Tvj | Rthjc | Frais 0% | |
ITM | VTM | ||||||||
Un | V | KA | mA | Un | V | °C | K/W | KN | |
C476 | 200 | 600-1400 | 5.5 | 35 | 1200 | 2.5 | 125 | 0.06 | 10 |
C448 | 700 | 600-1400 | 9.1 | 35 | 2000 | 2.9 | 125 | 0.04 | 15 |
C612 | 700 | 1600-2000 | 9 | 60 | 2000 | 2.21 | 125 | 0.04 | 15 |
C458 | 1200 | 600-1400 | 14.6 | 65 | 2000 | 2.35 | 125 | 0.02 | 25 |
C712 | 1125 | 1600-2000 | 20 | 60 | 1000 | 1.45 | 125 | 0.02 | 25 |
C770 | 2100 | 1800 | 35 | 100 | 2000 | 1.55 | 125 | 0.01 | 36 |
YZPST peut fournir la liste suivante de Thyristor
FAMILLE DE DISPOSITIFS SPÉCIAUX DE FOUR À INDUCTION | |||||
C430PB | C440L | C451L | C701L | C781L | C448PD |
C458PD | C712L | C770L | A696L | A740L | D860 |
R0910LS260 | N280CH14 | N490CH20 | R0878LS21E | R216CH16 | R1275NS20 |
R2619ZC21 | R2714ZC20J | SM18CXC924 | SW40CXC820 | SW14PHN(R)380 | R600CH21 |
SM16PHN(R)100 | R395CH21 | C648PB | R200CH20 | C702-42 | CXC924 |
FAMILLE DE THYRISTORS À COMMANDE DE PHASE | |||||
N200CHX | N330CH | N350CH | N370CH | N320CH | N360CH |
N490CHX | N540CH | N560CH | N600CH | N640CH | N760CH |
N880CHX | N980CH | N880CH | N0910NC | N0882 | N630CH |
5STP04D5200 | 5STP25L5200 | 5STP33L2800 | 5STP08G6500 | 5STP12K6500 | |
AT603 | AT604 | AT804 | AT803 | AT807 | AT480 |
AT1003 | AT1004 | AT1005 | AT607 | AT620 | AT636 |
AT671 | AT726 | AT708 | AT738 | AT866 | AT870 |
AT880 | AT708LT | AT720LT | AT866LT | AT720HT | AT866HT |
DCR504 | DCR604 | DCR804 | DCR1004 | DCR1278 | DCR1476 |
DCR1474 | DCR803 | DCR1003 | DCR840 | C390 | T720 |
T7SO | T820 | T9G0 | TA20 | TB20 | TD20 |
H505CH | H507CH | H1450CH | H1590CH | H2000CH | H3200CH |
SHXXC450 | SHXXC540 | SHXXC760 | SHXXC1850 | SHXXC2230 | SHXXC2770 |
BHtT72 | BHtT78 | BHtU66 | BHt U67 | BHtU77 | BHtV72 |
SKT441 | SKT551 | SKT760 | SKT1000 | SKT1200 | SKT1800 |
T233 | T243 | T253 | N500CH | N1661NC | N1718NS |
N1132NC | N0734YS | N0032 | N1718 | N1114 | N1467 |
N500CH | T458N | T708N | T1218N | T1869N | T2709N |
ST230 | ST280 | ST380 | ST780 | ST1280 | T4301N |
TV989 | BHTP45 | T345 | T625 | TC233 | TC143 |
FAMILLE DE THYRISTORS D'ONDULEUR | |||||
R185CHX | R216CHX | R180CHX | R190CHX | R200CHX | R219CHX |
R220CHX | R270CHX | R305CHX | R325CHX | R350CHX | R395CHX |
R600CHX | R800CHX | R1200CHX | R200CH | R600CH | R325CH |
R0577YS | R0633YS | R0577YS | R0878LS | R0929LS | R0990LS |
R1178NS | R1275NS | R1279NS | R1280NS | R1446NS | R1448NS |
R2475ZD | R2619ZC | R2620ZC | R2714ZD | R3047TC | |
k ATF585 | ATF587 | ATF860 | ATF857 | ATF401 | ATF413 |
ATF414 | ATF827 | ATF427 | ATF828 | ATF820 | ATF420 |
ATF514 | ATF527 | ATF1040 | ATF530 | ATF543 | ATF614 |
ATF615 | ATF633 | ATF743 | DCR1259 | T318F | T340F |
T72H | T7S7 | T7SH | T82F | T82F | T9GH |
R 0633 | R0830 | R0946 | R1007LS | R400CH | |
T408F | T599F | T1052S | TB333 | TB553 | TB273 |
FAMILLE DE DIODES | |||||
AR371 | AR912 | AR1101 | AR1104 | AR1107 | AR480 |
AR509LT | AR2004LT | AR2004 | AR609LT | AR3001 | AR3004 |
AR670 | AR680 | AR649 | AR690 | AR709 | AR770 |
AR771 | AR772 | AR747LT | AR609 | AR507LT | R0577 |
R722 | R7S2 | R9G2 | SM18CXC924 | R7SS/R7SF | R82S/R82F |
R9GS/R9GF | R9GS | R9GF | RA2F | R822 | R1446 |
BHdK28 | BHdP60 | BHdP62 | BHdR60 | BHdR62 | BHdT60 |
XSDD303 | A880/SDD217 | A801/SDD211 | A800/SDD208A | A782/SDD119 | A780/SDD108 |
A750/SDD113 | A740/SDD105 | A643/SDD64 | A641/SDD51 | W2624 | W1748 |
M0859LC | M1022LC | M1494NC | D233 | D243 | D253 |
R7S0 | R820 | R9G0 | RA20 | RB20 | W2052 |
SD823 | SD1053 | SD1553 | DS502 | DS804 | DS1104 |
DS1107 | ARF422 | DSF912 | ARF526 | AUS605 | |
MODULE FAMICY | |||||
SKKT92 | SKKT162 | SKKT250 | SKKT310 | SKKT500 | SKKT800 |
IRKT91 | IRKT161 | IRKT251 | IRKT310 | IRKT500 | IRKT1000 |
MCC95 | MCC130 | MCC250 | MCC310 | MCC500 | MCC800 |
HTT/HTD 90N | HTT/HTD 132N | HTT/HTD 162 | HTT/HTD 250N | HTT500 | HTT800 |
HDD 55N | HDD 90N | HDD 105N | HDD 132N | HDD 170N | HDD 250N |
SKKD91 | SKKD161 | SKKD250 | SKKD320 | SKKD500 | SKKT91 |
MTD91 | MTD250 | MTD500 | MTD1000 | ADD700 | MEK300 |
MDD91 | MDD250 | MDD310 | MDD800 | SKKE600 | SKET380 |
SXHN55 | SXHBN200 | SXHN 250 | SXHFN400 | SXHN550 | SXHN860 |
MDS30 | MDS75 | MDS150 | MDS300 | DS250 | DS400 |
DS500 | SKBPC35 | SKBPC25 | KBPC25 | KBPC35 | SKET740 |
SKET400 | DSA450 | MEK300 | |||
FAMILLE D'APPAREILS D'ÉTUDE | |||||
C150 | C180 | C110 | C147 | P200 | P214 |
ST110 | ST180 | ST330 | ST303 | ST173 | P0311 |
SD150 | SD300 | 25F | R5C | P0431 | P270 |
SKN150 | SKN240 | SKN300 | SKN400 | T607 | T707 |
40HF | 70HF | 85HF | 45L16 | 45LR16 | 300U(R)120 |
300U(R)40 | 300U(R)60 | 25R1A | 70R1A | 110R1A | 300R1A |
D40 | D70 | D130 | D240 | D410 | D860 |
R600 | R601 | R700 | R701 | A197 | T210N 4 |
T70 | T85 | T100 | T125 | T250 | T500 |
T700 | T160N | T221N | T130N | T86N | R72S/R72F |
R502/R503 | R602/R603 | R622 | R702/R703 | R50S/R50R | R60S/R60 |
H65TB | H125TB | H250TB | H300TB | H400 TB | H500 TB |
BHdL38 | BHdN12 | BHtM45 | BHtN46 | BHtP46 | BHtR68H |
SKR45 | SKR71 | SKR100 | SKR130 | SKR240 | SKR320 |
SKN45 | SKN71 | SKN100 | SKN240 | SKN320 | SKT40 |
SKT55 | SKT100 | SKT130 | SKT160 | SKT250 | SKT300 |
