Caractéristiques :
- Structure entièrement diffusée
- Configuration de gâchette à amplification centrale
- Capacité de blocage jusqu’à 2100 volts
- Temps d’extinction maximal garanti
- Forte capacité dV/dt
- Dispositif assemblé sous pression

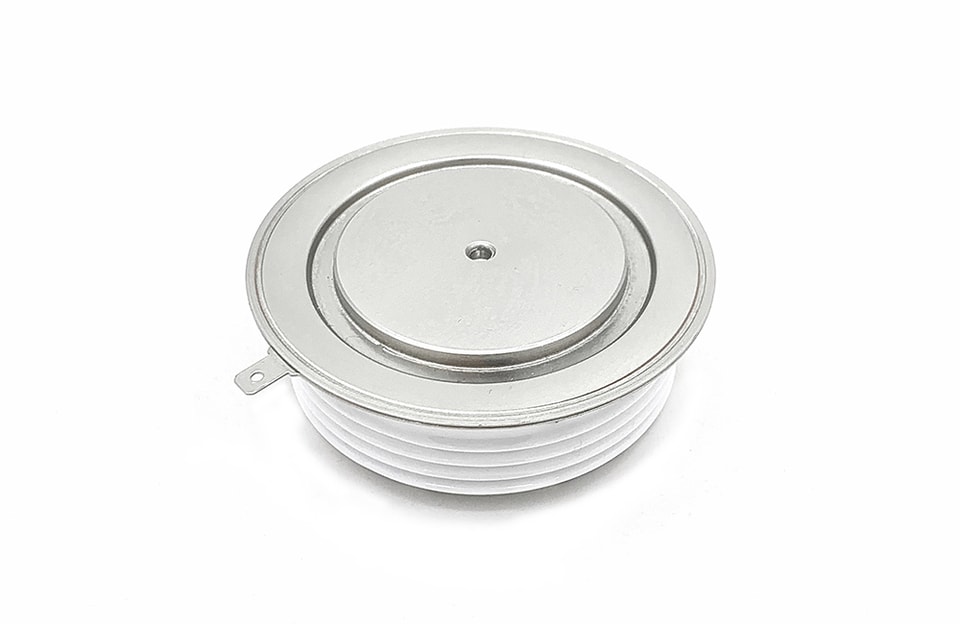

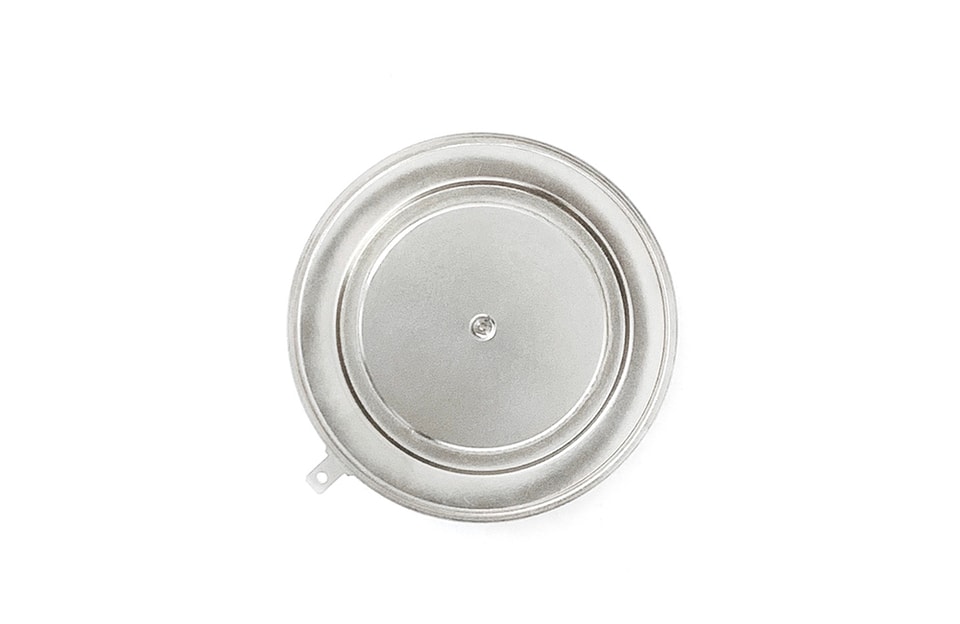

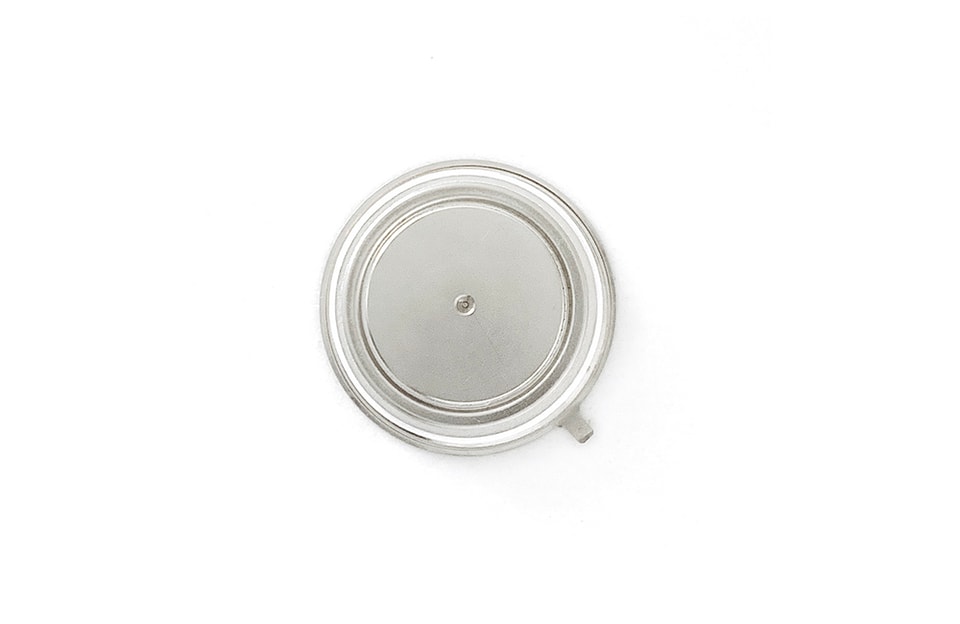

VISUEL PRODUIT01 / GALERIE
COMPOSANT DE PUISSANCE
YZPST-C712L
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Blocage - état bloqué
VRRM (1) | VDRM (1) | VRSM (1) |
2000 | 2000 | 2100 |
VRRM = tension inverse de crête répétitive
VDRM = tension de crête répétitive à l’état bloqué
VRSM = tension inverse de crête non répétitive
VDRM = tension de crête répétitive à l’état bloqué
VRSM = tension inverse de crête non répétitive
Fuite inverse de crête répétitive et fuite à l’état bloqué | IRRM / IDRM
|
20 mA 90 mA (3)
|
Taux critique de montée de la tension | dV/dt (4) | 800 V/ms |
Remarques :
Toutes les valeurs sont spécifiées pour Tj = 25 °C sauf
sauf indication contraire.
(1) Toutes les tensions nominales sont spécifiées pour une forme d’onde sinusoïdale appliquée de 50 Hz/60 Hz sur la plage de température de -40 à +125 °C.
(2) Largeur d’impulsion max. 10 ms
(3) Valeur maximale pour Tj = 125 °C.
(4) Valeur minimale pour les formes d’onde linéaires et exponentielles jusqu’à 80 % de la tension nominale VDRM. Porte ouverte. Tj = 125 °C.
(5) Valeur non répétitive.
(6) La valeur de di/dt est établie conformément à la norme EIA/NIMA RS-397, section 5-2-2-6. La valeur définie serait en plus de celle obtenue à partir d’un circuit d’amortissement, comprenant un condensateur de 0,2 µF et une résistance de 20 ohms en parallèle avec le thyristor à l’essai.
Toutes les valeurs sont spécifiées pour Tj = 25 °C sauf
sauf indication contraire.
(1) Toutes les tensions nominales sont spécifiées pour une forme d’onde sinusoïdale appliquée de 50 Hz/60 Hz sur la plage de température de -40 à +125 °C.
(2) Largeur d’impulsion max. 10 ms
(3) Valeur maximale pour Tj = 125 °C.
(4) Valeur minimale pour les formes d’onde linéaires et exponentielles jusqu’à 80 % de la tension nominale VDRM. Porte ouverte. Tj = 125 °C.
(5) Valeur non répétitive.
(6) La valeur de di/dt est établie conformément à la norme EIA/NIMA RS-397, section 5-2-2-6. La valeur définie serait en plus de celle obtenue à partir d’un circuit d’amortissement, comprenant un condensateur de 0,2 µF et une résistance de 20 ohms en parallèle avec le thyristor à l’essai.
Pour plus d’informations sur le thyristor pour onduleur, veuillez télécharger le fichier PDF ci-dessus intitulé « YANGZHOU POSITIONING TECH CO Power thyristor and diode parts »
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Conduction - état passant
| Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Valeur moyenne du courant à l'état passant | IT(AV) |
| 1185 |
| A | Sinusoïdale, conduction à 180°, Tc = 80 °C |
Valeur efficace du courant à l’état passant | ITRMS |
| 1700 |
| A | Valeur nominale |
Surintensité de crête d’un seul cycle (courant non répétitif)
|
ITSM |
| - 18500 |
| A A |
8,3 ms (60 Hz), onde sinusoïdale- forme, conduction à 180°, Tj = 125 °C 10,0 ms (50 Hz), onde sinusoïdale- forme, conduction à 180°, Tj = 125 °C
|
I²t | I2t |
| 1,66x106 |
| A²s | 8,3 ms et 10,0 ms |
Courant d'accrochage | IL |
| - |
| mA | VD = 24 V ; RL = 12 ohms |
Courant de maintien | IH |
| - |
| mA | VD = 24 V ; I = 2,5 A |
Tension de pointe à l'état passant | VTM |
| 1.45 |
| V | ITM = 1000 A ; cycle de service ≤ 0,01 % ; Tj = 125 °C |
Taux critique de montée du courant en état passant courant (5, 6)
| di/dt |
| 800 |
| A/ms |
Commutation à partir de VDRM ≤ 1000 V, non répétitif
|
Taux critique de montée du courant en état passant courant (6)
| di/dt |
| 200 |
| A/ms | Commutation à partir de VDRM ≤ 1000 V |
CARACTÉRISTIQUES ET CARACTÉRISTIQUES NOMINALES ÉLECTRIQUES
Déclenchement
| Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Dissipation de puissance de crête de gâchette | PGM |
| 100 |
| W | tp = 40 µs |
Dissipation de puissance moyenne de grille | PG(AV) |
| 5 |
| W |
|
Courant de crête de gâchette | IGM |
| - |
| A |
|
Courant de gâchette requis pour déclencher toutes les unités | IGT |
|
- 120 -
|
|
mA mA mA
|
VD = 6 V ; RL = 3 ohms ; Tj = -40 °C VD = 6 V ; RL = 3 ohms ; Tj = +25 °C VD = 6 V ; RL = 3 ohms ; Tj = +125 °C
|
Tension de gâchette requise pour déclencher toutes les unités
| VGT |
|
- 3.0 -
|
|
V V V
|
VD = 6 V ; RL = 3 ohms ; Tj = -40 °C VD = 6 V ; RL = 3 ohms ; Tj = 0-125 °C VD = VDRM nominale ; RL = 1000 ohms ; Tj = +125 °C
|
Tension négative de crête | VGRM |
| 20 |
| V |
|
Dynamique
| Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Temps de retard | td |
| - | 0.7 | ms |
ITM = 50 A ; VD = VDRM nominale Impulsion de gâchette : VG = 20 V ; RG = 20 ohms ; tr = 0,1 ms ; tp = 20 ms
|
Temps de blocage (avec VR = -50 V) | tq |
| 40 | - | ms |
ITM = 1000 A ; di/dt = 25 A/ms ; VR ≥ -50 V ; dV/dt réappliqué = 20 V/ms linéaire jusqu’à 80 % de VDRM ; VG = 0 ; Tj = 125 °C ; cycle de service ≥ 0,01 %
|
Charge de recouvrement inverse | Qrr |
| * |
| mC |
ITM = 1000 A ; di/dt = 25 A/ms ; VR ³ -50 V
|
* Pour la valeur max. garantie, contactez l’usine.
CARACTÉRISTIQUES ET VALEURS THERMIQUES ET MÉCANIQUES
Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Température de fonctionnement | Tj | -40 | +125 |
| oC |
|
Température de stockage | Tstg | -40 | +125 |
| oC |
|
Résistance thermique - jonction/boîtier | RQ (j-c) |
|
0.023 -
|
| °C/W |
Refroidissement double face Refroidissement sur une seule face
|
Résistance thermique - boîtier vers dissipateur | RQ (c-s) |
|
0.0075 -
|
| °C/W |
Refroidissement double face * Refroidissement simple face *
|
Force de montage | P | 22.2 | 26.6 |
| kN |
|
Poids | W |
|
| - | g | À propos |
* Surfaces de montage lisses, planes et graissées
PLAN DU BOÎTIER ET DIMENSIONS
Symbole | A | B | C | D | H |
mm | 75 | 47 | 66 | 3,5×3 | 26±1 |
YZPST peut fournir la liste de références équivalentes suivante pour le thyristor pour onduleur.
TYPE | Équivalent | IAV | PIV | DIA/HT | iQ/us |
R2619 | R600 | 2619A | 2100V | 73/36 | 50 |
C770L | 3176 | 2100A | 2100V | 73/36 | 50 |
C712L | 1133/9108 | 1165A | 2100V | 47/27 | 40 |
R1275 | R295 | 1293A | 2100V | 47/27 | 40 |
R1178 | C458PD/9109 | 1180A | 1400V | 47/27 | 25 |
R0633 | R216CH | 560A | 1600V | 25/15 | 10 |
R0964 | C648PB/F102 | 964A | 1200V | 34/27 | 25 |
R0809 | C448PB/9112 | 860A | 1200V | 34/27 | 10 |
R0830 | 6830 | 831A | 1600V | 34/27 | 25 |
R0990 | R270CH | 990A | 1600V | 34/27 | 10 |
R2714 | E2714 | 2714A | 1800V | 73/36 | 40 |
R3047 | E3047 | 3047A | 2400V | 75/26 | 50 |
R3968 | RX076 | 4001A | 2800V | 100/36 | 50 |
YZPST peut fournir la liste des équivalences des thyristors d’onduleur(types capsule)
| Type | IT(AV) | VDRM/ VRRM | ITSM @TVJM &10 ms | IDRM/IR RM (max) Tj=125°C | VTM(max) | Tvj | Rthjc | F±1 0% | |
| ITM | VTM | ||||||||
| A | V | KA | mA | A | V | °C | K/W | KN | |
| C476 | 200 | 600-1400 | 5.5 | 35 | 1200 | 2.5 | 125 | 0.06 | 10 |
| C448 | 700 | 600-1400 | 9.1 | 35 | 2000 | 2.9 | 125 | 0.04 | 15 |
| C612 | 700 | 1600-2000 | 9 | 60 | 2000 | 2.21 | 125 | 0.04 | 15 |
| C458 | 1200 | 600-1400 | 14.6 | 65 | 2000 | 2.35 | 125 | 0.02 | 25 |
| C712 | 1125 | 1600-2000 | 20 | 60 | 1000 | 1.45 | 125 | 0.02 | 25 |
| C770 | 2100 | 1800 | 35 | 100 | 2000 | 1.55 | 125 | 0.01 | 36 |
