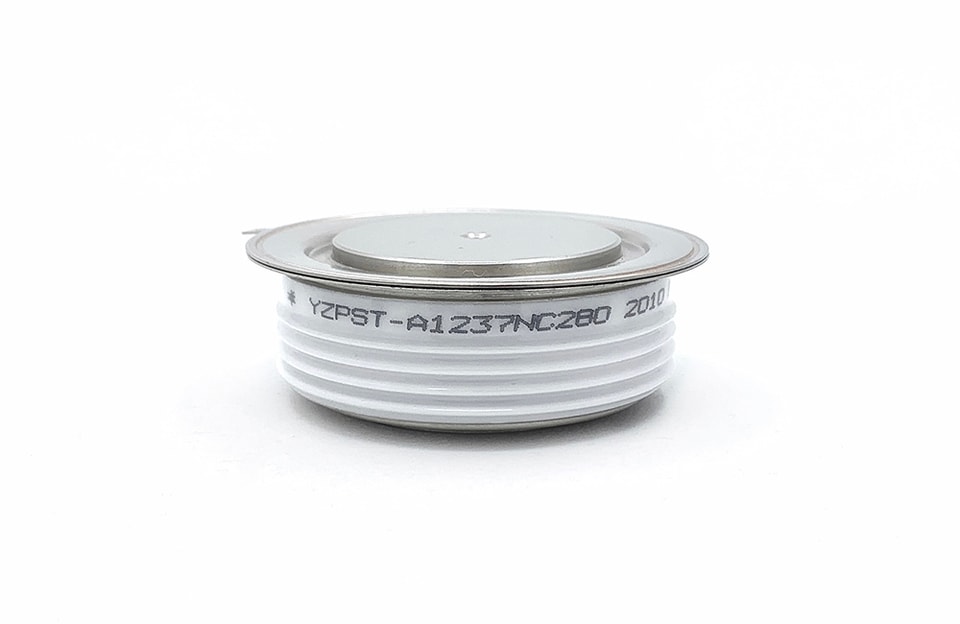

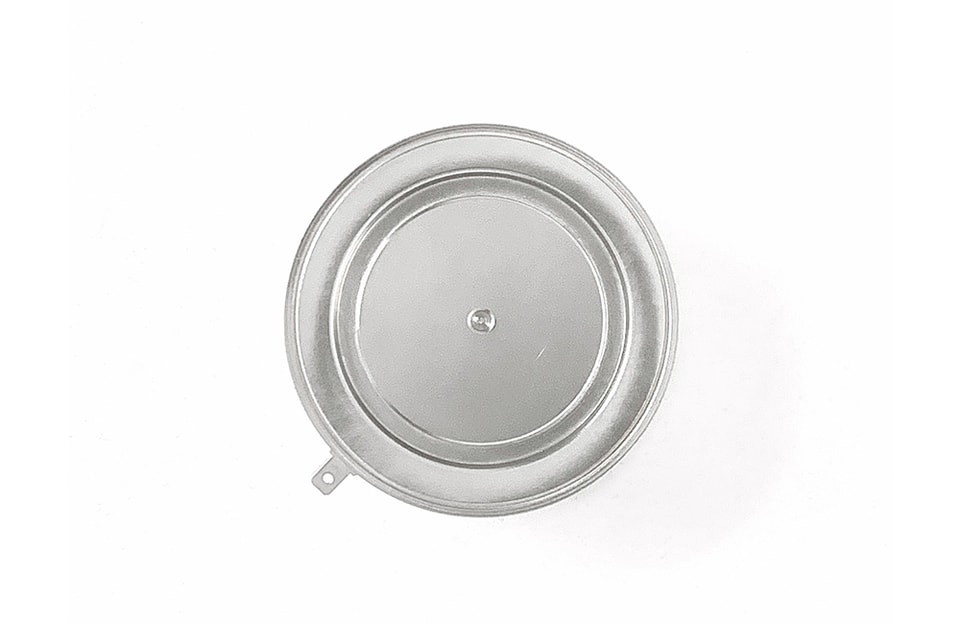

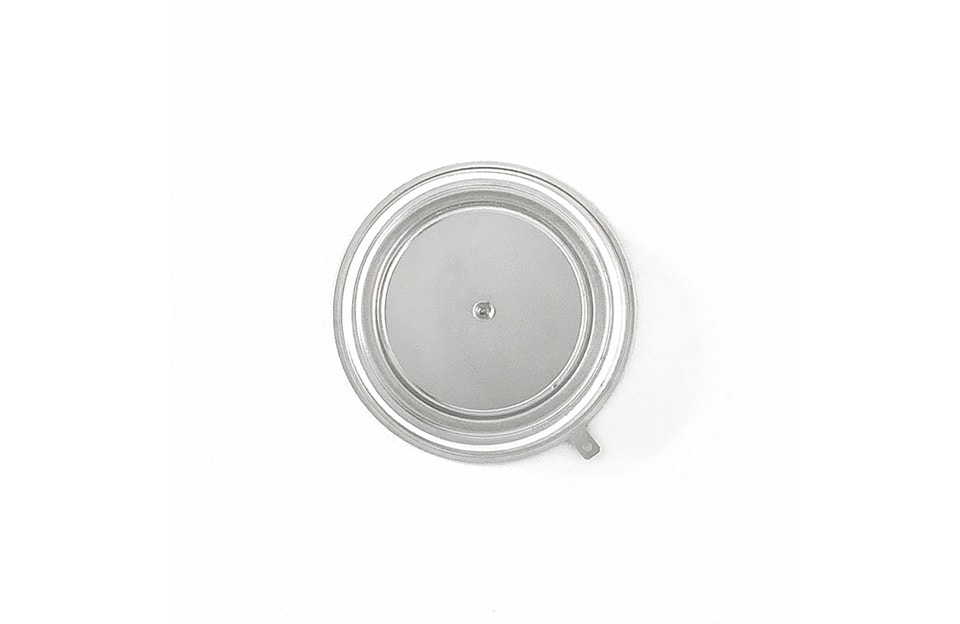

YZPST-A1237NC280
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
État bloqué
VDRM (1) | VDSM (1) | VRRM (1) | VRSM(1) |
2800 | 2800 | 30 | 30 |
VDRM = tension de crête à l'état bloqué répétitive
VRSM = tension inverse de crête non répétitive
Courant de fuite inverse de crête répétitif et courant de fuite à l'état bloqué | IRRM / IDRM | 10 mA 60 mA (3) |
Taux critique de montée de tension | dV/dt (4) | 3000 V/ms |
Toutes les caractéristiques sont spécifiées pour Tj=25 °C sauf indication contraire.
sinon indiqué.
(1) Toutes les valeurs de tension sont spécifiées pour une forme d'onde sinusoïdale appliquée de 50 Hz/60 Hz sur la plage de température de -40 à +125 °C.
(2) Largeur d'impulsion max. 10 ms
(3) Valeur maximale pour Tj = 125 °C.
(4) Valeur minimale pour une forme d’onde linéaire et exponentielle à 80 % de la valeur nominale VDRM. Porte ouverte. Tj = 125 oC.
(5) Valeur non répétitive.
(6) La valeur de di/dt est établie conformément à la norme EIA/NIMA RS-397, section 5-2-2-6. La valeur définie s’ajoute à celle obtenue à partir d’un circuit d’amortissement, comprenant un condensateur de 0,2 μF et une résistance de 20 ohms, en parallèle avec le thyristor à l’essai.
Déclenchement par gâchette
| Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Dissipation de puissance de gâchette de crête | PGM | 30 | W | |||
Dissipation de puissance moyenne de gâchette | PG(AV) | 10 | W | |||
Courant de gâchette de crête | IGM | - | A | |||
Courant de gâchette requis pour amorcer tous les composants | IGT |
-
400
-
| mA mA mA | VD = 10 V ; RL = 3 ohms ; Tj = -40 oC VD = 10 V ; RL = 3 ohms ; Tj = +25 oC VD = 10 V ; RL = 3 ohms ; Tj = +125oC | ||
Tension de gâchette requise pour amorcer tous les composants | VGT |
-
3.0
-
| V V V | VD = 10 V ; RL = 3 ohms ; Tj = -40 oC VD = 10 V ; RL = 3 ohms ; Tj = 0-125oC VD = VDRM nominale ; RL = 1000 ohms ; Tj = +125 °C | ||
Tension négative de crête | VRGM | 10 | V |
Dynamique
| Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Temps de retard | td | - | 1 | ms | ITM = 50 A ; VD = VDRM nominale Impulsion de gâchette : VG = 20 V ; RG = 20 ohms ; tr = 0,1 ms ; tp = 20 ms | |
Temps de désactivation (avec VR = -50 V) | tq | - | 20 | ms | ITM = 1000 A ; di/dt = 25 A/ms ; VR ³ -50 V ; dV/dt réappliqué = 20 V/ms linéaire jusqu’à 80 % de VDRM ; VG = 0 ; Tj = 125 oC ; cycle de service ³ 0,01 % | |
Charge de recouvrement inverse | Qrr | - | - | mC | ITM = 1000 A ; di/dt = 25 A/ms ; VR ³ -50 V |
* Pour la valeur max. garantie, contacter l’usine.
CARACTÉRISTIQUES ET VALEURS NOMINALES THERMIQUES ET MÉCANIQUES
Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Température de fonctionnement | Tj | -40 | +125 | oC | ||
Température de stockage | Tstg | -40 | +150 | oC | ||
Résistance thermique - jonction vers boîtier | RQ (j-c) |
-
-
| K/KW | Refroidissement double face Refroidissement par une seule face | ||
Résistance thermique - boîtier vers dissipateur | RQ (c-s) |
-
-
| K/KW | Refroidissement double face * Refroidissement simple face * | ||
Résistance thermique - jonction vers dissipateur | RQ (j-s) |
24
48
| K/KW | Refroidissement double face * Refroidissement simple face * | ||
Force de montage | P | 19 | 26 | kN | ||
Poids | W | 510 | g | À propos |
* Surfaces de montage lisses, planes et graissées
Sym | A | B | C | D | H |
mm | 75 | 47 | 66 | 3.5×3 | 26±1 |
