YZPST-HP-2R7-J227VYJ31

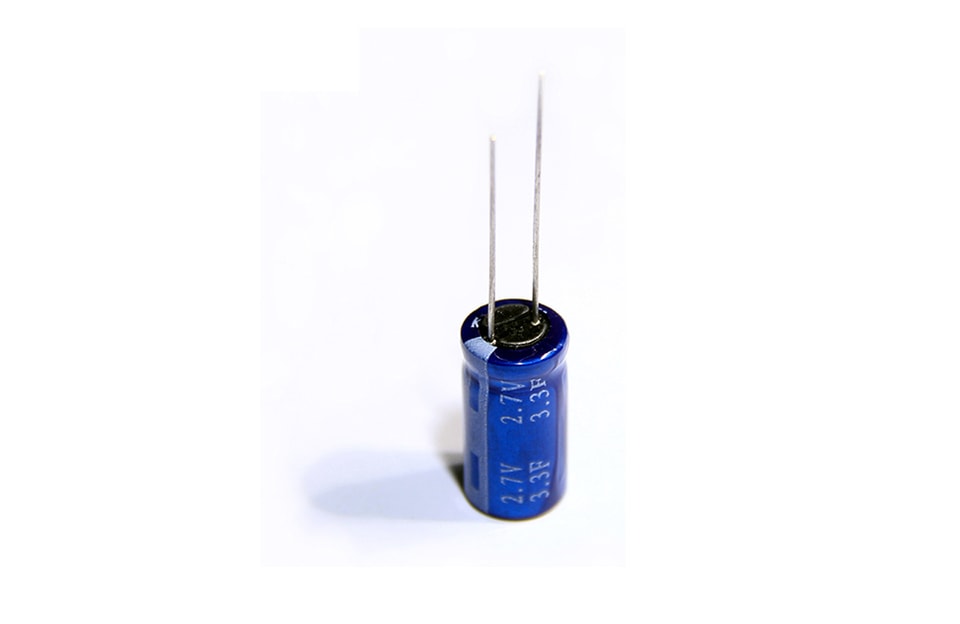

Supercondensateur pour fonctionnement à fort courant et support haute puissance
Gamme d’applications du produit :
◆ Alimentation de secours : RAM, détonateur, enregistreur automobile, compteur intelligent, interrupteur à vide, appareil photo numérique, entraînement moteur
◆ Stockage d’énergie : compteurs intelligents triphasés, UPS, équipements de sécurité, équipements de communication, lampes torches, compteurs d’eau, compteurs de gaz, feux arrière, petits appareils électroménagers
◆ Fonctionnement à fort courant : chemin de fer électrifié, commande de réseau intelligent, véhicule hybride, transmission sans fil
◆Prise en charge des applications haute puissance : énergie éolienne, démarrage de locomotive, allumage, voitures électriques, etc.
2.2 Conditions d’essai standard :
Les conditions d’essai standard de cette spécification sont une pression atmosphérique standard, une température de 25 °C et une humidité relative inférieure à 60 %.
2.3 Référentiel d’essai :
QC/T 741-2014 « Supercondensateur pour automobile »
DL/T 1652-2016 « Spécifications techniques pour les supercondensateurs destinés aux équipements de mesure d’énergie électrique »
Le monomère de ce produit repose sur le principe du condensateur à double couche électrique. Il utilise en interne du charbon actif comme électrode positive et négative, l’électrolyte entre les deux électrodes est séparé par un diaphragme, le boîtier en aluminium est scellé par un bouchon en caoutchouc, et les connexions sont situées du même côté du produit.
Pour plus d’informations sur le supercondensateur, veuillez télécharger le fichier PDF ci-dessus intitulé « YZPST Super Capacitor »
Élément |
Spécification/Condition | |
01 |
Caractéristiques thermiques | +70 ℃︱△C/C︱≤30 %, ESR ≤ valeur initiale (25 ℃) -40 ℃︱△C/C︱≤30 %, ESR ≤ 4 fois la valeur initiale (25 ℃) |
02 | Charge à haute température | +70 ℃ sous tension nominale, après 1000 h, ︱△C/C︱≤30 %, 4 fois la valeur spécifiée |
03 | Sans charge à haute température | +70 ℃, après 1000±4 h, ︱△C/C︱≤30 %, ESR ≤ 2 fois la valeur spécifiée. |
04 | Essai de chaleur humide en régime permanent | +40 ℃, 90–95 % HR, 240 h, ︱△C/C︱≤30 %, ESR ≤ 4 fois la valeur spécifiée. |
05 | Durée de vie en cycles | Application de la tension nominale, test de charge et décharge cycliques à température ambiante 500 000 fois. ︱△C/C︱≤30 %, ESR ≤ 4 fois la valeur initiale (25 ℃) |
Capacité de décharge nominale (F 25 ℃) ΔV＝2.16V-1.35V | Tolérance de capacité (25 ℃) (△C) | Tension nominale (V) | Température de fonctionnement (Top) | Résistance série équivalente maximale ESR (1 kHz) (mΩ) |
220 | 0~+30 % | 2.7 | -40 ℃ ~ 70 ℃ | 10 |
