YZPST-3×40μF-690V-3P
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Condensateurs à film – correction du facteur de puissance

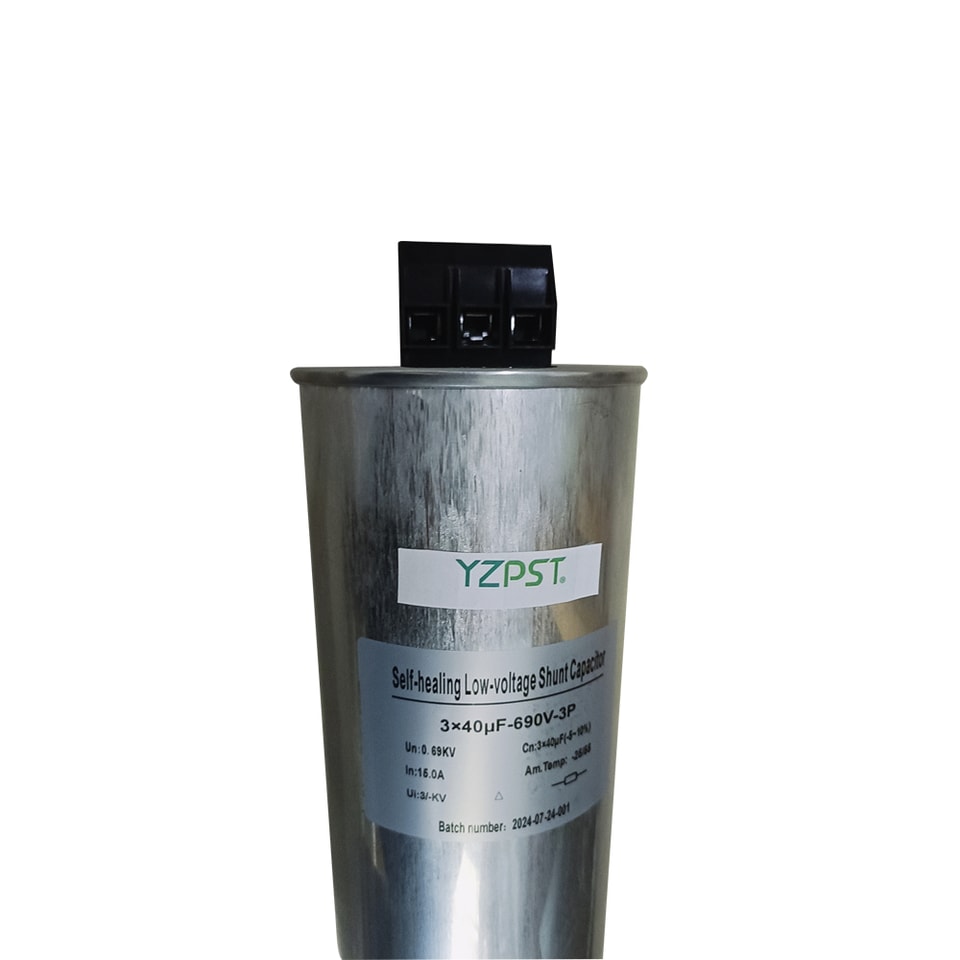

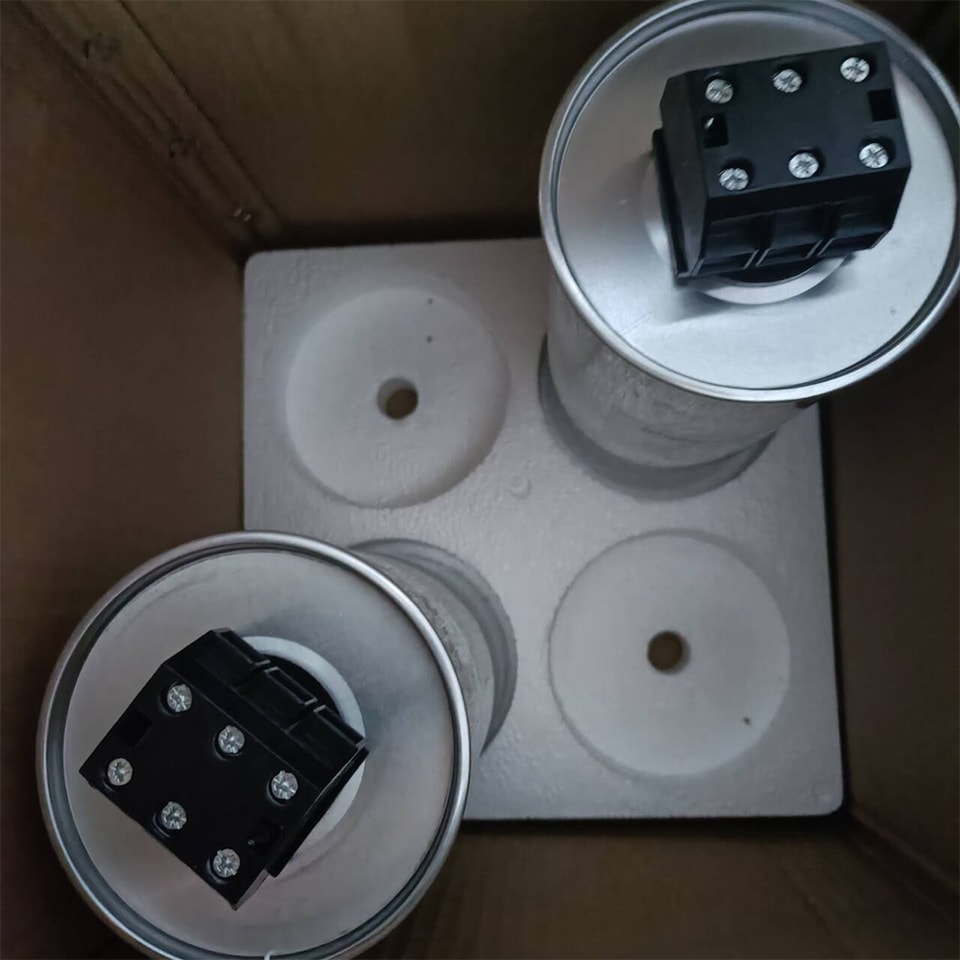

YZPST-3×40μF-690V-3P
Construction
Diélectrique : film de polypropylène
Remplissage en résine : sans PCB, résine souple biodégradable, type sec
Technologie de découpe ondulée.
Boîtier cylindrique en aluminium avec goujon et couvercle en aluminium
Équipé de résistances de décharge intégrées
Caractéristiques
Connexion triphasée en triangle,
Équipé de résistances de décharge
Double système de sécurité :Déconnecteur de surpression, technologie auto-cicatrisante
Refroidissement naturel par air (ou refroidissement forcé par air)
Montage en intérieur
Applications typiques
Pour la correction du facteur de puissance
-- Filtrage des harmoniques
-- Amélioration de la qualité de l'alimentation électrique
Améliorer le facteur de puissance
Bornes
Bornes à clip
Montage
Goujon fileté au fond de la cartouche (couple maximal pour M16 = 12 Nm)
Données techniques et spécifications
| Caractéristiques | |
| Condensateur nominal QR | 18kvar |
| Capacitance nominale CR | 3 ×40μF |
| Tolérance | –5% ~ +5% |
| Connexion | D (Triangle) |
| Tension efficace VR | 690 V.CA |
| Tension nominale VR | 975 V.CA |
| Fréquence nominale fR | 50 et 60 Hz |
| Courant nominal IR | 15,0 A |
| Courant de surtension IS | 6.27kA |
| Caractéristiques maximales | |
| Umax | 1. 15UR |
| Imax | 1,8IR |
| IS | Jusqu’à 200 • IR (A) |
| Essai données | |
| UTT | 2. 15UN , pendant 10 s |
| UTC | 2UN+2000 V CA ou 3000V CA , pendant 10 s |
| *tan δ ( 100 Hz) | ≤ 2,0 x 10-3 |
| Données de conception | |
| Dimensions ( φD × H） | Selon le tableau des spécifications |
| Imprégnation | Non PCB, remplissage en résine : polyuréthane souple résine type sec type sec |
| Fixation | Fileté boulon M16×25 |
| Max. couple (Al boîtier goujon) | M16：12 N·m |
| Montage position | uniquement dans le verticale position |
| Voir « Entretien et Méthode Manuel » pour plus de détails. Montage horizontal avecun support supplémentaire de la tête possible | |
N·m
| Bornes | |
| Degré de protection | IP20 |
| Couple max. | 6N·m |
| Section de borne | 50mm2 |
| Courant maximal de la borne | 100 A |
| Distance de fuite (min) | ≥24 mm |
| Distance d’isolement (min) | ≥23 mm |

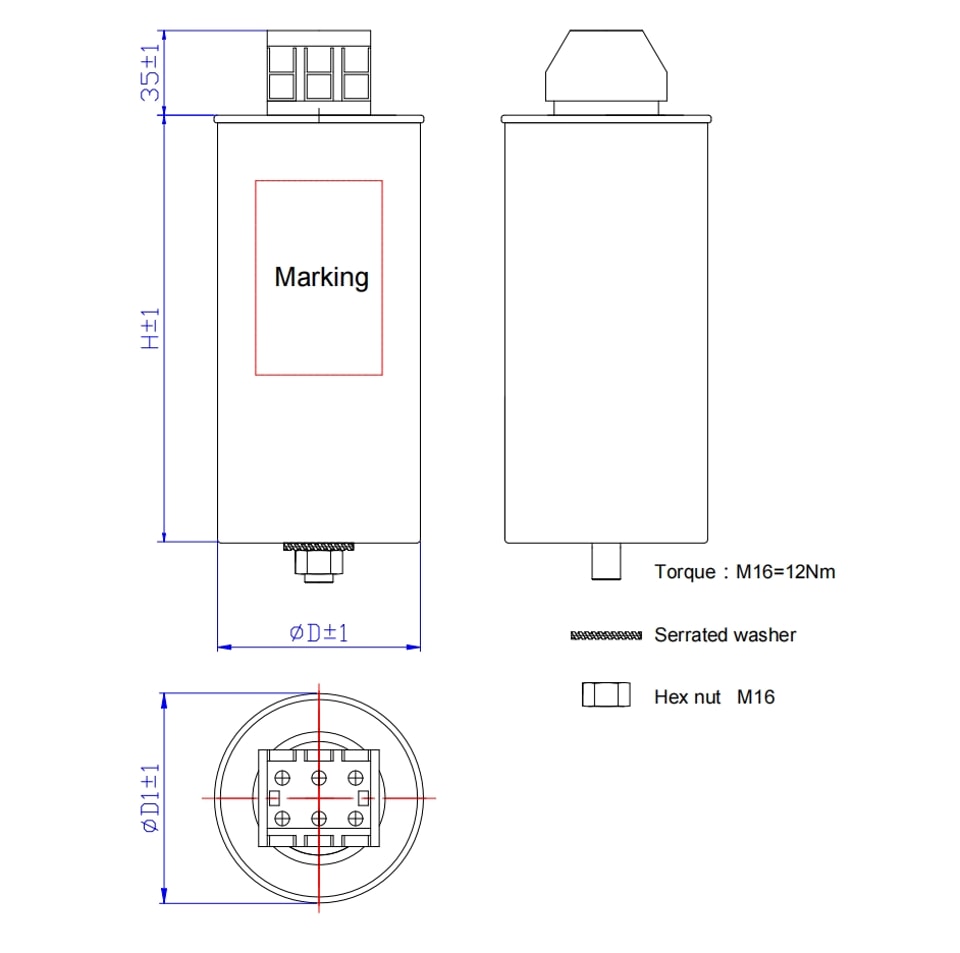

Dessin coté
