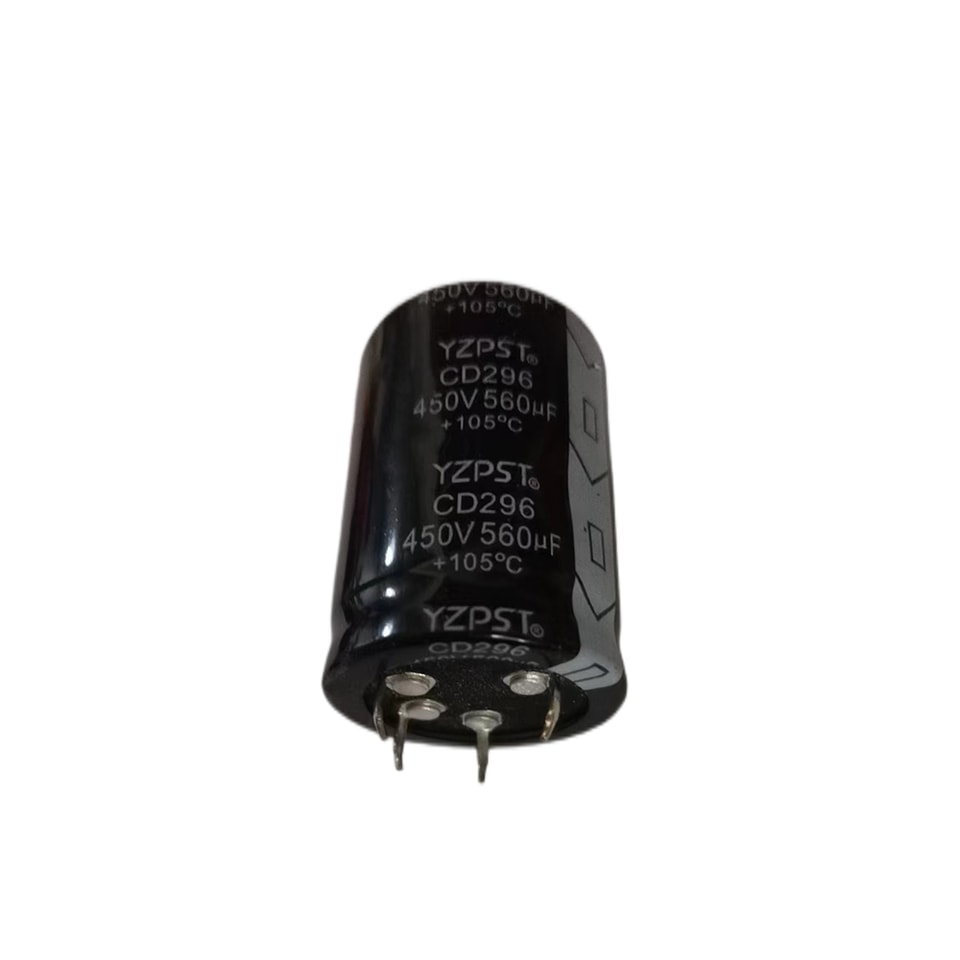

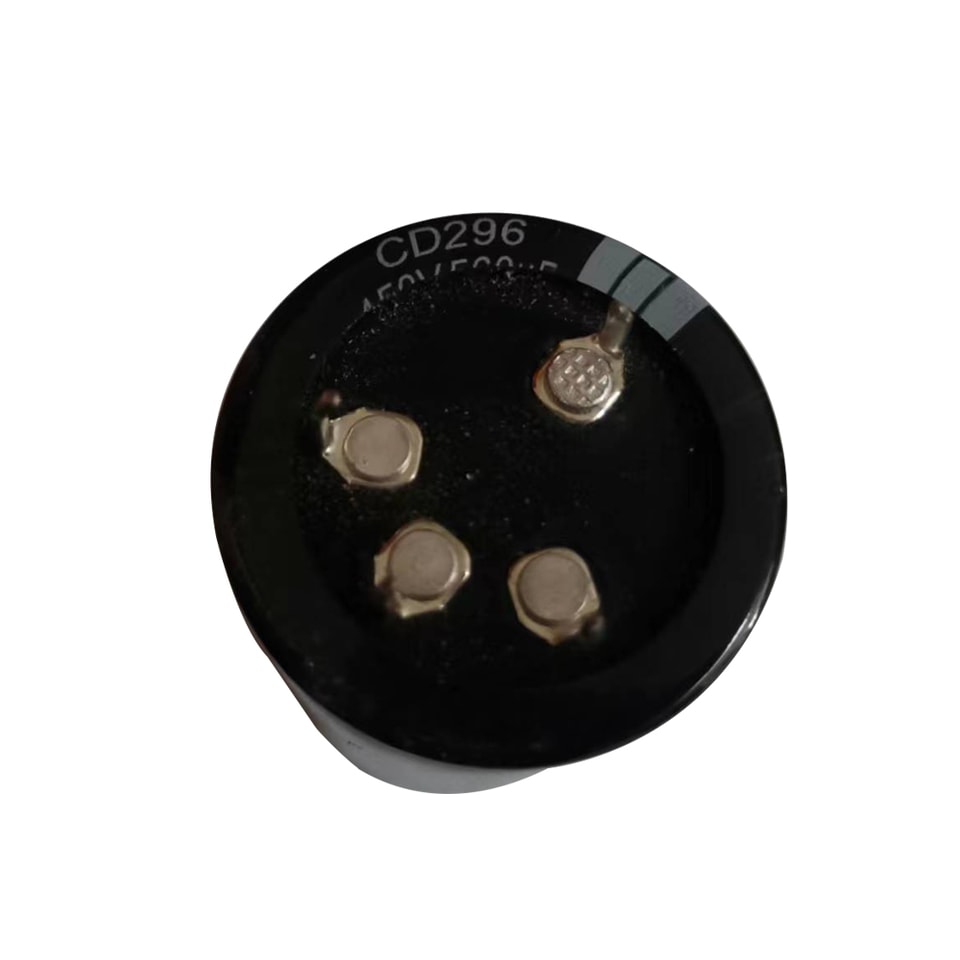

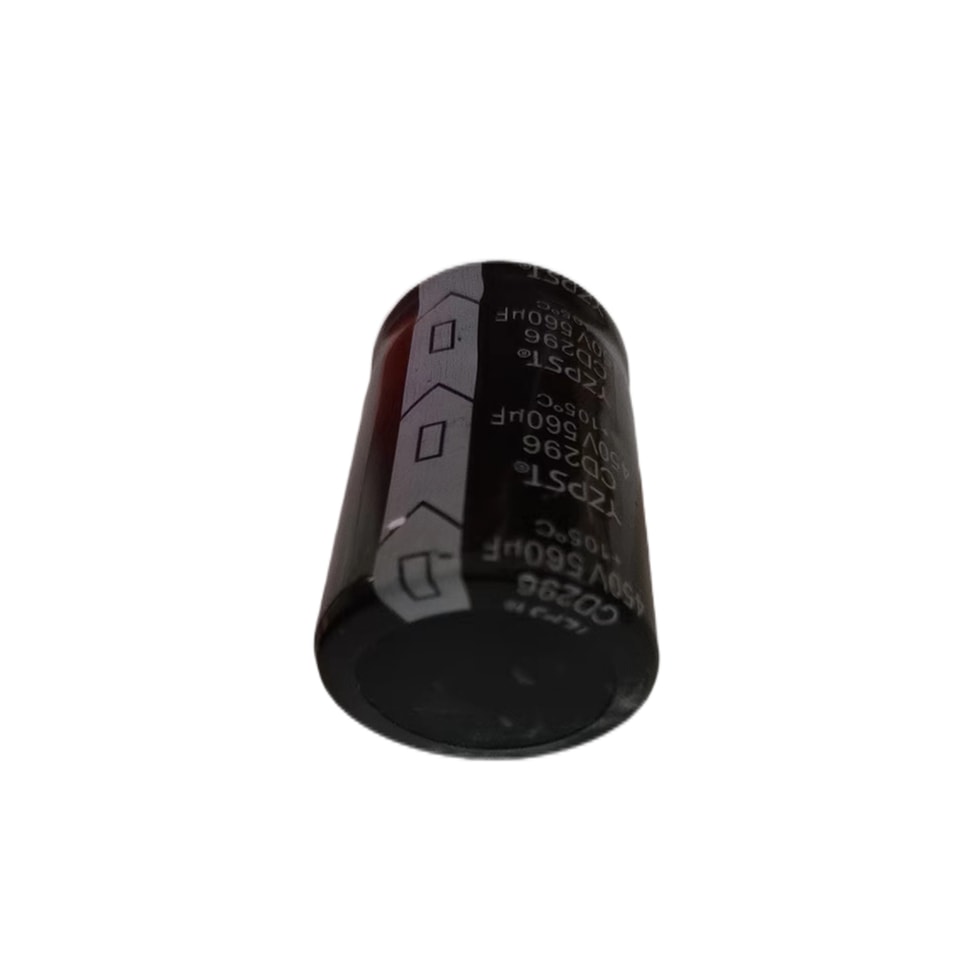

YZPST-CD296

Article

Caractéristiques de performance

Plage de température de fonctionnement

-40 °C à +105 °C

-25 à +105 °C

Plage de tension assignée

16 à 100 V

160 à 450 V

Tolérance de capacité

±20 % (120 Hz, +20 °C)

Courant de fuite

après 5 minutes, la valeur la plus faible étant retenue

（tg δ）

Tension assignée (V)

16

25

35

50

63-100

160-400

450

Facteur de dissipation

tgδ

0.5

0.4

0.35

0.3

0.2

0.15

0.2

(+20 °C, 120 Hz)

Caractéristiques thermiques

UR (V)

16-100

160-200

250-450

(Rapport d’impédance à 120 Hz)

ZZ,

4

4

4

Z4oc/Z,ot

15

Durée de vie en charge

Après application de la tension nominale avec le courant d’ondulation spécifié pendant 3000 heures à +105 °C, puis remise en service pendant 16 heures :

Variation de capacité : ±20 % de la valeur initiale mesurée Courant de fuite : ≤ valeur initiale spécifiée

Facteur de dissipation : ≤ 2 fois la valeur initiale spécifiée

Durée de stockage

Après stockage pendant 1000 heures à +105 °C, appliquer U pendant 30 minutes, puis remettre en service pendant 16 heures

Variation de capacité : ±20 % de la valeur initiale mesurée Courant de fuite : ≤ valeur initiale spécifiée

Facteur de dissipation : ≤ valeur initiale spécifiée
