YZPST-BTA204X-800B
YZPST-BTA204X-800B

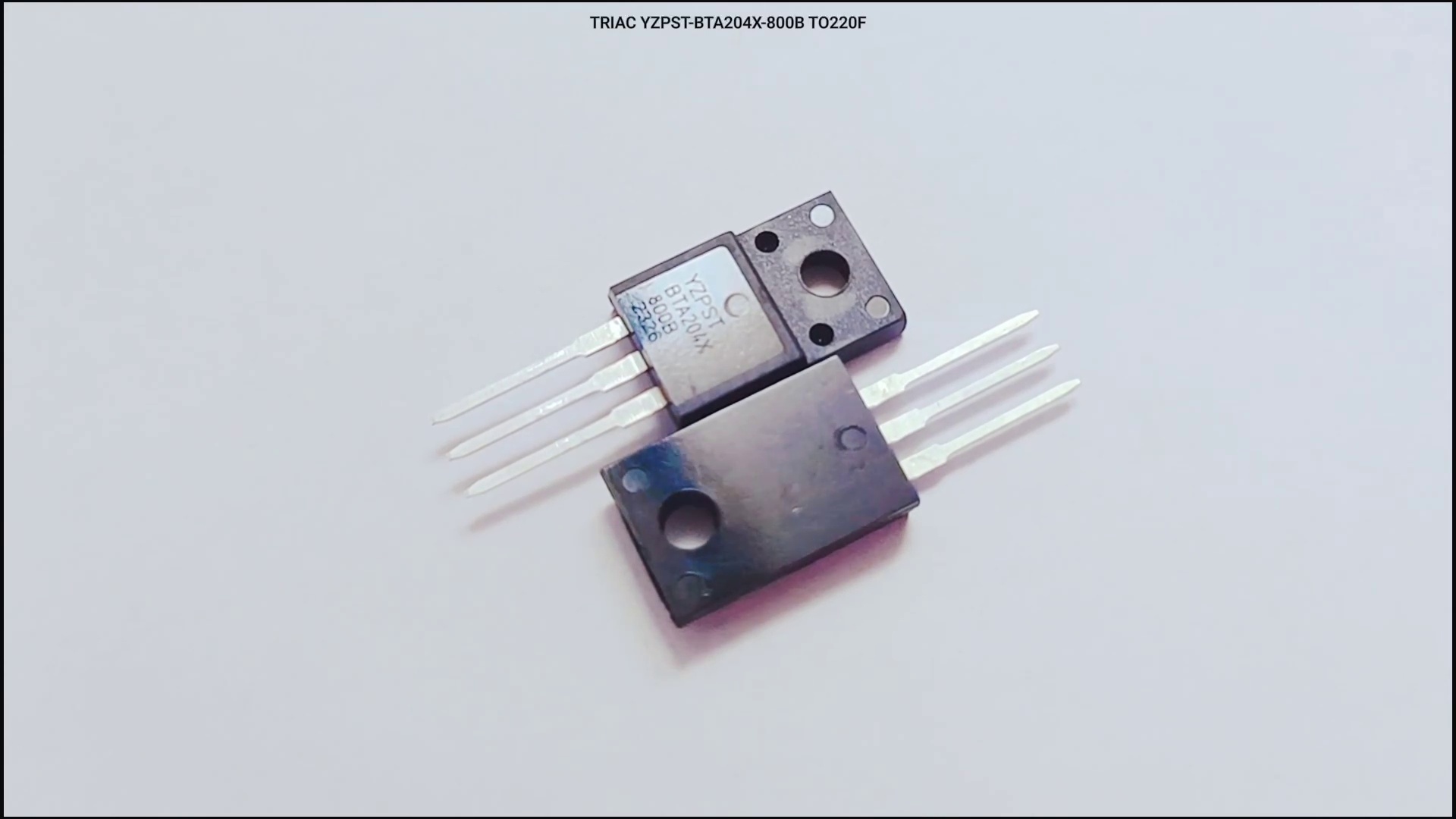

Le triac BTA204X-800B TO-220F 800V a de bonnes performances en termes de fiabilité
TO-220F
YZPST-BTA204X-800B
800V BTA204X-800B TO-220F triac ont de bonnes performances en termes de fiabilité
Paquet
TO-220F
Caractéristique principale ((Tj=25℃)
|
Symbole |
Valeur |
Unité |
|
IT(RMS) |
4 |
A |
|
VDRM / VRRM |
≥800 |
V |
|
ITSM |
25 |
A |
Valeurs absolues (valeurs limites)
|
Symbole |
Paramètre |
Valeur |
Unité |
|
IT (RMS) |
Courant efficace maximal en mode on (pleine onde sinusoïdale) |
4 |
A |
|
ITSM |
Courant maximal non répétitif en mode on Courant (Tj=25℃, tp=20ms) |
25 |
A |
|
I2t |
I2t pour fusionner (tp=10ms) |
3.1 |
A2S |
|
IGM |
Courant de grille de crête |
2 |
A |
|
VGM |
Tension de grille de crête |
5 |
V |
|
PGM |
Puissance de grille de crête |
5 |
W |
|
PG(AV) |
Puissance moyenne de la grille |
0.5 |
W |
|
di/dt |
Taux de montée répétitif du courant de l'état passant après déclenchement (IT=6A,IG=0.2A,dlG/dt=0.2A/us) |
100 |
A/μs |
|
Tstg Tj |
Température de stockage Température de jonction de fonctionnement |
-40--+150 -40--+110 |
℃ |
Résistances thermiques
|
Symbole |
Paramètre |
Condition |
Min |
Type |
Max |
Unité |
|
Rth j-mb |
Résistance thermique, jonction à mb |
Un cycle Demi-cycle |
\u2014\u2014 \u2014\u2014 |
\u2014\u2014 \u2014\u2014 |
3.0 3.7 |
K/W K/W |
|
Rth j-a |
Thermal Résistance thermique, jonction à l'ambiante |
dans l'air libre |
—— |
60 |
—— |
K/W |
Caractéristiques électriques ( Tj=25 °C sauf indication contraire )
|
Symbole |
Conditions |
Min |
Type |
Max |
Unité |
|
|
|
BT204- |
|
|
|
|
|
|
|
VD=12V IT=0.1A T2+ G+ |
|
|
|
||
|
|
T2+ G- |
|
35 |
mA |
||
|
IGT |
T2- G- |
\u2014\u2014 |
35 |
mA |
||
|
|
|
\u2014\u2014 |
35 |
mA |
||
|
|
|
\u2014\u2014 |
|
|
||
|
IH |
VD=12V IGT=0.1A |
|
2 |
12 |
mA |
|
|
IL |
IG=2×IGT |
Ⅰ-Ⅱ |
|
|
6 |
mA |
|
Ⅱ |
|
|
9 |
|||
|
VTM |
IT=8A |
\u2014\u2014 |
1.25 |
1.7 |
V |
|
|
IDRM |
V DRM=600V |
|
|
10 |
μA |
|
|
IRRM |
VRRM=600V |
|
|
10 |
μA |
|
|
|
VD=12V IT=0.1A |
|
0.7 |
1.65 |
V |
|
|
VGT |
VD=400V IT=0.1A |
0.25 |
0.4 |
1.5 |
V |
|
|
|
Tj=125℃ |
|
|
|
|
|
|
|
VD=VDRM(MAX) |
|
|
|
mA |
|
|
ID |
Tj=125℃ |
\u2014\u2014 |
0.1 |
0.5 |
||
Dynamic characteristics (Tj=25℃ unless otherwise stated)
|
Symbole |
Conditions |
Min |
Type |
Max |
Unité |
|
dVD/dt |
VDM=67%VDm(MAX) Tj=125℃ |
30 |
|
|
V/μs |
|
tgt |
ITm=12A VD=VDRM(MAX) IG=0.1A dlG/dt=5A/ms |
|
2 |
—— |
μs |

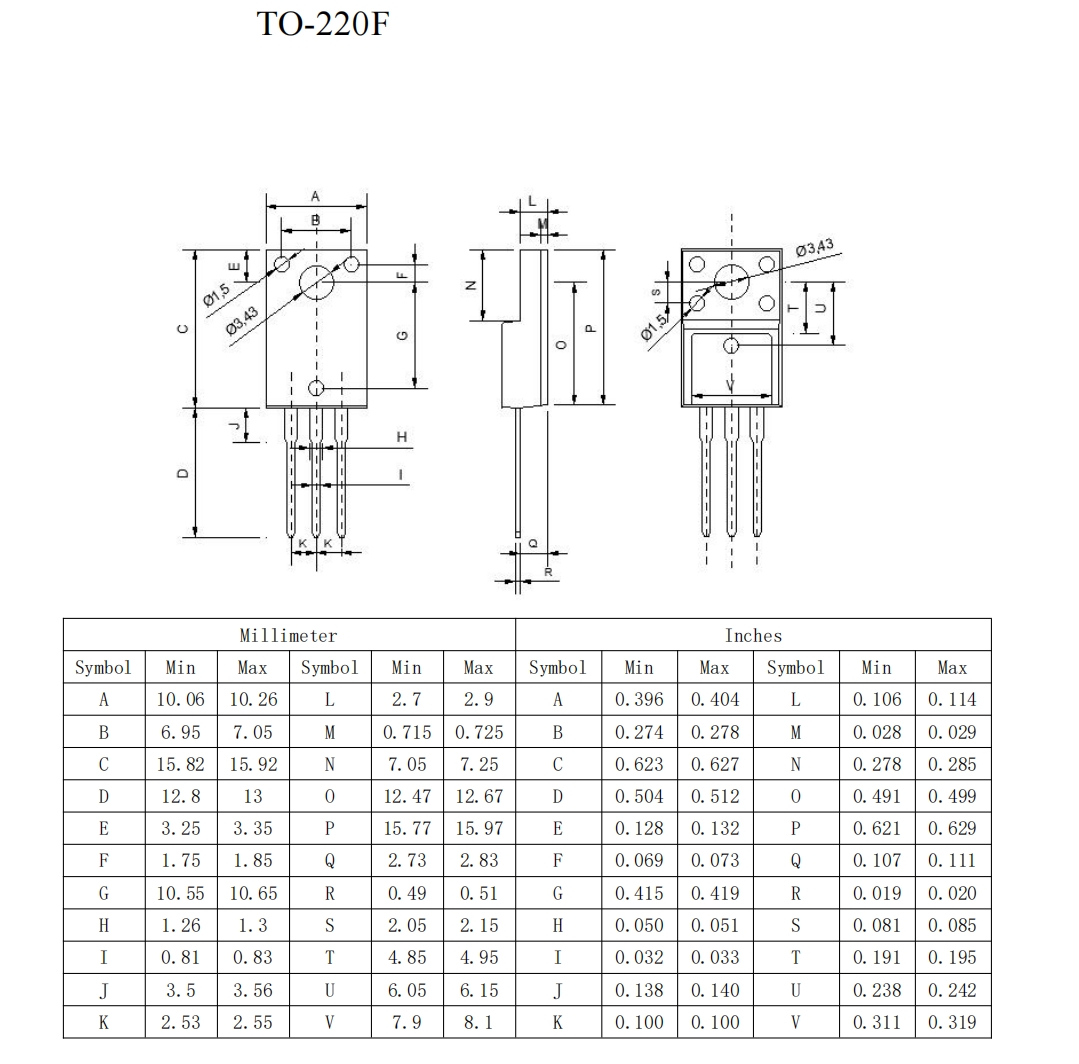

PACKAGE MECHANICAL DATA
