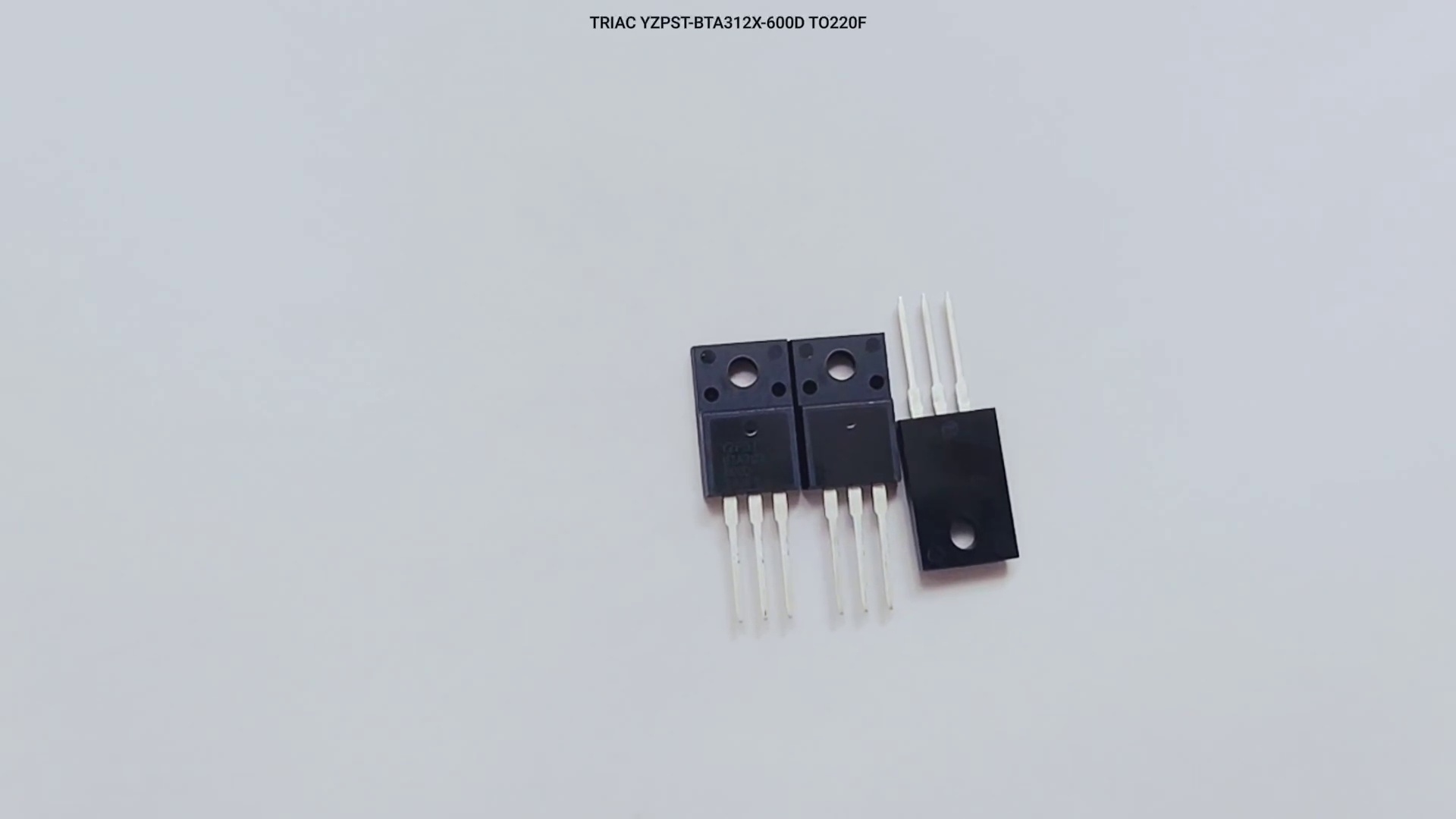

YZPST-BTA312X-600D
P/N:YZPST-BTA312X-600D TRIACS
DESCRIPTION
En raison de la technologie mesa et de la passivation du verre, ces dispositifs offrent une bonne
performance en dv/dt et en fiabilité. La série Triac est adaptée à la commutation AC générale.
Ils peuvent être utilisés pour le contrôle de moteurs haute puissance - par exemple
machines à laver, aspirateurs, réfrigération et climatisation
compresseurs, thermostats électroniques.
P/N:YZPST-BTA312X-600D TRIACS
DESCRIPTION
En raison de la technologie mesa et de la passivation du verre, ces dispositifs ont de bonnes
performances en dv/dt et en fiabilité. La série de Triac est adaptée à la commutation AC générale.
Ils peuvent être utilisés comme commande de moteur haute puissance - par exemple les machines à laver, les aspirateurs, la réfrigération et la climatisation
compresseurs, thermostats électroniques.
CARACTÉRISTIQUES PRINCIPALES
| Symbole | Valeur | Unité |
| Je T(RMS) | 12 | A |
| V DRM /V RRM | 600 | V |
| Je GT | \[≤] 5 | mA |
VALEURS MAXIMALES ABSOLUES
| Symbole | PARAMÈTRE | Valeur | Unité | |
| Je T(RMS) | Courant efficace sur l'état passant (tous f ull onde sinusoïdale) | À -220F uff0c Th 461 2103 | 12 | A |
| courant maximal non répétitif | F=50 HZ uff0c t=20 ms | 95 | ||
| Je TSM | (pleine onde carrée, Tj=25℃) | F=60 HZ uff0c t= 16.7 ms | 105 | A |
| Je 2 t | Je 2 t Valeur pour la fusion | t p = 10 ms | 45 | A 2 S |
| di/dt | Répétitif taux de augmentation de sur - état Actuel après déclenchement | Je T = 20 A; Je G = 0.2 A; dI G / dt = 0.2 A/5s | A/cs | |
| 100 | ||||
| V DRM V RRM | Repetitive Peak Off-state Voltage Repeti tive Peak Reverse Voltage | T j =25℃ | ||
| 600 | V | |||
| Je GM | Courant de grille de crête | tp =20 nous | 2 | A |
| P GM | pic grille puissance | 5 | W | |
| P G(AV) | Puissance moyenne dissipée par grille | sur tout 20 ms période | 0,5 | W |
| T stg | Stockage jonction température plage | - 40 à +150 | ℃ | |
| T j | Fonctionnement jonction température plage | 125 | ℃ | |
CARACTÉRISTIQUES STATIQUES
| Symbole | Condition de test | Quadrant | Valeur | Unité | ||
| MIN | TYP | MAX | ||||
| T2+ G+ | 5 | |||||
| V D = 12V, I T =0. 1A, T=2 5°C Voir figure8 | T2+ G- | 5 | ||||
| Je GT | T2- G- | 5 | ||||
| T2+ G+ | 10 | |||||
| V D = 12V, I T =0. 1A, T=2 5°C Voir la figure 10 | T2+ G- | 15 | ||||
| Je L | T2- G- | 15 | ||||
| Je H | V D = 12 V; Tj = 25 ℃ , Voir figure11 | 10 | mA | |||
| V T | Je T =0. 1A, Tj=25°C uff0c Voir la figure e9 | 1.3 | 1.6 | |||
| V D = 12V, I T =0. 1A, T=25°C uff0c Voir la fig ure7 | 0.7 | 1.5 | ||||
| V GT | V D =400V,I T =0. 1A, Tj=125°C uff0c Voir figure11 | 0.25 | 0.4 | V | ||
| Je D | V D = 600 V; Tj = 125 °C | 0.1 | 0,5 | mA | ||
Caractéristiques dynamiques
| Symbole | Condition de test | Valeur | Unité | ||
| MIN | TYP | MAX | |||
| dV D / dt | VDM = 402 V; Tj = 125 0C; exponentielle | 20 | V/us | ||
| forme d'onde; circuit ouvert de la grille | |||||
| VD = 400 V; Tj = 125 0C; IT(RMS) = 12 A; | 1 | A/ms | |||
| dVcom/dt = 20 V/µs; g ate open circuit; | |||||
| "without snubber" condition | |||||
| dI com / dt | VD = 400 V; Tj = 125 0C; IT(RMS) = 12 A; | 1.5 | A/ms | ||
| dVcom/dt = 10 V/µs; gate open circu il | |||||
| VD = 400 V; Tj = 125 0C; IT(RMS) = 12 A; | 4.5 | A/ms | |||
| dVcom/dt = 1 V/ µs; gate open circu il | |||||
| tgt | ITM = 20 A; VD = 600 V; IG = 0. 1 A; | 2 | |||
| dIG/dt = 5 A/µs | nous | ||||

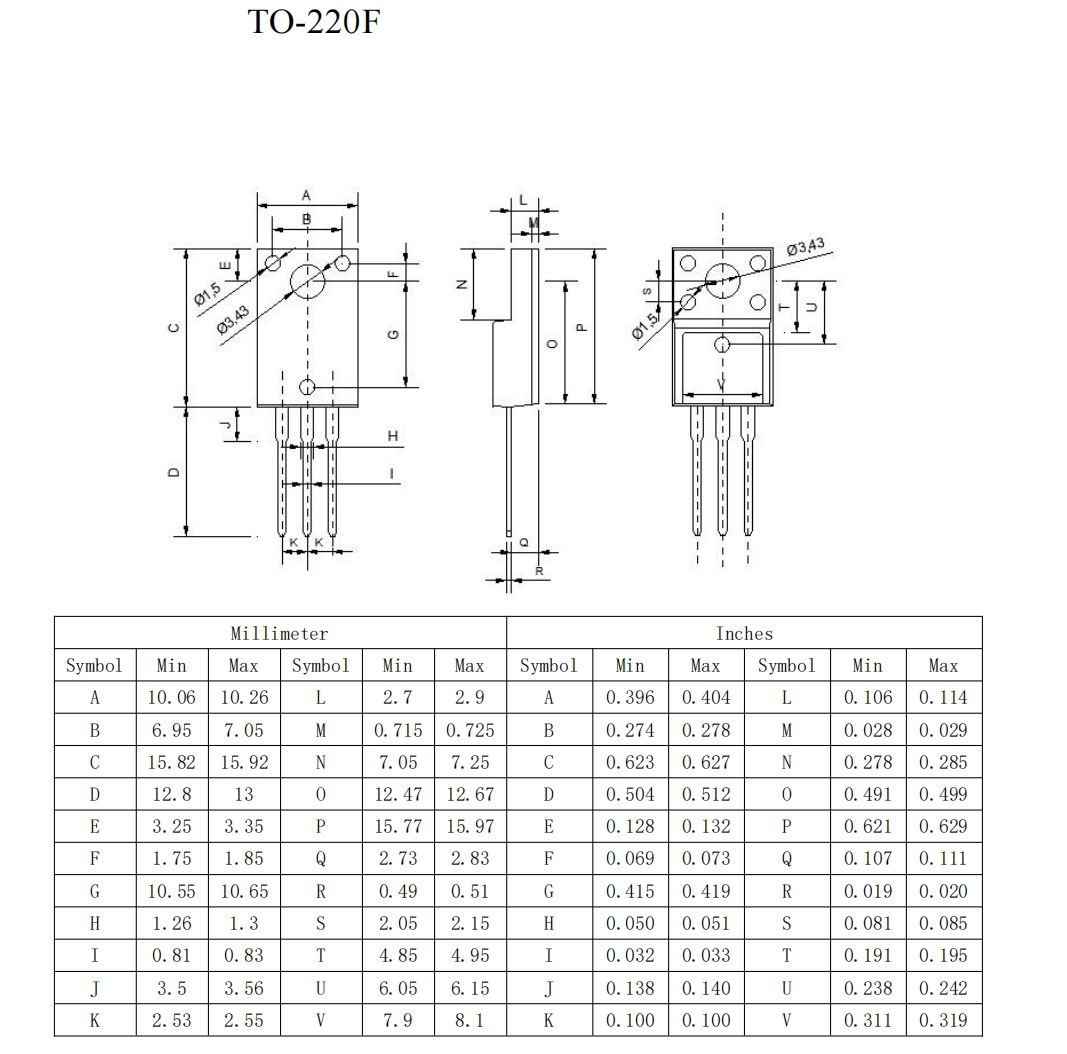

DONNÉES MÉCANIQUES DU BOÎTIER

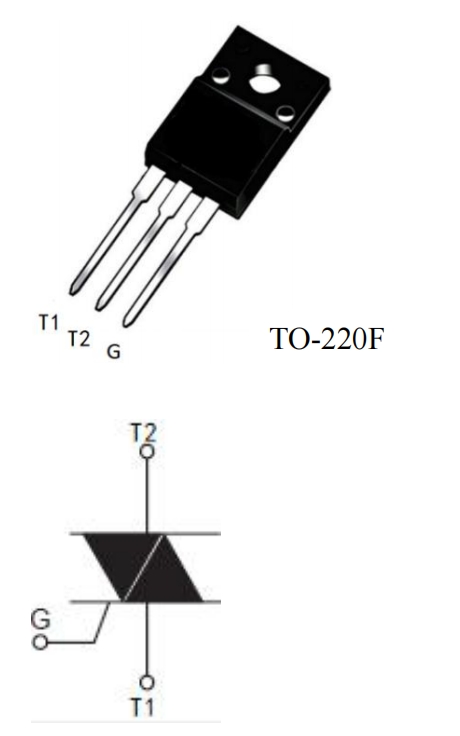

TO-220F
