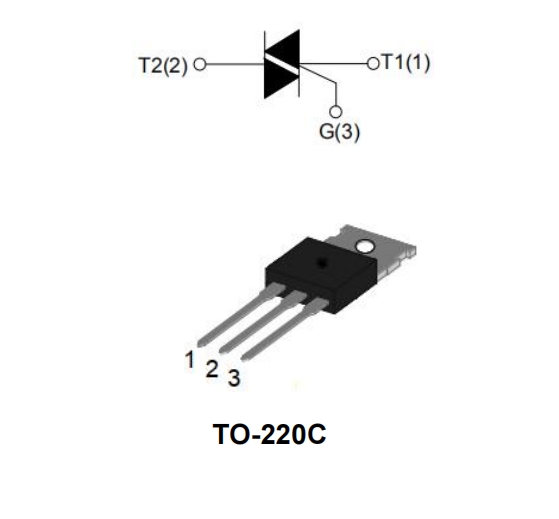

YZPST-BT138-800E
Série BT138 12A Triacs
YZPST-BT138-800E
DESCRIPTION
Avec un faible courant de maintien et de verrouillage, les triacs de la série BT138 sont particulièrement recommandés pour une utilisation sur des charges de puissance de type résistance moyenne et petite.
Série BT138 Triacs 12A
YZPST-BT138-800E
DESCRIPTION
Avec un faible courant de maintien et de verrouillage, BT138
Les triacs de la série sont particulièrement recommandés pour
utilisation sur des charges de type résistance moyenne et petite
charge.
CARACTÉRISTIQUES PRINCIPALES :
|
symbole |
valeur |
unité |
|
IT(RMS) |
12 |
A |
|
VDRM/VRRM |
600/800 |
V |
|
VTM |
u22641.6 |
V |
"u200bABSOLUTEu00a0MAXIMUMu00a0RATINGS:"
|
"Paramètre" |
"Symbole" |
"Valeur" |
"Unité" |
|
"Plage de température de stockage de jonction" |
"Tstg" |
"-40~150" |
"u2103" |
|
"Plage de température de jonction de fonctionnement" |
Tj |
-40~125 |
"u2103" |
|
Tension de crête répétitive hors état (Tj=25 "u2103" ) |
VDRM |
600/800 |
V |
|
Tension inverse de crête répétitive (Tj=25 "u2103" ) |
VRRM |
600/800 |
V |
|
Courant efficace de l'état passant |
IT(RMS) |
12 |
A |
|
Courant de pointe non répétitif de l'état passant (cycle complet, F=50Hz) |
ITSM |
120 |
A |
|
Valeur I2t pour fusionner (tp=10ms) |
I2t |
45 |
A2s |
| Taux critique de montée de à l'état courant (I G =2 imes I GT ) | oman{1} - oman{2} - oman{3} | 50 | ||
| dI/dt | \u2163 | 10 | A/ \u03bcs | |
| Peak gate courant | I GM | 2 | A | |
| Average gate power dissipation | P G(AV) | 0.5 | W | |
| Peak gate puissance | P GM | 5 | W | |
CARACTÉRISTIQUES ÉLECTRIQUES (Tj=25 C° sauf indication contraire)
3 Quadrants uff1a
| "Paramètre" | "Valeur" | ||||||
| Condition de test | Quadrant | SW | CW | BW | "Unité" | ||
| I GT | 10 | 35 | 50 | mA | |||
| V GT | V D =12V, R L =33Ω | oman{1} - oman{2} - oman{3} | MAX | 1.3 | V | ||
| V GD | V D = V DRM T j =125 "u2103" | oman{1} - oman{2} - oman{3} | MIN | 0.2 | V | ||
| I H | I T =100 mA | MAX | 10 | 40 | 60 | mA | |
| oman{1} - oman{3} | 30 | 50 | 70 | ||||
| I L | I G =1.2 I GT | oman{2} | MAX | 40 | 60 | 80 | mA |
| V D =2/3V DRM T j =125 "u2103" | |||||||
| dV/dt | Gate open | MIN | 200 | 500 | 1000 | V/ µs | |
4 Quadrants uff1a
| "Paramètre" | "Valeur" | |||||||
| Condition de test | Quadrant | D | E | F | G | "Unité" | ||
| I- II- III | 5 | 10 | 25 | 50 | ||||
| I GT | \u2163 | 10 | 25 | 70 | 100 | mA | ||
| V GT | V D =12V, R L =33Ω | I- II- III- IV | MAX | 1.3 | V | |||
| V GD | V D = V DRM | I- II- III- IV | MIN | 0.2 | V | |||
| I H | I T =100 mA | MAX | 10 | 20 | 40 | 60 | mA | |
PACKAGE MECHANICAL DONNÉES
