YZPST-BTA12-800BW
Caractéristiques du produit
Structure de mesa unique (Mesa unique),
Processus de passivation du verre de table,
Stabilité de tension
Résistance aux chocs de courant fort
Modèle applicable : BTA12
But principal
Machine à laver, le lisseur
Relais statique, commande de vitesse du moteur AC
Emballage
TO-220A
YZPST-BTA12-800BW
Structure de mesa unique BTA12-800BW 800V Triac TO-220A
• Caractéristiques du produit
Structure de mesa unique (Single Mesa),
Processus de passivation du verre de table,
Stabilité de tension
La capacité de résistance aux chocs de fort courant
Le modèle applicable : BTA12
Le but principal
Machine à laver, le lisseur
Relais ''state'' solide, contrôle de vitesse du moteur AC

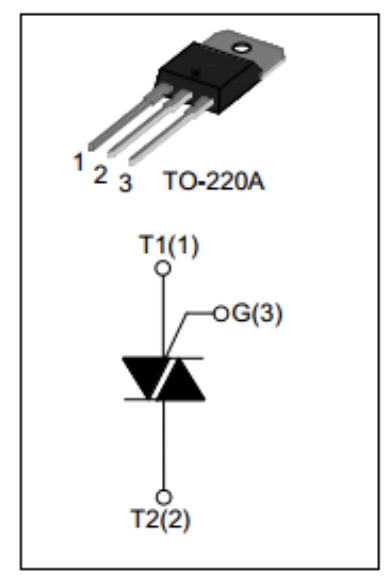

\u25cfPaquet
TO-220A
\u200b
Fonction principale (Tj=25 \u2103 )
|
Symbole |
Valeur |
Unité |
|
IT\u00a0(RMS) |
12 |
A |
|
VDRM / VRRM |
600/800 |
V |
|
VTM |
1.55 |
V |
Valeurs absolues (valeurs limites)
|
Symbole |
Paramètre |
Valeur |
Unité |
|
ITSM |
Crête de surtension non répétitive sur l'état actif Courant (tp=10ms) |
115 |
A |
|
I2t |
(tp=10ms) |
70 |
A2S |
|
dI/dt |
IG=2IGT ，tr≤100ns,Tj=125℃ |
50 |
A/ μs |
|
IGM |
Courant de pointe de la grille (tp=20us) |
4 |
A |
|
PG(AV) |
Puissance moyenne de la grille |
1 |
W |
|
Tstg Tj |
Température de stockage Température de jonction de fonctionnement |
-40--+150 -40--+125 |
\u2103 |
Résistances thermiques
| Symbole | ||||
| Paramètre | Valeur | Unité | ||
| TO-220A | 2.3 | |||
| Rth (j-c) | Jonction au boîtier | TO-220B/TO-220C | 1.4 | \u2103 /W |
| TO-220F | 3.9 |
Caractéristiques électriques (Tj=25℃ sauf indication contraire)
| Symbole | Conditions de test | Valeur | Unité | ||||||
| TW | SW | CW | BW | C | B | ||||
| I GT | V D =12V, R L =30 Ω | ⅠⅡⅢ | \ 5 | \ 10 | \ 25 | \ 50 | \ 25 | \ 50 | mA |
| \u2163 | ---- | ---- | ---- | ---- | \ 50 | \ 100 | |||
| I DRM | V D = V DRM | T j =25℃ | \ 5 | μ A | |||||
| T j =125℃ | \ 1 | mA | |||||||
| I RRM | V D = V RRM | T j =25℃ | \ 5 | μ A | |||||
| T j =125℃ | \ 1 | mA | |||||||
| ⅠⅡ | \ 10 | \ 25 | \ 50 | \ 70 | \ 40 | \ 50 | |||
| I L | I G =1.2 I GT | \u2163 | ---- | ---- | ---- | ---- | \ 40 | \ 50 | mA |
| Ⅱ | \ 15 | \ 30 | \ 60 | \ 80 | \ 80 | \ 100 | |||
| V GT | V D =12V , R L =30 Ω | \ 1.3 | V | ||||||
| V GD | V D = V DRM , Tj =125℃ R L =3.3K Ω | ">= 0.2 | V | ||||||
| V TM | I TM =17A,tp=380 μ s | 1.55 | V | ||||||
| I H | V D =12V , I T =200mA | \ 20 | \ 25 | \ 35 | \ 50 | \ 25 | \ 50 | mA | |
| d V /dt | V D =67% V DRM , | ">= 40 | ">= | ">= | ">= 1000 | ">= | ">= 400 | v/ μ s | |
| GateOpen, Tj=125℃ | 100 | 400 | 200 | ||||||

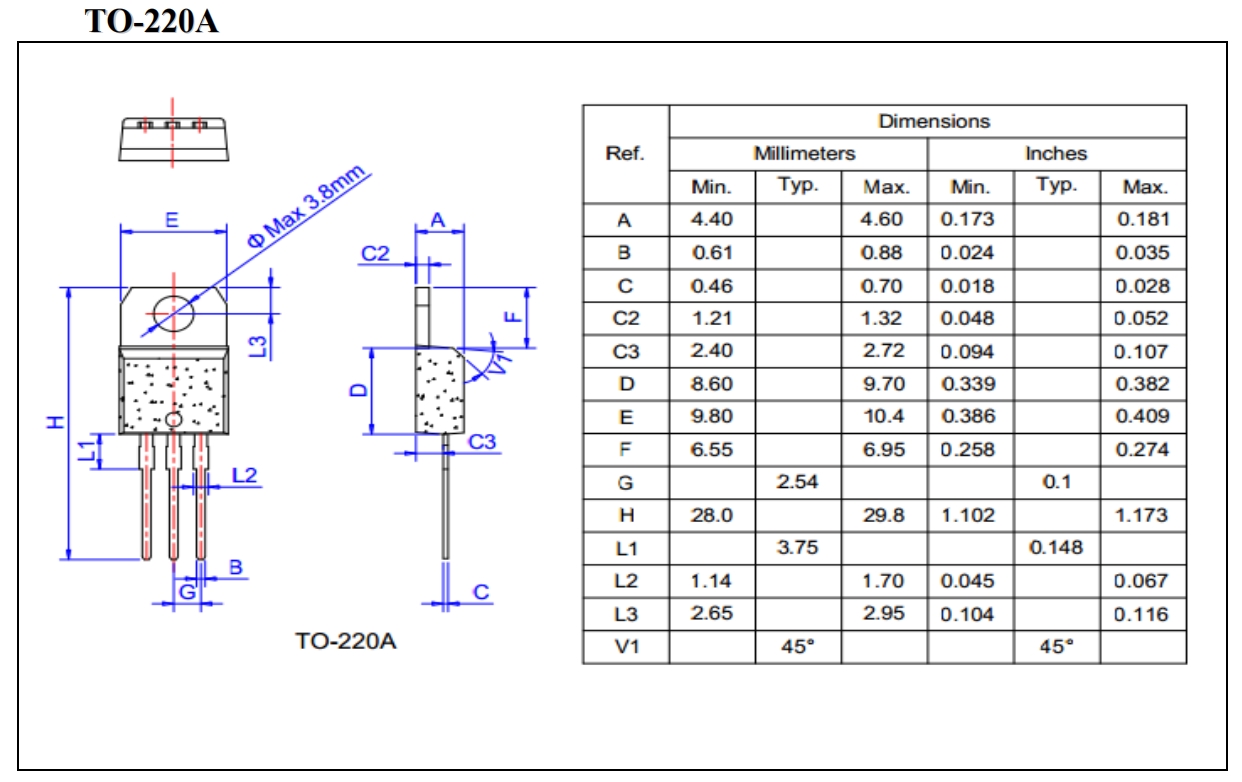

Measure of package
