YZPST-BTB24-1200WRG

Série BTA24/BTB24 Triacs 25A

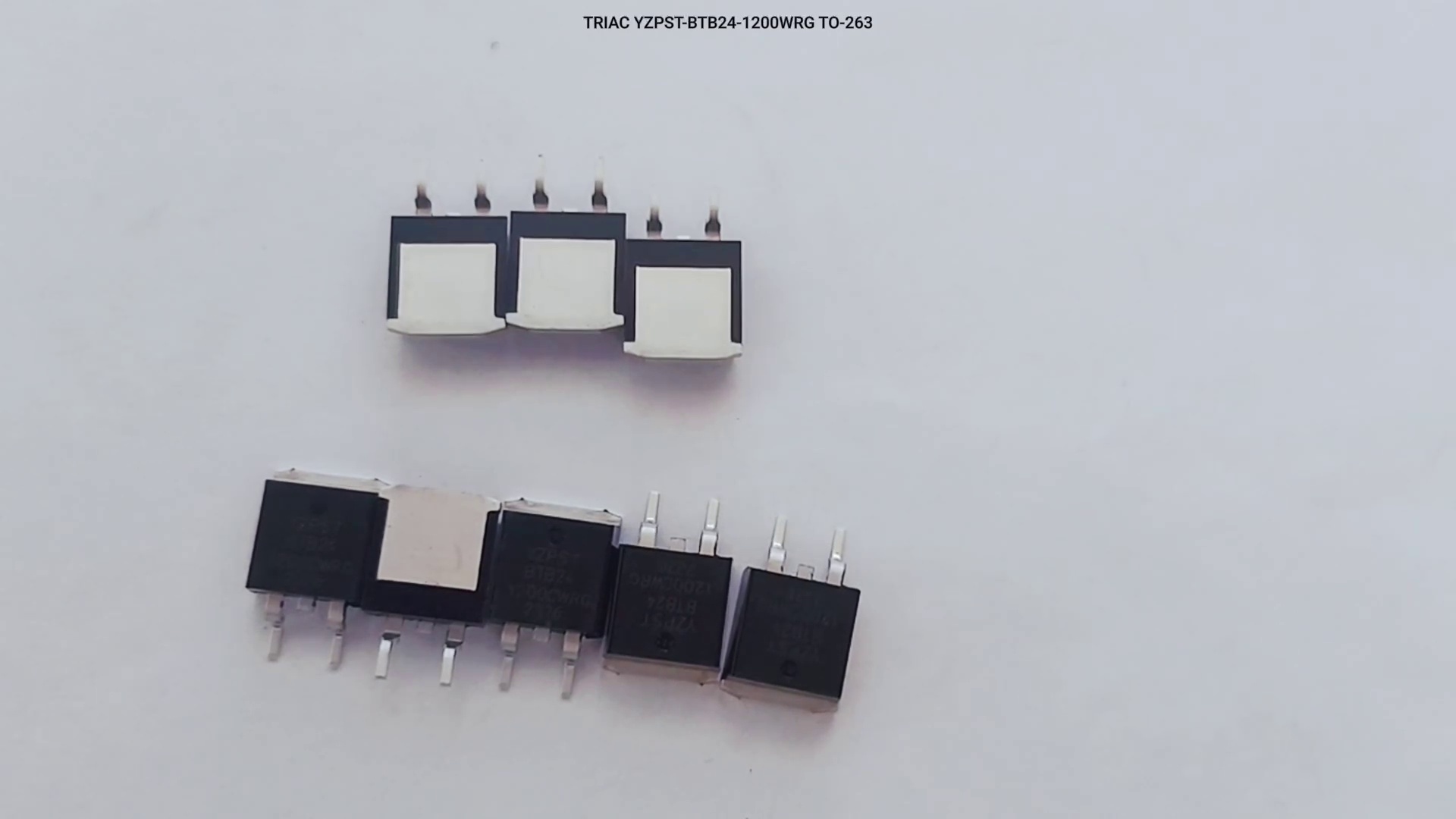

Triac BTB24-1200WRG TO-263 1200V de haute capacité 25A

YZPST-BTB24-1200WRG

DESCRIPTION :
Avec une grande capacité à supporter la charge de choc du courant élevé, les triacs de la série BTA24/BTB24 offrent un taux élevé de dv/dt avec une forte résistance aux interférences électromagnétiques.

Avec de hautes performances de commutation, ces produits à 3 quadrants sont particulièrement recommandés pour une utilisation sur charge inductive. Du côté des trois bornes au dissipateur externe, le BTA24 offre une tension d'isolation nominale de 2500 VRMS conforme aux normes UL.

Email: info@yzpst.net

Tél: 8613805278321

Whatsapp: 8613805278321

YZPST-BTB24-1200WRG

YZPST-BTA24、BTB24-Z.pdf

description1

Fermeture à glissière Pulls athlétiques 1/5 zip pour hommes. Tissu extensible, léger, séchant rapidement pour des performances supérieures. COUPE REGULIERE - Tailles standard américaines. Une coupe athlétique qui épouse le corps pour une grande liberté de mouvement, conçue pour des performances optimales et un confort toute la journée. CARACTÉRISTIQUES - Fermeture à quart de zip; Trou pour le pouce sur les manches longues pour les maintenir en place pendant l'entraînement

YZPST-BTB24-1200WRG Haute capacité 25A BTB24-1200WRG TO-263 1200V triac

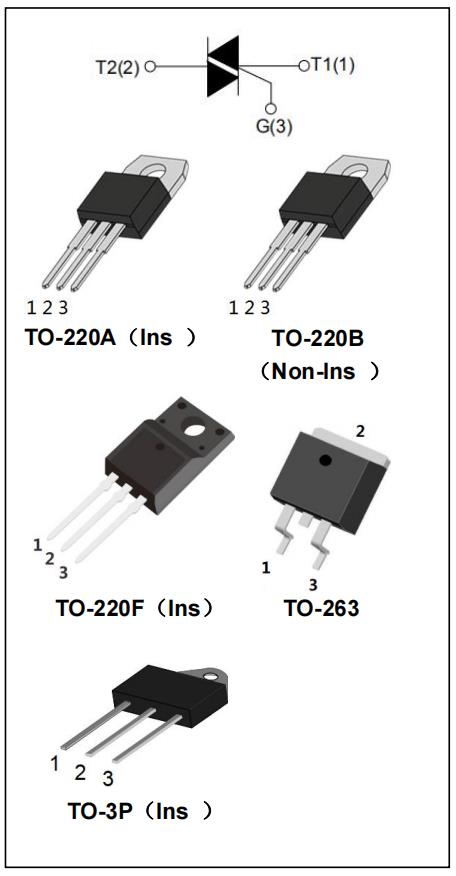

Séries BTA24/BTB24 25A Triacs

Triac BTB24-1200WRG TO-263 1200V à haute capacité de 25A

YZPST-BTB24-1200WRG

Avec de hautes performances de commutation, ces produits à 3 quadrants sont particulièrement recommandés pour une utilisation sur charge inductive. Du côté des trois bornes au dissipateur thermique externe, le BTA24 offre une tension d'isolation nominale de 2500 VRMS conforme aux normes UL.

PRINCIPALES CARACTÉRISTIQUES :

symbole	valeur	unité
IT(RMS)	25	A
VDRM/VRRM	600/800/1200/1600	V
VTM	≤1.5	V

ABSOLU MAXIMUM NOTATIONS :

Paramètre	Symbole	Valeur	Unité
Plage de température de stockage de jonction	Tstg	-40~150	℃
Plage de température de jonction de fonctionnement	Tj	-40~125	℃
Tension de crête répétitive hors tension (Tj=25 ℃ )	VDRM	600/800/1200/1600	V
Tension inverse de crête répétitive (Tj=25 ℃ )	VRRM	600/800/1200/1600	V
Courant efficace sur l'état passant	IT(RMS)	25	A
Courant de pointe non répétitif sur l'état passant (cycle complet, F=50Hz)	ITSM	250	A
Valeur I2t pour fusionner (tp=10ms)	I2t	340	A2s
Taux critique de montée du courant à l'état passant (IG=2 ) × IGT	dI/dt	50	A/ μs

Courant de grille de crête	IGM	4	A
Dissipation moyenne de puissance de grille	PG(AV)	1	W
Puissance de pointe de la porte	PGM	10	W

CARACTÉRISTIQUES ÉLECTRIQUES (Tj=25 °C sauf indication contraire)

3 Quadrants ：

Paramètre				Valeur
Paramètre	Condition de test	Quadrant		CW	BW	Unité
I GT	V D =12V,			35	50	mA
V GT	R L =33Ω	Ⅰ - Ⅱ - Ⅲ	MAX	1.3		V
V GD	V D = V DRM	Ⅰ - Ⅱ - Ⅲ	MIN	0.2		V
I H	I T =100 mA		MAX	60	80	mA
		Ⅰ - Ⅲ		70	90
I L	I G =1.2 I GT	Ⅱ	MAX	80	100	mA
	V D =2/3V DRM T j =125 ℃ Porte ouverte
dV/dt	V D =2/3V DRM T j =125 ℃ Porte ouverte		MIN	1000	1500	V/ 5s

4 Quadrants ：

Paramètre				Valeur
Paramètre	Condition de test	Quadrant		C	B	Unité
		Ⅰ - Ⅱ - Ⅲ		25	50	mA
I GT	V D =12V,	Ⅲ		50	70	mA
V GT	R L =33Ω	ALL	MAX	1.5		V
V GD	V D = V DRM	ALL	MIN	0.2		V
I H	I T =100 mA		MAX	60	75	mA
		Ⅰ - Ⅲ - Ⅲ		70	80
I L	I G =1.2 I GT	Ⅱ	MAX	90	100	mA
	V D =2/3V DRM T j =125 ℃ Porte ouverte
dV/dt	V D =2/3V DRM T j =125 ℃ Porte ouverte		MIN	200	500	V/ 5s
