YZPST-BD139-16
NPN SILICON TRANSISTOR P/N:YZPST-BD139-16
BD139-16 transistor au silicium NPN, types PNP complémentaires : BD140-16
DESCRIPTION
Le BD139-16 est un transistor NPN planaire épitaxial au silicium

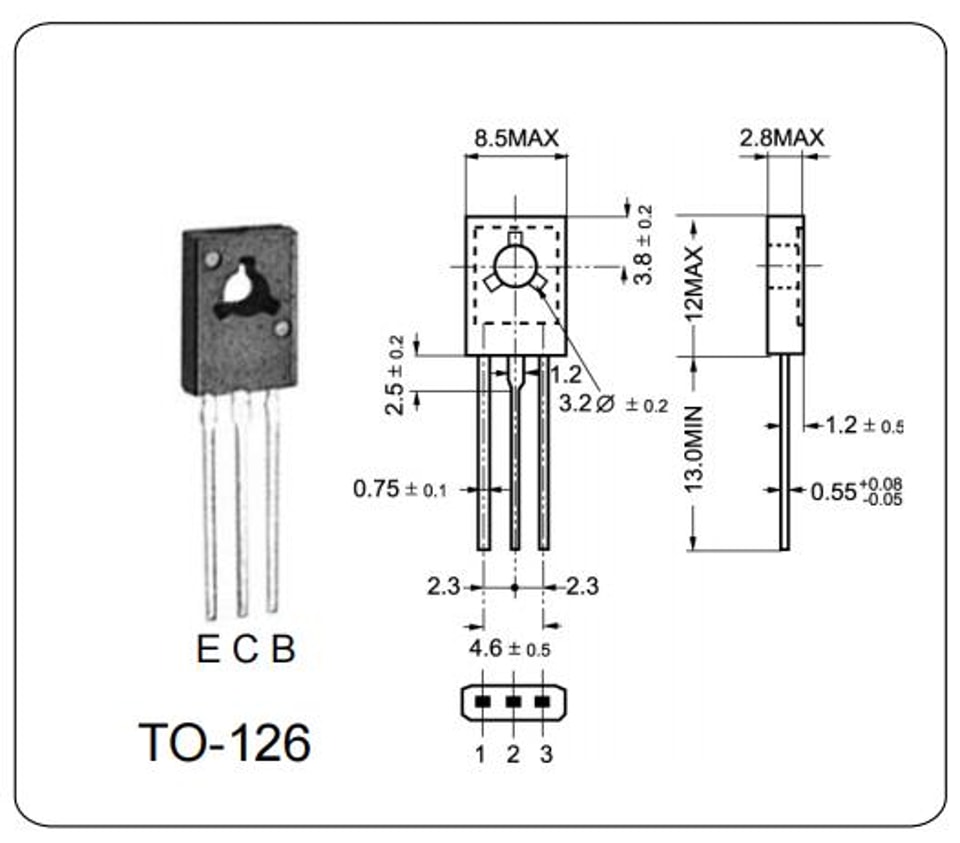

dans un boîtier plastique TO-126 Jedec, conçu pour les amplificateurs audio
et les pilotes utilisant des circuits complémentaires ou quasi-complémentaires.
Les types PNP complémentaires sont les BD140-16
TRANSISTOR SILICIUM NPN RÉF: YZPST-BD139-16
Le transistor au silicium NPN BD139-16 a des types PNP complémentaires qui sont les BD140-16
DESCRIPTION
Le BD139-16 est un transistor NPN planaire épitaxial au silicium

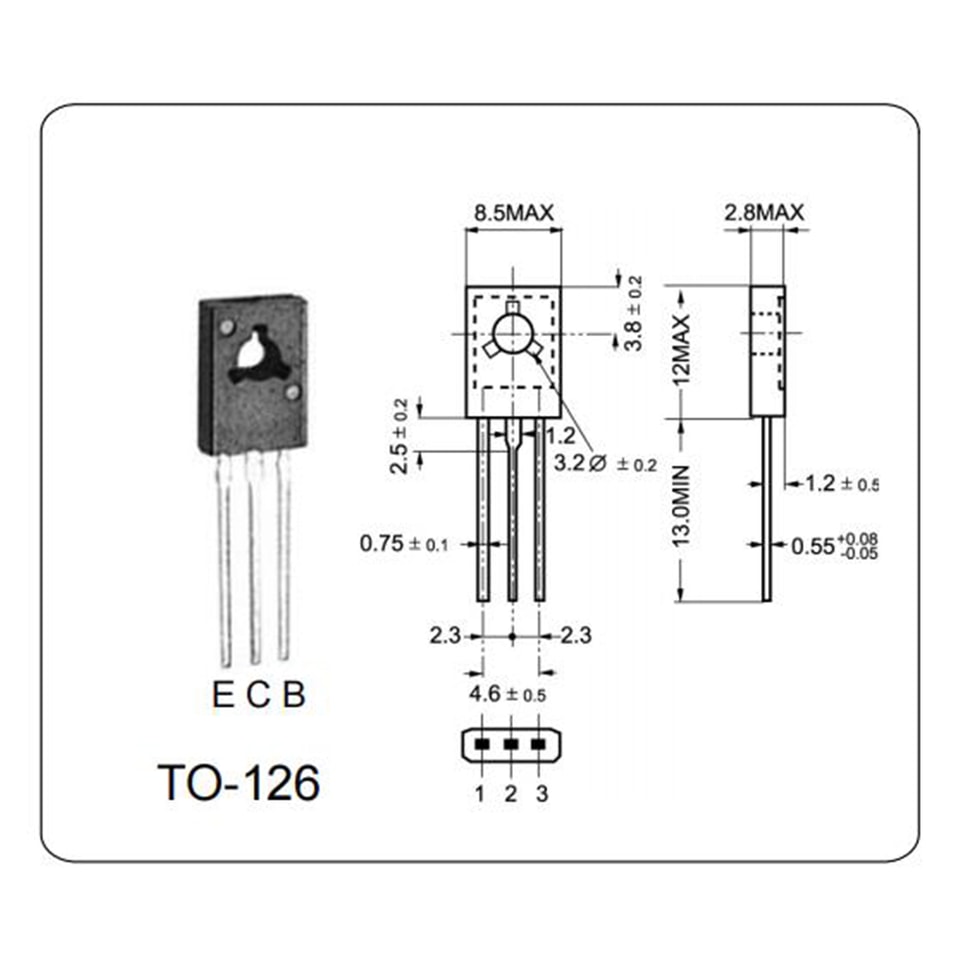

dans un boîtier plastique TO-126 Jedec, conçu pour l'audio
amplificateurs et les pilotes utilisant des circuits complémentaires ou quasi-complémentaires.
Les types PNP complémentaires sont les BD140-16
CARACTÉRISTIQUES MAXIMALES ABSOLUES
ABSOLUTE MAXIMUM RATINGS ( Ta = 25 O C)
|
Paramètre |
Symbole |
Valeur |
Unité |
|
Tension collecteur-base |
VCBO |
80 |
V |
|
Tension collecteur-émetteur |
VCEO |
80 |
V |
|
Tension émetteur-base |
VEBO |
5.0 |
V |
|
Courant collecteur |
IC |
1.5 |
A |
|
Base Current |
IB |
0.5 |
A |
|
Dissipation totale à |
Ptot |
12.5 |
W |
|
Température de jonction maximale de fonctionnement |
Tj |
150 |
oC |
|
Température de stockage |
Tstg |
-55~150 |
oC |
CARACTÉRISTIQUES ÉLECTRIQUES ( Ta = 25 O C)
| Paramètre | Symbole | Conditions de test | Min. | Typ. | Max. | Unité |
| Courant de coupure du collecteur | ICBO | VCB = 80V, IE = 0 | 10 | μA | ||
| — | — | |||||
| Courant de coupure de l'émetteur | IEBO | |||||
| VEB = 5.0V, IC = 0 | 10 | μA | ||||
| VCEO | ||||||
| Tension de maintien collecteur-émetteur | IC = 1.0mA, IB = 0 | 80 | — | — | V | |
| VCE = 2.0V, IC = 0.15A | 100 | 250 | ||||
| Gain de courant continu | hFE | |||||
| VCE = 2.0V, IC = 0.5A | 100 | — | — | |||
| VCE(sat) | ||||||
| Tension de saturation collecteur-émetteur | IC = 0.5A, IB = 0.05A | 0.5 | V | |||
| VBE | ||||||
| Base-Emitter Voltage | IC = 0.5A, VCE = 2.0V | 1 | V | |||
| fT | ||||||
| Transition Frequency | VCE = 5V,IC = 50mA | 80 | MHz |
