SPÉCIFICATION DES RÉSISTANCES À FIL HAUTE PUISSANCE

Nom du type de produit : RX24

Modèle de produit : 25W 1K5-4K 1%

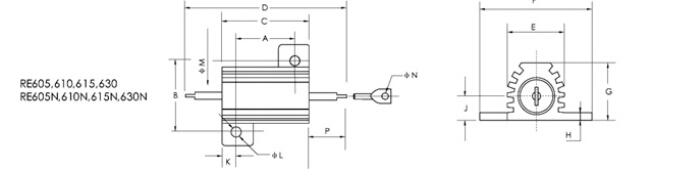

dessin dimensionnel de l'outline

1 Champ d'application du fil haute puissance autour de la résistance

2 Spécification du modèle RX24-25W 1K5-4K 1%

3 L'état de test a été réalisé dans des conditions atmosphériques normales

4 Indice de puissance nominale

4.1 Plage de température d'utilisation : -25℃ - +155℃

4.2 Changement de puissance

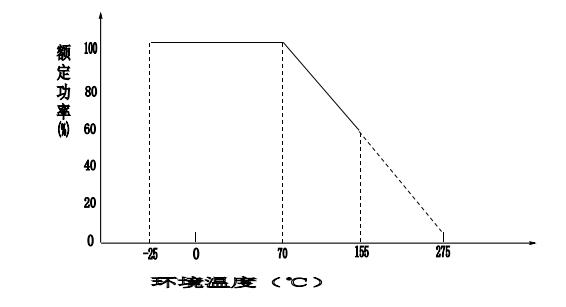

La courbe de la diminution de la puissance nominale avec la température ambiante. Voir ci-dessous

Diagramme de la courbe de réduction de puissance

4.3 Tension nominale

La tension nominale est déterminée par la formule suivante :

E= he P.R

Remarque : E : Tension nominale (V)

P : Puissance nominale (W)

R: Valeur de résistance nominale de (

5 Performance électrique

5.1 Le coefficient de température

Le coefficient de température ne dépasse pas ± 350PPM /

Coefficient de température = (R-R ₀ )×10 ⁶ /R(t-t ₀ )) (PPM /

R ₀ : Arrêté à température ambiante

R: Testez la valeur de résistance à la température

t: température ambiante

t ₀ : Test de température

5.2 Surcharge à court terme

Passez 5 x la tension nominale pendant 5 secondes, changement de résistance à 1 (2%R + 0.1 9).

5.3 Résistance d'isolation

La résistance est prise en sandwich dans un évidement d'un bloc métallique en forme de V à 90°, mesurant la tension actuelle 500V et la résistance d'isolation pas moins de 500 M9.

5.4 Résistance à la tension

La résistance est prise en sandwich dans l'endroit concave d'un bloc en forme de V en métal, le courant actuel est de 500V pendant 1 minute, et la résistance ne doit présenter aucune rupture évidente ni aucun dommage mécanique.

6 Performance mécanique

6.1 Résistance à l'extrémité du fil

Avec une force de traction de 20N, la forme de la résistance et sa structure interne ne sont pas significativement endommagées.

6.2 Résistance

À 10-55HZ et une vibration uniforme d'amplitude de 5mm pendant 3 heures, la structure de forme ne présente aucun dommage visible.

6.3 Chaleur de soudage

Résistance plomb immersion (A) 260°C± 5°C, 10s ± 1 seconde (B) 350°C± 5°C, 3.5s ± 0.5s, profondeur d'immersion loin de la résistance 3+0.05mm, changements de valeur de résistance dans ± (1%R + 0.05 Ω) sans dommage visible.

6.4 Soudage

La surface est recouverte d'une couche de soudure lisse et brillante avec une soudure de surface continue sans trou d'épingle concentré, température de soudure d'essai de 235°C ± 5°C et temps d'immersion de 2 ± 0,5 secondes. La surface de l'extrémité du fil de résistance est supérieure à 95%.

7 Performance résistante

7.1 Durabilité (Charge nominale)

À une température ambiante de 70°C, appliquer la tension nominale pendant 1 heure et 0,5 heures. Après 500 heures, aucun dommage visible n'a été constaté sur l'aspect de la résistance, et la valeur de la résistance a changé dans les limites de ± (5%R + 0,1 Ω).

7.2 Durabilité (résistance à la charge humide)

Dans la température relative de 90-95 %, à la température de l'environnement de 40 °C, à travers 1/10 de la tension nominale pendant 500 heures, 1 heure en marche, 0,5 heure d'arrêt. Après 500 heures, l'aspect de la résistance n'a pas de dommage évident, et la valeur de la résistance a changé dans ± (5 %R + 0,1 Ω).

7.3 Changement de température rapide

La résistance est placée dans un environnement à -55°C pendant une demi-heure, puis dans un environnement à 155°C pendant une demi-heure. Après 3 cycles de ce type, l'aspect de la résistance ne présente aucun dommage évident, et la valeur de la résistance change dans les limites de ± (5%R + 0,1 Ω).

7.4 Résistance à l'humidité (état constant fixe)

À 40°C et avec une humidité de 90-95%, sous une tension continue de 100V, la borne de la résistance est connectée au positif, le disque métallique est connecté au négatif, pendant 500 heures, la valeur de la résistance change dans les limites de ± (5%R + 0,1 Ω).

7.5 Caractéristiques non combustibles

Utiliser un feu ouvert normal pendant 15 secondes, arrêter pendant 5 secondes, de sorte qu'après 5 cycles, la résistance ne se rompt pas.

8. Contact avant le changement

Changer les matériaux, l'ingénierie de fabrication et la gestion du produit, demander à l'utilisateur de faire confiance à la qualité à l'avance et changer avant l'approbation.
