COMPOSANT DE PUISSANCE
YZPST-SK120KQ16
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques

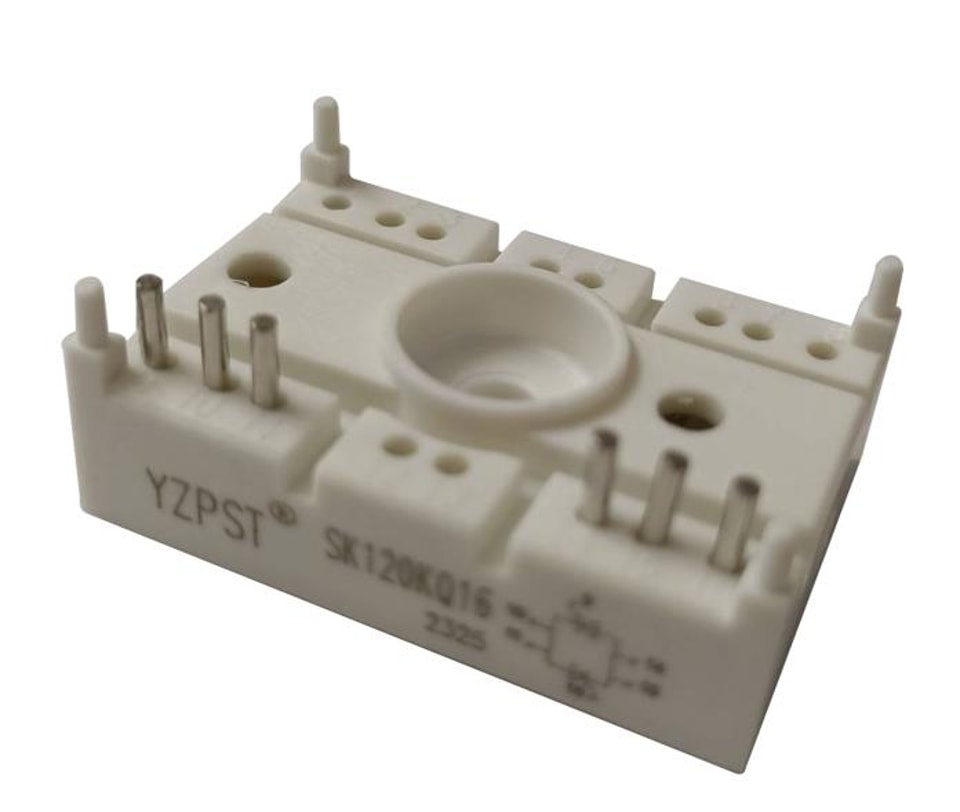

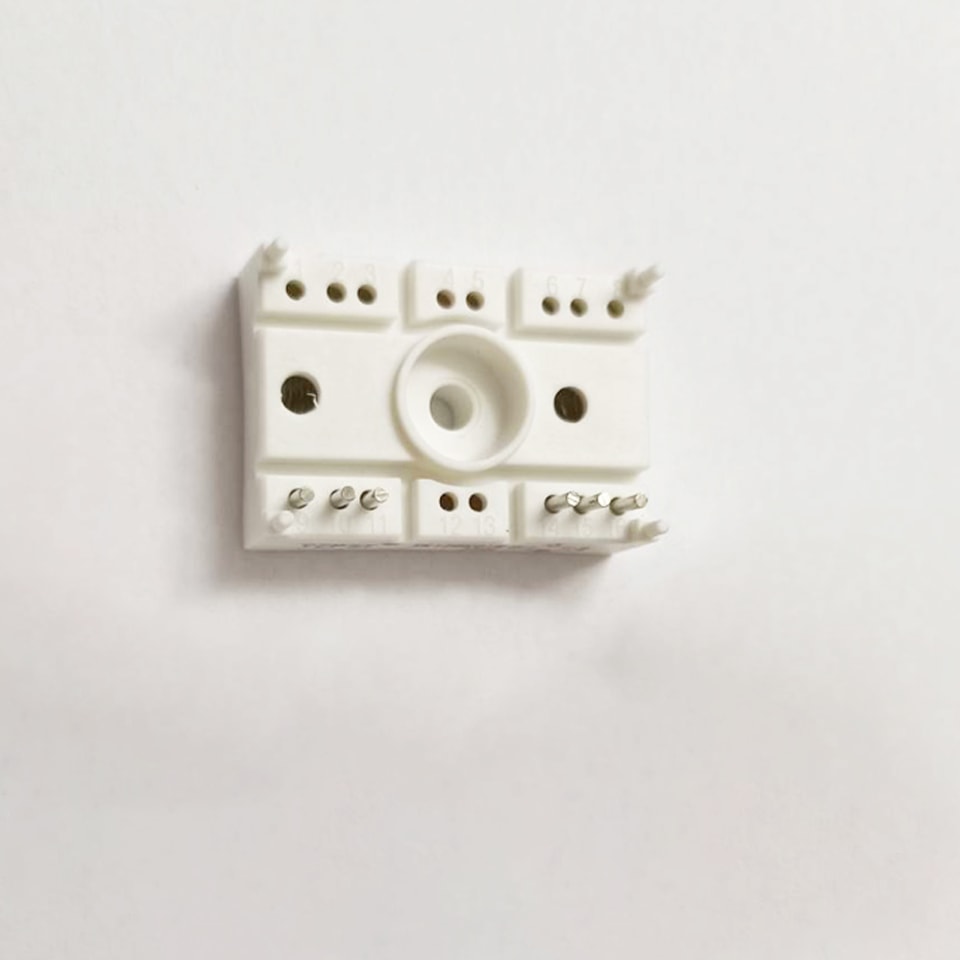

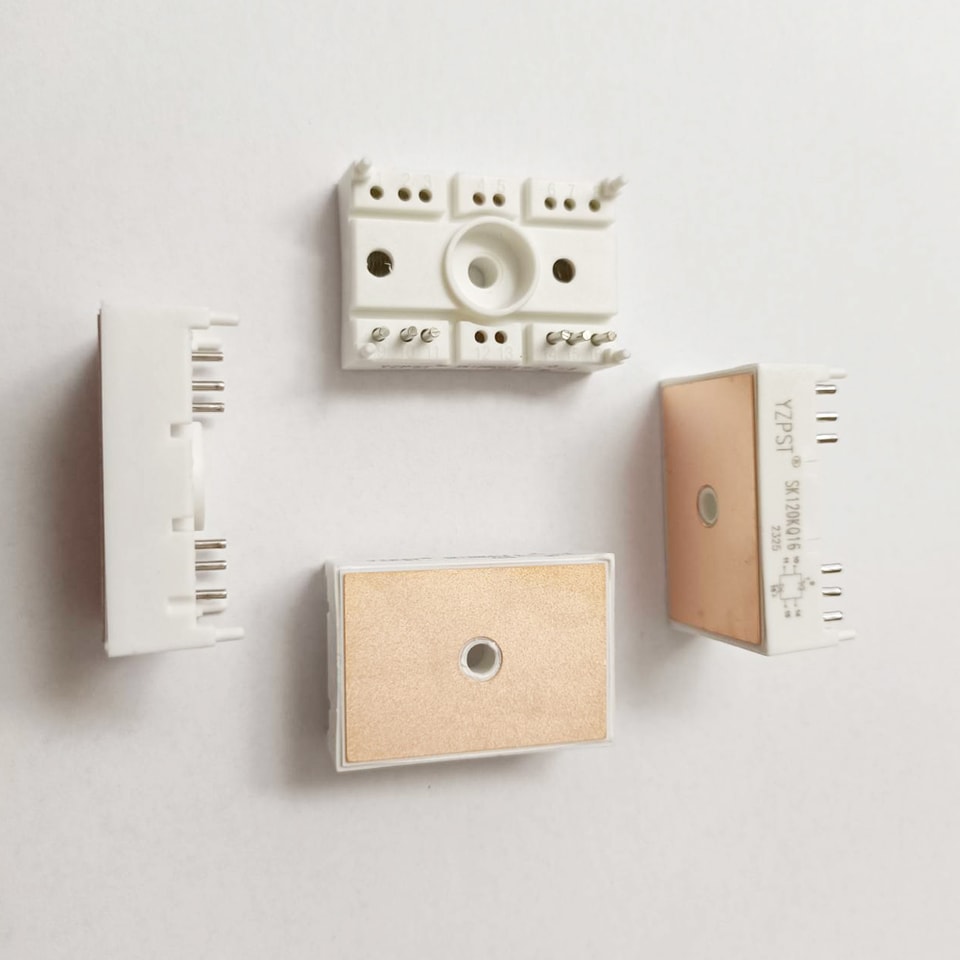

Module thyristor 120 A 1600 V
Conforme RoHS
YZPST-SK120KQ16
CARACTÉRISTIQUES DU PRODUIT
Conception compacte
Montage par une seule vis

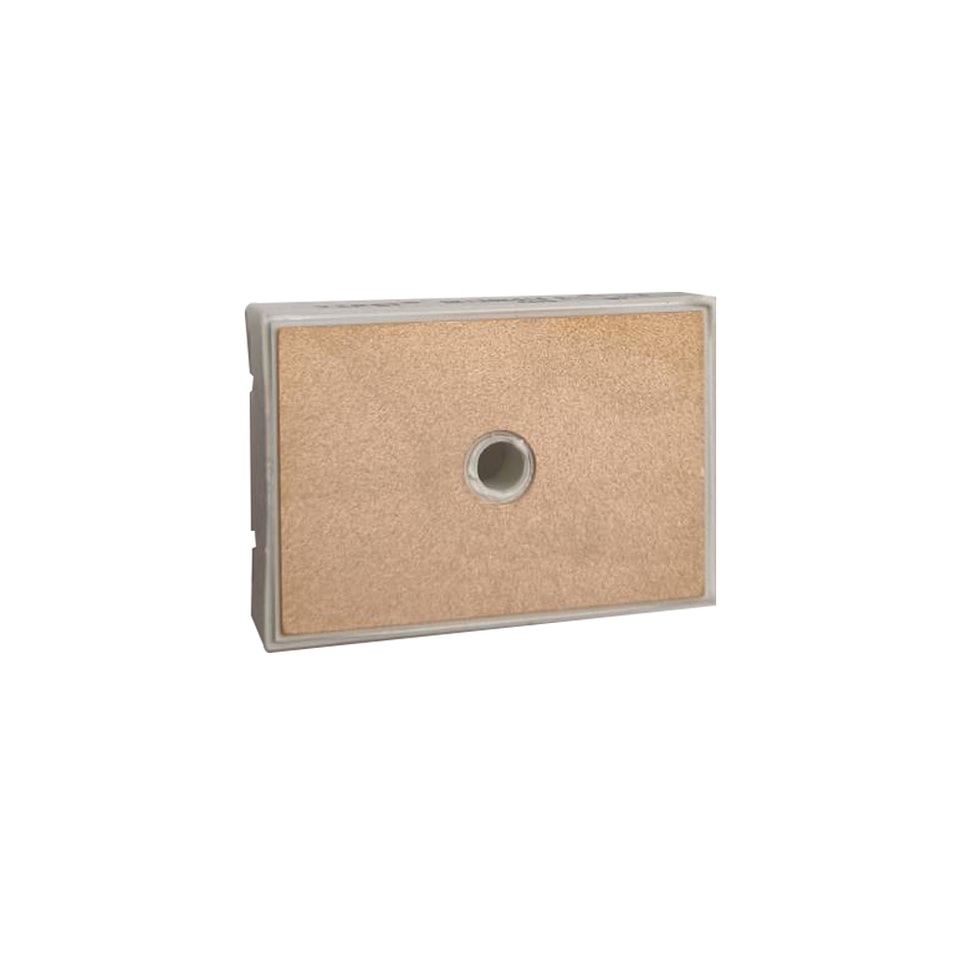

Transfert thermique et isolation via DBC
Puces thyristor à passivation au verre
Faible courant de fuite
APPLICATIONS
Démarreurs progressifs
Régulation de température
Régulation de l’éclairage
MAXIMALES ABSOLUES VALEURS(T C =25°C sauf indication contraire)
| Symbole | Paramètre | Conditions d’essai | Valeurs | Unité |
| VRRM | Tension inverse répétitive maximale | Tvj = 125 ℃ | 1600 | V |
| VDRM | Tension maximale répétitive de crête à l’état bloqué | |||
| VRSM | Tension inverse non répétitive | Tvj = 125 ℃ | 1700 | V |
| VDSM | Tension de crête non répétitive à l’état bloqué | |||
| IRRM | Courant inverse répétitif maximal | Tvj = 125 ℃ | 5 | mA |
| IDRM | Courant de crête maximal répétitif à l’état bloqué | |||
| IT(AV) | Courant moyen à l’état passant | TC=85℃ | 90 | |
| IT(RMS) | Courant efficace | TC=85℃, sin180。 | 145 | A |
| ITSM | Courant de pointe non répétitif de surtension à l’état passant | 10 ms, Tj=25℃ | 2100 | |
| I2t | Pour la fusion du fusible | 10 ms, Tj=25℃ | 20000 | A2S |
| VTM | Tension de crête à l’état passant | ITM=300A | 1.8 | V |
| dv/dt | Taux critique d’augmentation de la tension à l’état bloqué | VD = 2/3VDRM Grille ouverte Tj=125℃ | 1000 | V/µs |
| IGT | Courant d’amorçage de grille max. | 80 | mA | |
| VGT | Tension d’amorçage de grille max. | 1.5 | V | |
| IH | Courant d’amorçage de grille | 250 | mA | |
| IL | courant d’accrochage | 300 | mA | |
| Viso | CA 50 Hz efficace 1 min | 2500 | V | |
| TJ | Température de jonction | -40 à +125 | ℃ | |
| TSTG | Plage de température de stockage | -40 à +125 | ||
| RthJC | Résistance thermique jonction-boîtier (par puce thyristor) | 0.35 | ℃/W | |
| Couple | Force de montage, module vers dissipateur | 2 | N·m | |
| Tsoudure | bornes, 10 s | 260 | ℃ | |

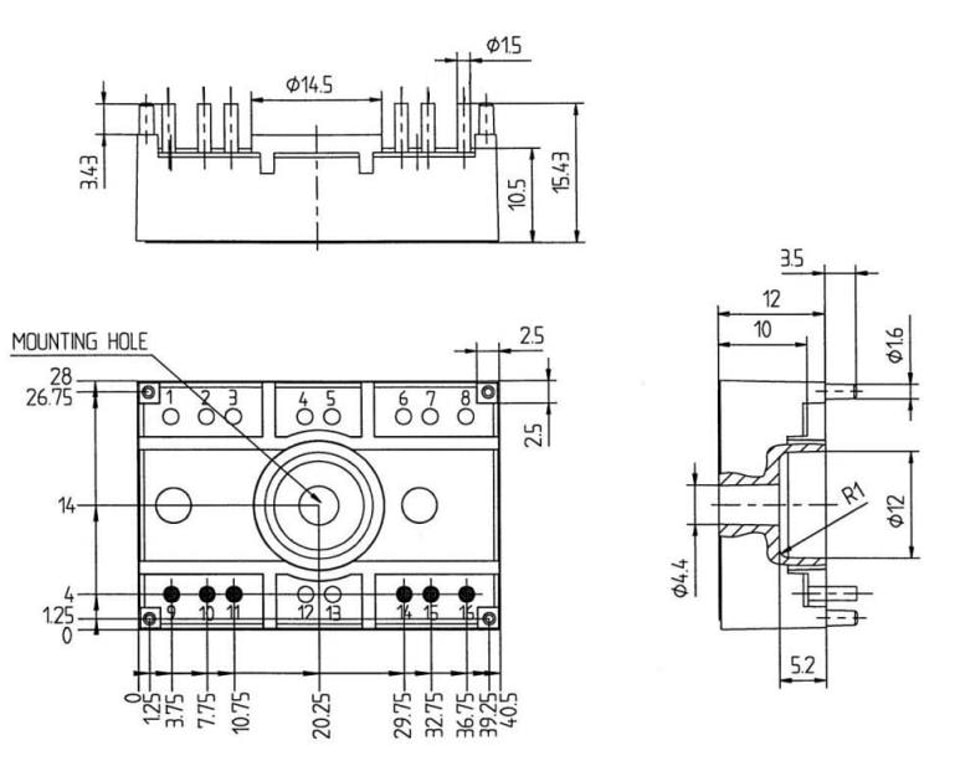

Plans
