YZPST-CL08-12T
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

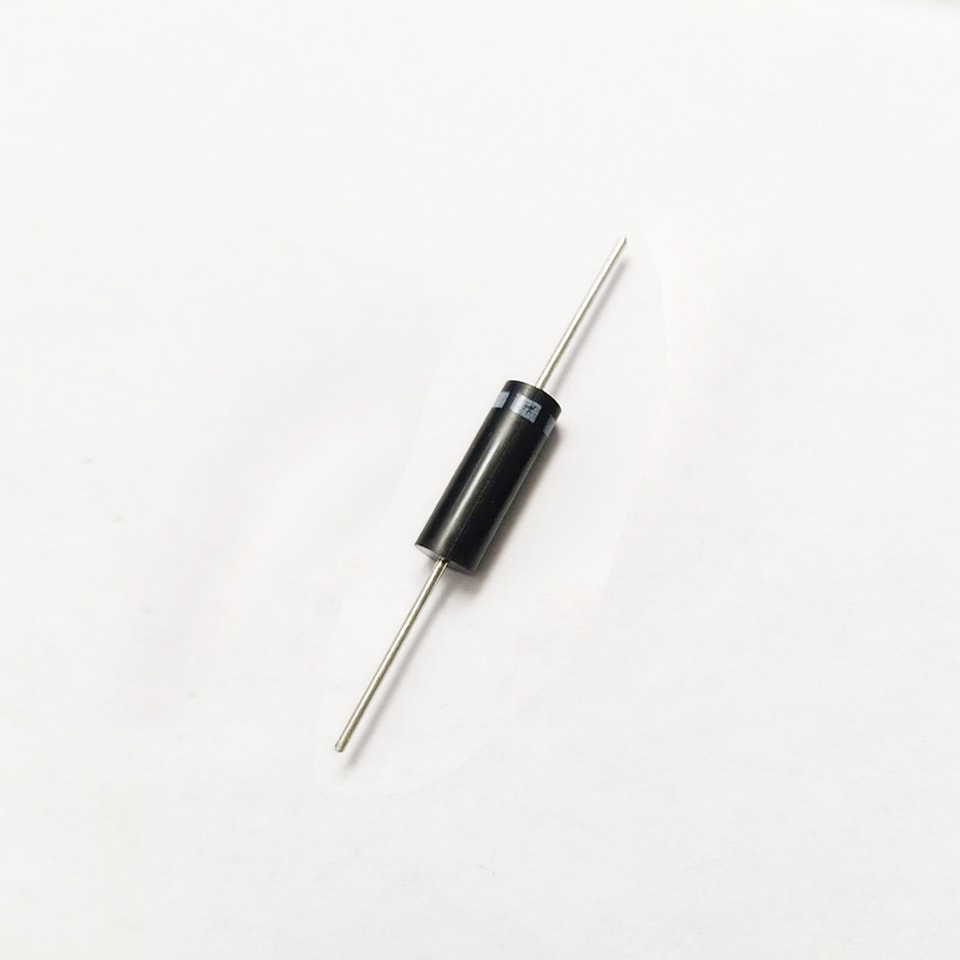

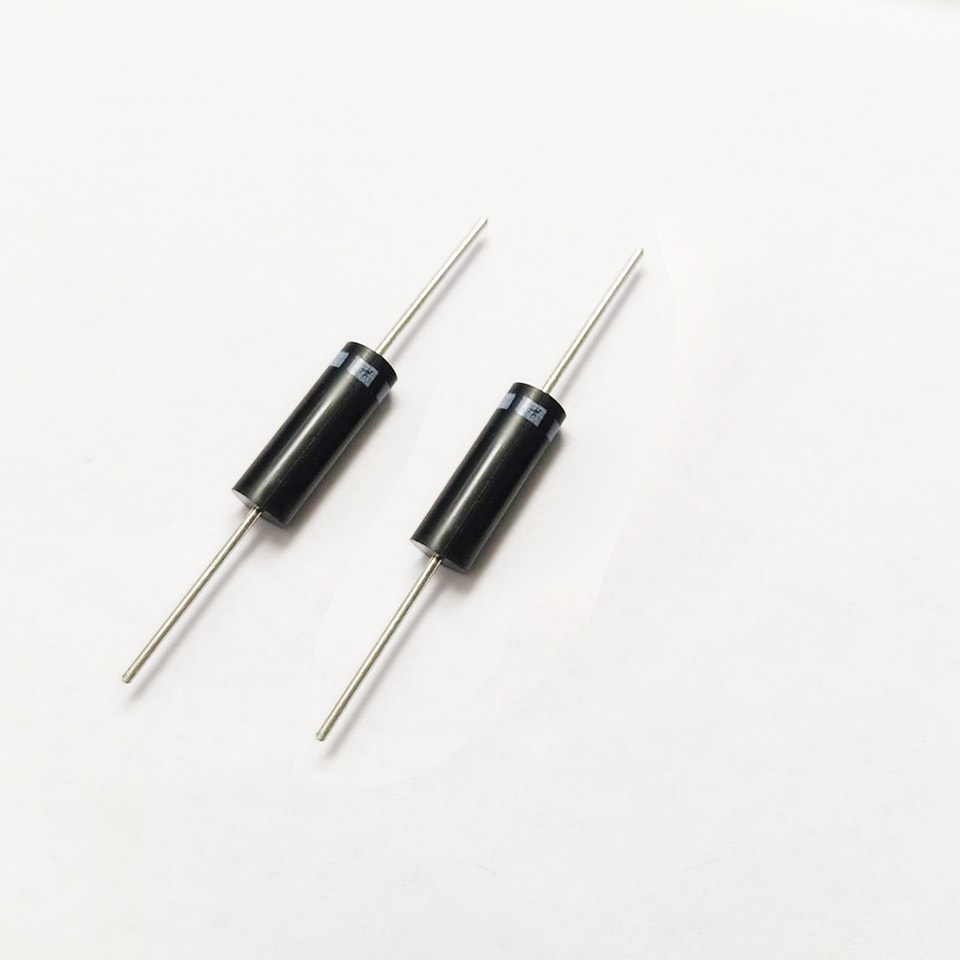

Diode haute tension CL08-12
- 1. Spécifications principales
No. | Ilem | Symbol | Unit | Rating | Conditions |
1 | Tension inverse de crête répétitive | VRRM | kV | 12 |
|
2 | Courant direct moyen | IF (AV) | mA | 350 | Tamb=60 ℃ Sinusoïde demi-onde 50 Hz Valeur moyenne de redressement |
3 | Courant de surtension direct | IFSM | A | 15 | Tamb=25 ℃ Sinusoïde demi-onde 50 Hz, impulsion unique |
4 | Courant de surtension inverse | IRSM | A | 0.2 | Largeur d’impulsion 1 ms, impulsion unique en onde triangulaire |
5 | Température maximale de jonction= | Tjmax | ℃ | 130 |
|
6 | Température de stockage | Tstg | ℃ | -40~+130 |
2. Spécifications électriques
No. | Ilem | Symbol | Unit | Rating | Test conditions |
1 | Chute de tension directe | VFM | V | 18,5 max | IF(AV)=350 mA |
2 | Courant inverse à température normale | IRM1 | A | 5 max | VRM=12 kV |
3 | Courant inverse à haute température | IRM2 | A | 50 max | Tamb=100 ℃ VRM=12 kV |
4 | Tension de claquage inverse | VZ | kV | 12~18 | IR=100uA |
5 | Temps de recouvrement inverse | trr | nS | 80 max | IF=IR=100mA, 90% |
(Tamb=25 oC, sauf indication contraire)
- Application
Pour le redressement haute tension des fours à micro-ondes ;
Autres domaines de redressement électronique

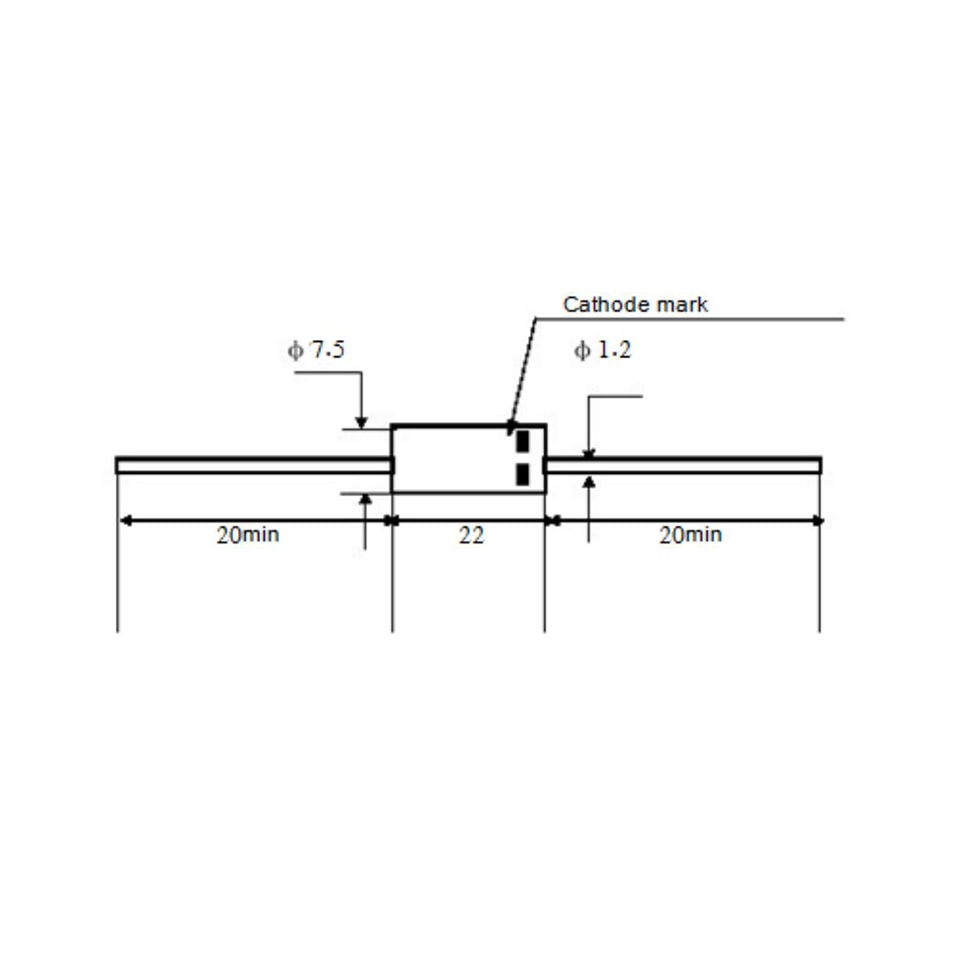

4. Dimensions (en mm)
.jpg)
.jpg)
