COMPOSANT DE PUISSANCE

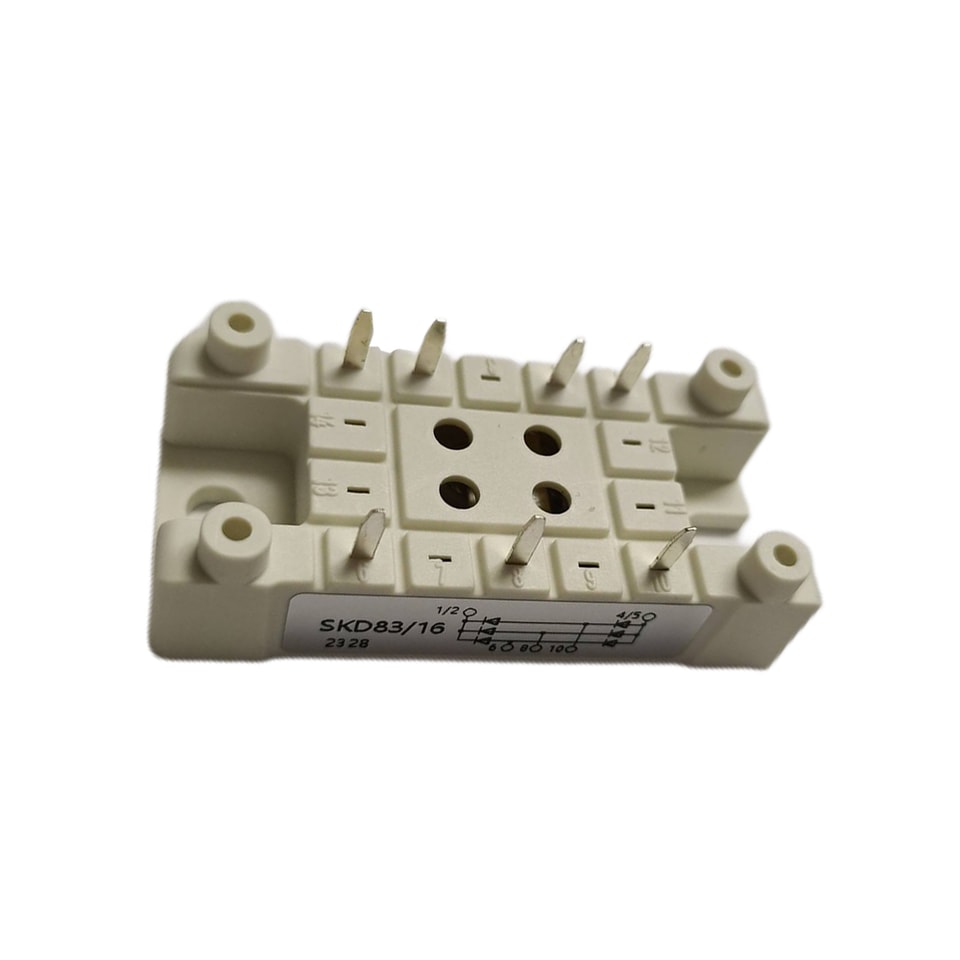

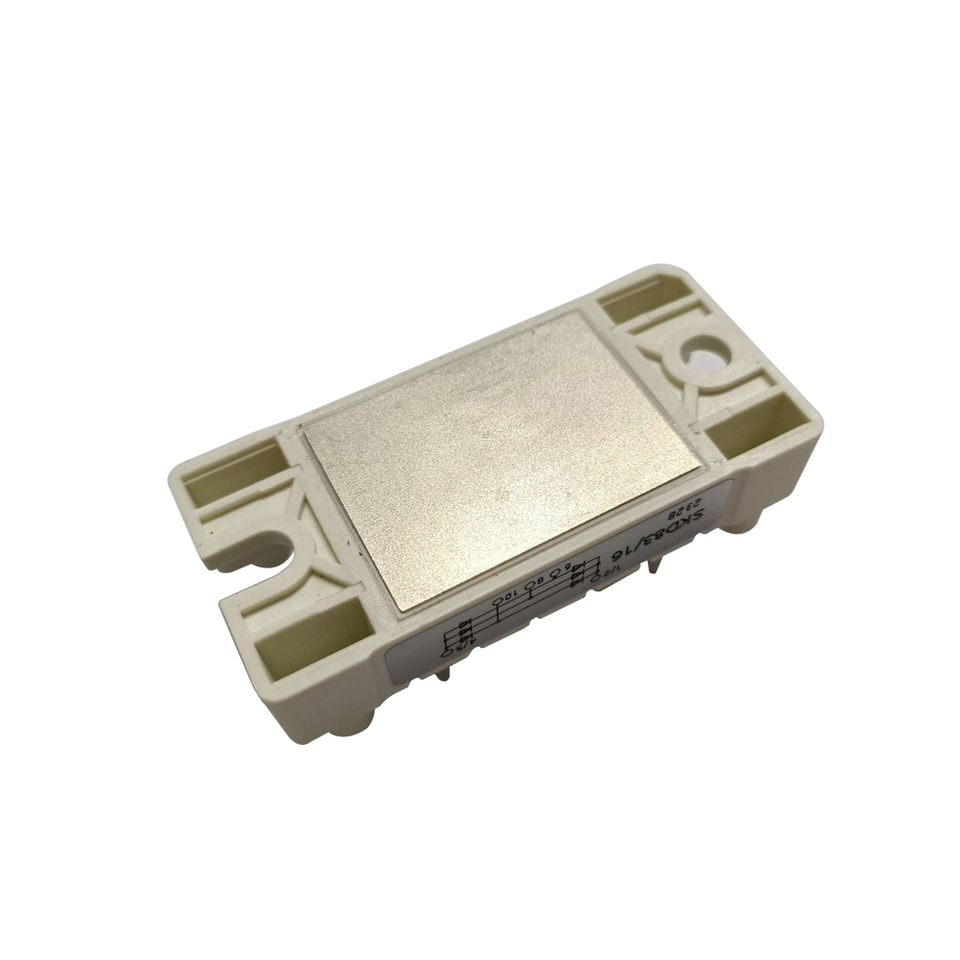

YZPST-SKD83-16
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques
PONTS REDRESSEURS DE PUISSANCE
TYPE : YZPST-SKD83-16
Pont redresseur de puissance 1600 V 83 A SKD83-16, pont redresseur de puissance 83 A
| Paramètre | Symbole | Conditions | Valeurs | Unités |
| Répétitif Tension de blocage crête | VDRM | - | V | |
| Non Répétitif Tension de blocage crêteTension | VDSM | - | ||
| Répétitif Crête Tension inverse | VRRM | 1600 | V | |
| Non Répétitif Crête Tension inverse | VRSM | 1700 | V | |
| Courant de sortie redressé moyenCourant de sortie Courant | IO(AV) | TC= 95 °C | 83 | A |
| Surtension directe Courant | IFSM | 50 Hz ; Demi-onde sinusoïdale, 1 impulsion, T non répétitivej= 150 °C | 560 | A |
| I t au carré | I2t | 2 ms à T 10 msj= 150 °C | 1.57 | KA2s |
| Surtension à l’état passant Courant | ITSM | 50 Hz ; Demi-onde sinusoïdale, 1 impulsion, Non répétitif | A | |
| - | ||||
| I t au carré | I2t | 2 ms à 10 ms | - | KA2s |
| Crête Tension directe | VFM | Tj=25 °C ; IF= 80 A | 1.45 | V |
| Tension de crête à l’état passant | VTM | - | ||
| Tension de seuil | VF(TO | Tj= 150 °C | 0.8 | V |
| Résistance de pente en direct | rF | Tj= 150 °C | 7.5 | mΩ |
| Crête Courant inverse | IRM | VRM= VRRM, Tj= 125 °C | - | mA |
| VD=2/3VDRM, ITM=2•IO, | ||||
| Critique Vitesse d’établissement du courant à l’amorçage | di/dt | Tj=125 °C | - | A/μs |
| IG=200mA, diG/dt=0,2 A/μs | ||||
| Critique Vitesse de montée de la tension à l’état bloqué | dv/dt | VD=2/3VDRM Tj=125 °C | - | V/μs |
| Courant de gâchette pour amorçage | IGT | VD=6 V,IT=1 A,Tj=25°C | - | mA |
| Tension de gâchette pour amorçage | VGT | - | V | |
| Courant de maintien | IH | - | mA | |
| Thermique Résistance | Rth(j-c) | Jonction vers Boîtier | 1.4 | K/W |
| Rth(c-f) | Boîtier vers Ailette | 2.83 | K/W | |
| Tvj | -40~+150 | °C | ||
| Tstg | -40~+125 | °C | ||
| Visol | c.a. 50 Hz ; valeur efficace ; 1 min./1 s | 3000/3600 | V | |
| Couple de serrage de montage | M | Montage sur boîtier | 2 | N.m |
| Bornes |

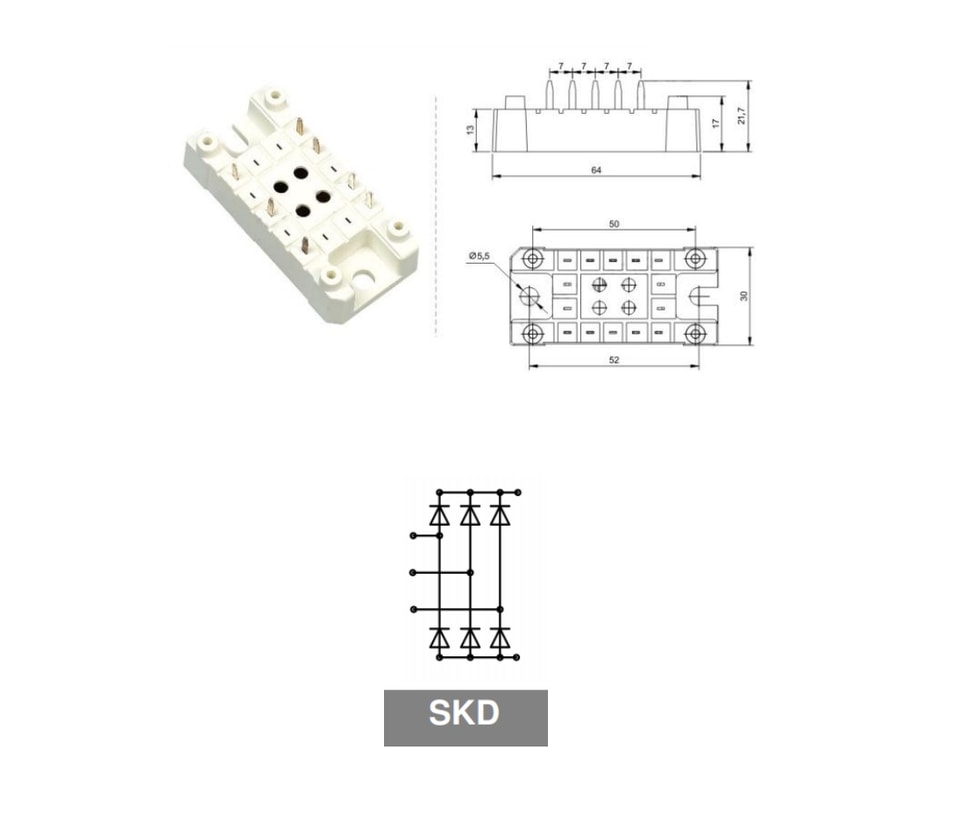

PLAN D’ENCOMBREMENT (dimensions en mm)
Aucun contenu produit supplémentaire n’est disponible.
