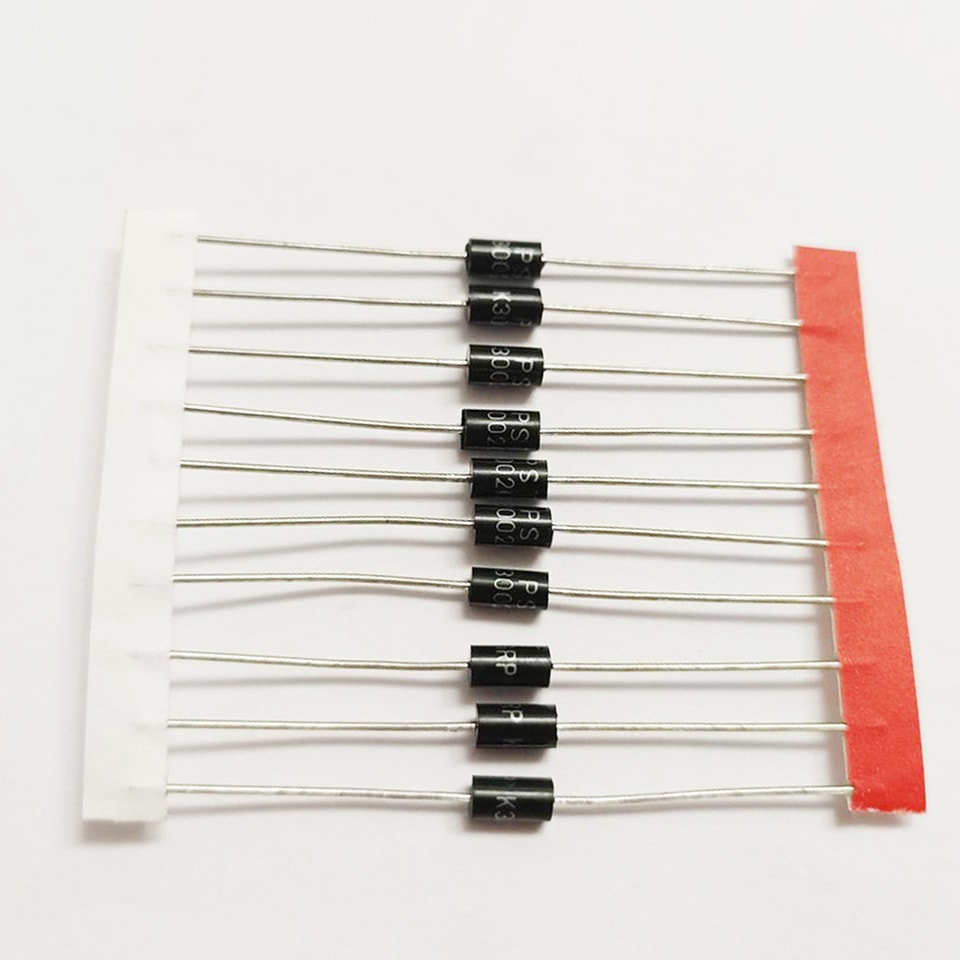

YZPST-K3002GRP
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
P/N : YZPST-K3002GRP
Sidac haute tension
Déclencheurs bidirectionnels
1 A RMS
Caractéristiques
Éclairage à vapeur de sodium à haute pression
Régulateurs haute tension
Générateurs d’impulsions
Utilisés pour déclencher les grilles des SCR et des triacs
Ces dispositifs sont sans plomb*
Protection des lampes LED

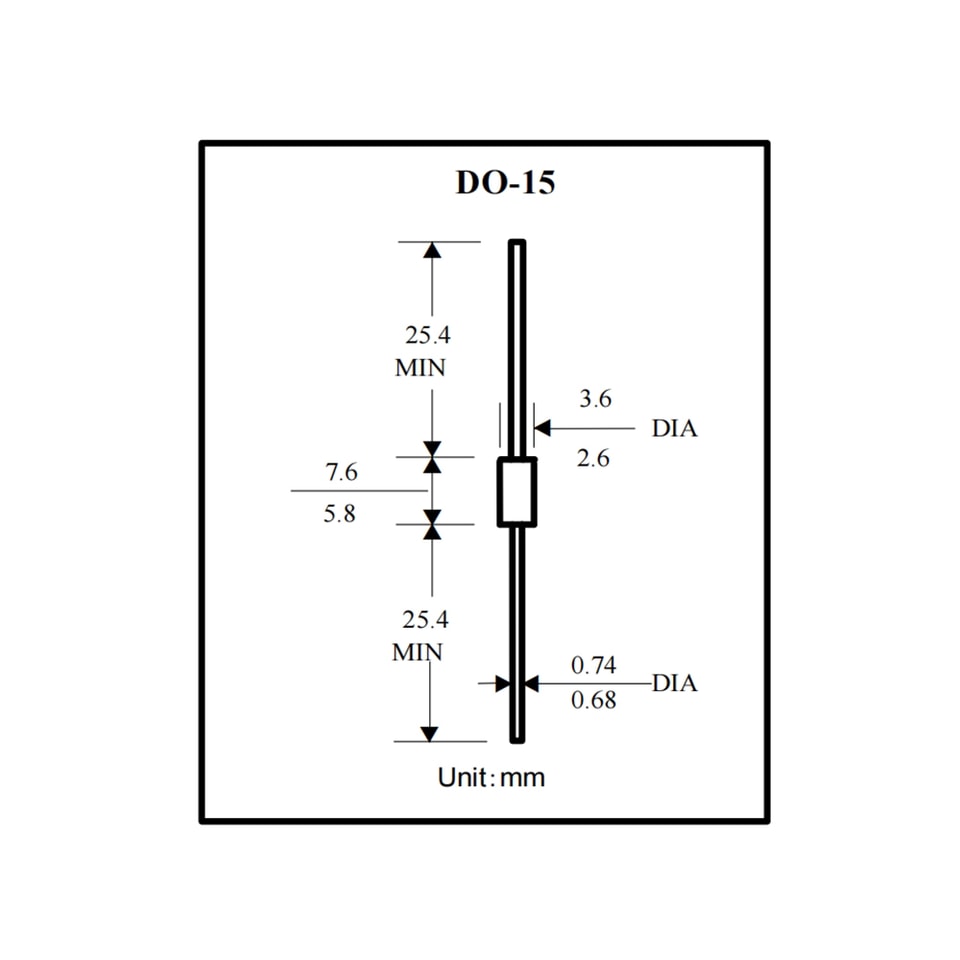

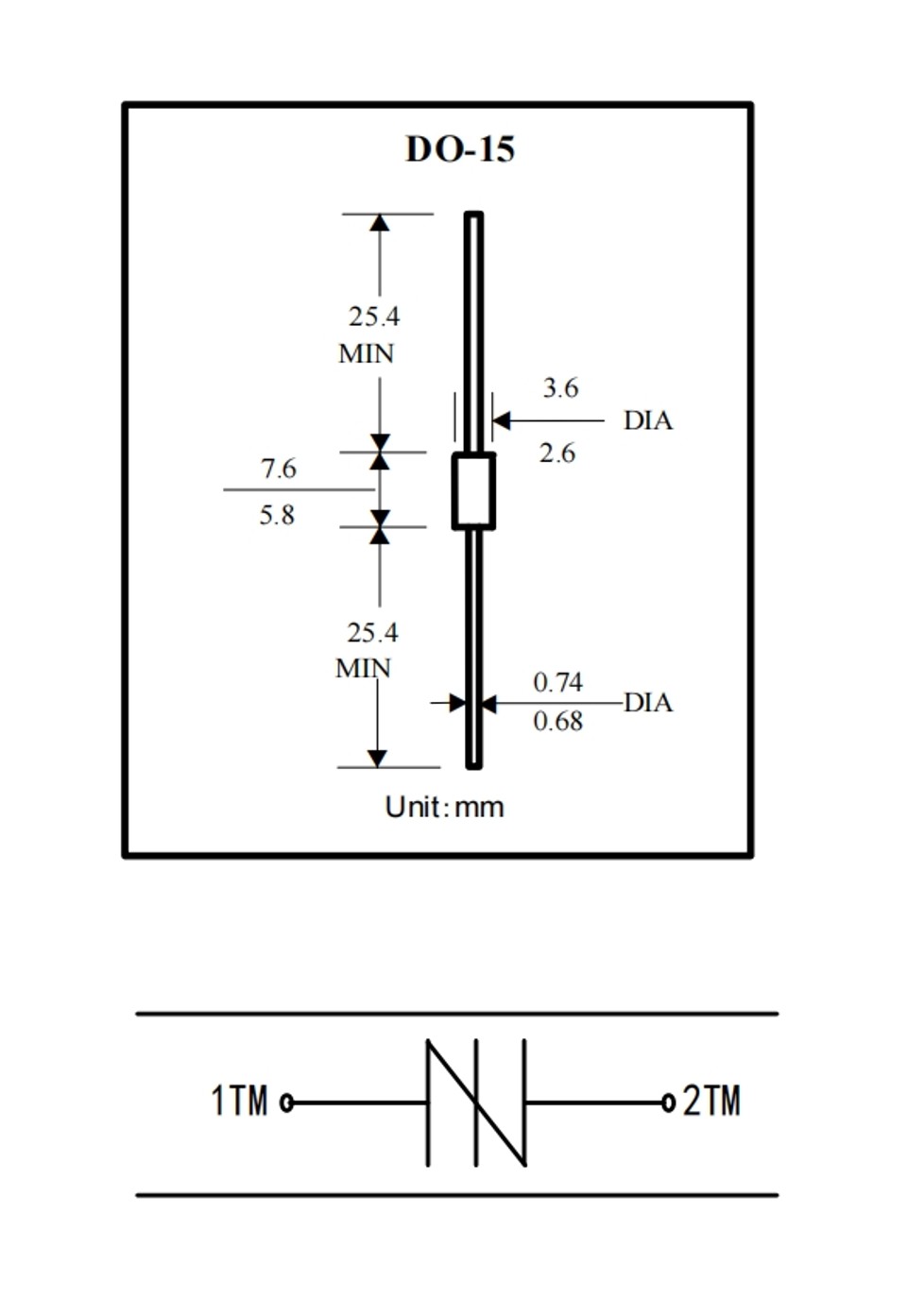

Données mécaniques
Bornes : fils axiaux plaqués
Position de montage : quelconque
Caractéristiques maximales et thermiques
Caractéristiques données à 25 °C℃ température ambiante sauf indication contraire.
| Caractéristique | Symboles | K300 | Unité |
| Maximum répétitive crête tension inverse （Sinusoïde, 50 à 60 Hz, TJ-40 à 125℃) | VDRM VRRM | ||
| ±240 | V | ||
| Courant efficace en conduction (TL=80℃, fil Longueur = 3/8", tous les angles de conduction Angles | IT(RMS) | ||
| ±1,0 | A | ||
| Crête Non Sur... répétitifCourant de crête | ±20 | ||
| (60Hz Un Cycle Sinusoïdal-onde,TJ=125℃) | ITSM | A | |
| Température de jonction de fonctionnement Plage | TJ | -40 à +125 | ℃ |
| Tstg | -40 à +125 | ℃ | |
| Température de stockage Plage | |||
| Thermique Résistance, jonction-LED (LONGUEUR DES FILS = 3/8") | RθJA | 15 | ℃/W |
| Température de soudure des fils | TL | 275 | ℃ |
| (Longueur longueur≥1/16"du Boîtier,10s Max) |
CARACTÉRISTIQUES ÉLECTRIQUES (TC = 25℃ sauf indication contraire ; les caractéristiques électriques s’appliquent dans les deux sens)
Caractéristique | Symboles | YZPST-K3002GRP | Unité |
Min |
| 270 |
|
Tension de claquage, IBO=200 μA | VBO | 330 | V |
Courant de blocage crête répétitif à l’état bloqué (onde sinusoïdale de 50 à 60 Hz) |
|
|
|
IDRM | 5 | μA | |
| IBO |
|
|
Courant de claquage | 200 | μA | |
Tension crête à l’état passant |
| Typ. 1,5 Max. 4 |
|
(ITM=1 A crête, largeur d’impulsion ≤ 300 μs, rapport cyclique ≤ 2 %) | VTM | V | |
Courant de maintien dynamique | IH | Typ. 50 | mA |
(onde sinusoïdale, 60 Hz, RL=100 Ω) | Max. 100 | ||
Résistance de commutation (onde sinusoïdale, 50 à 60 Hz) | RS | 0.1 |
|
kΩ | |||
Vitesse critique d’augmentation du courant à l’état passant, |
|
|
|
Circuit d’onde amortie critique (IPK=130 Ω, largeur d’impulsion = 10 μs) | di/dt | 120 |
|
|
|
| A/μS |
