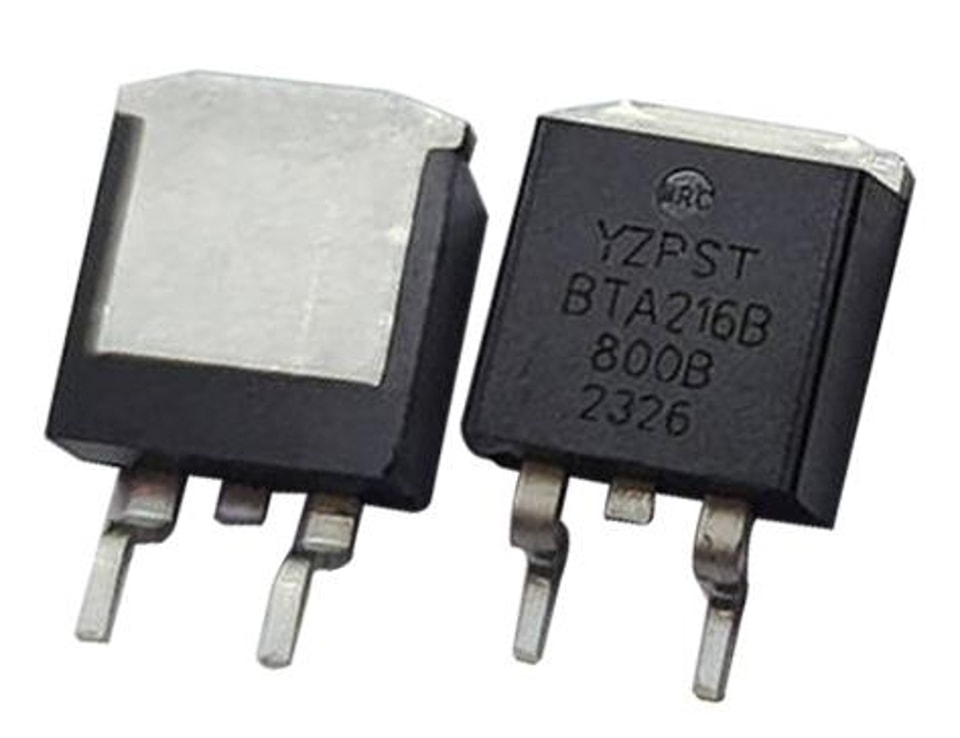

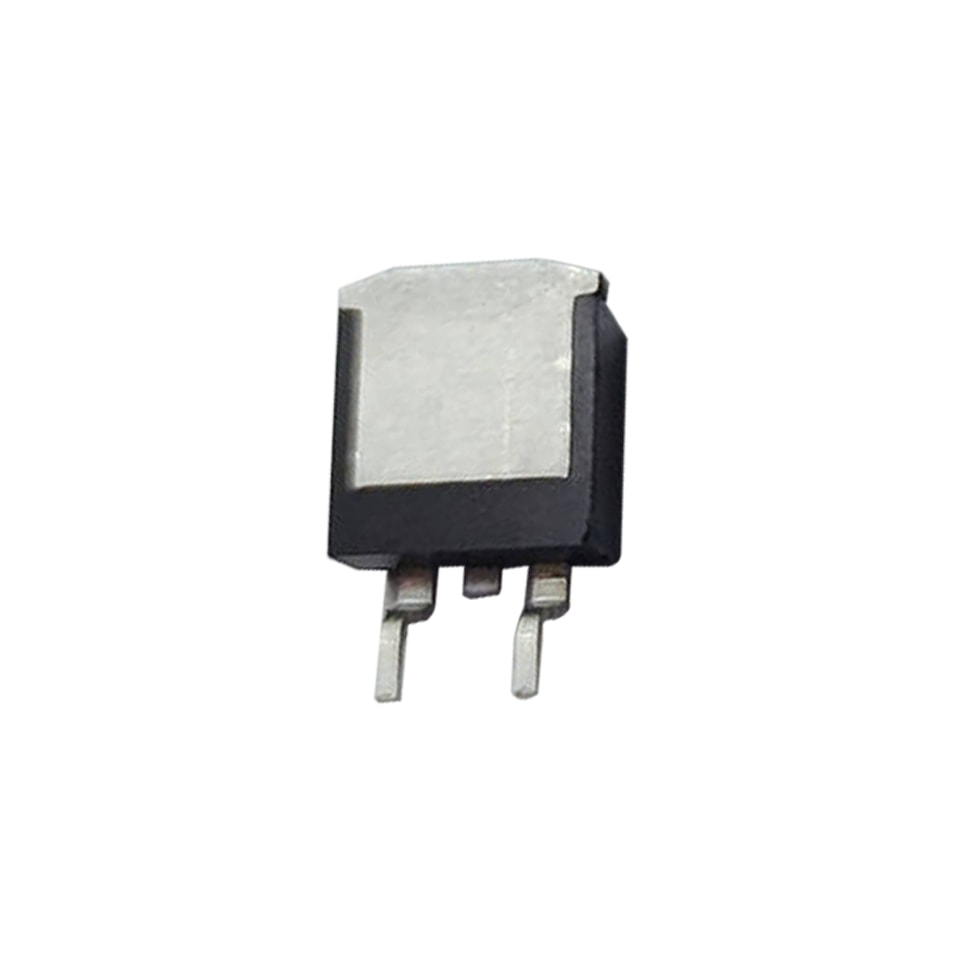

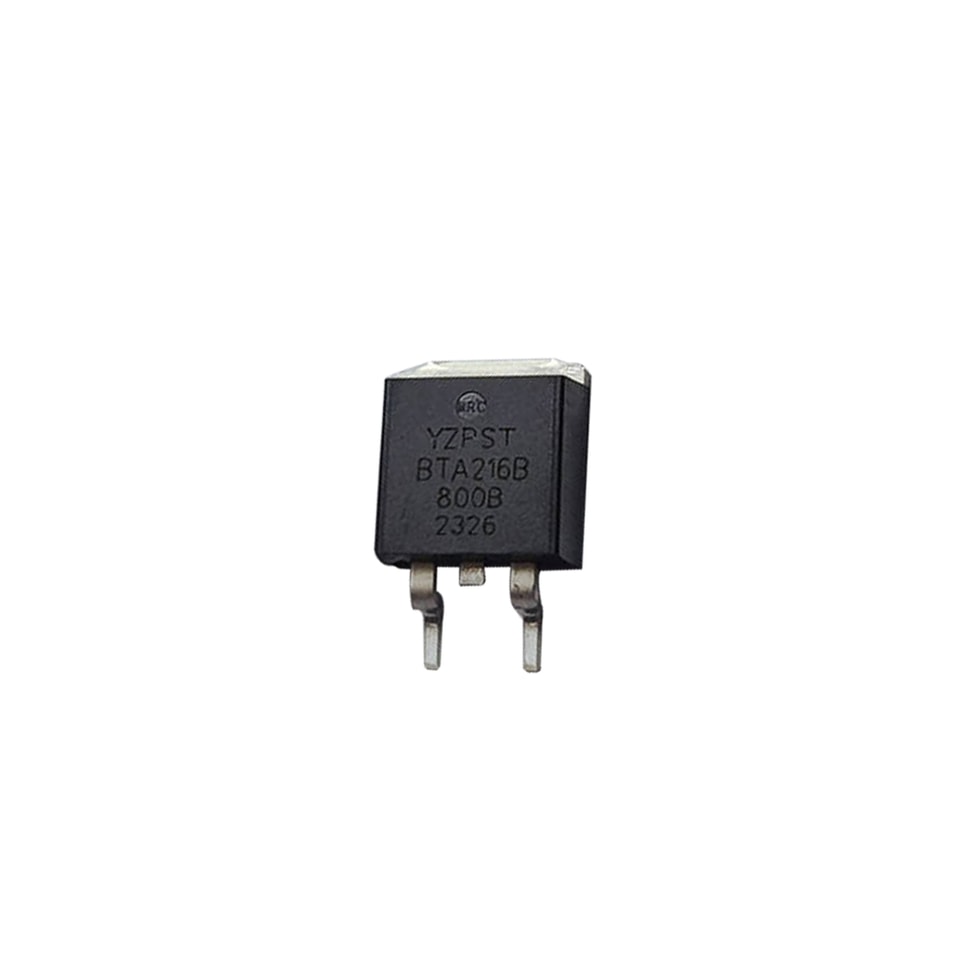

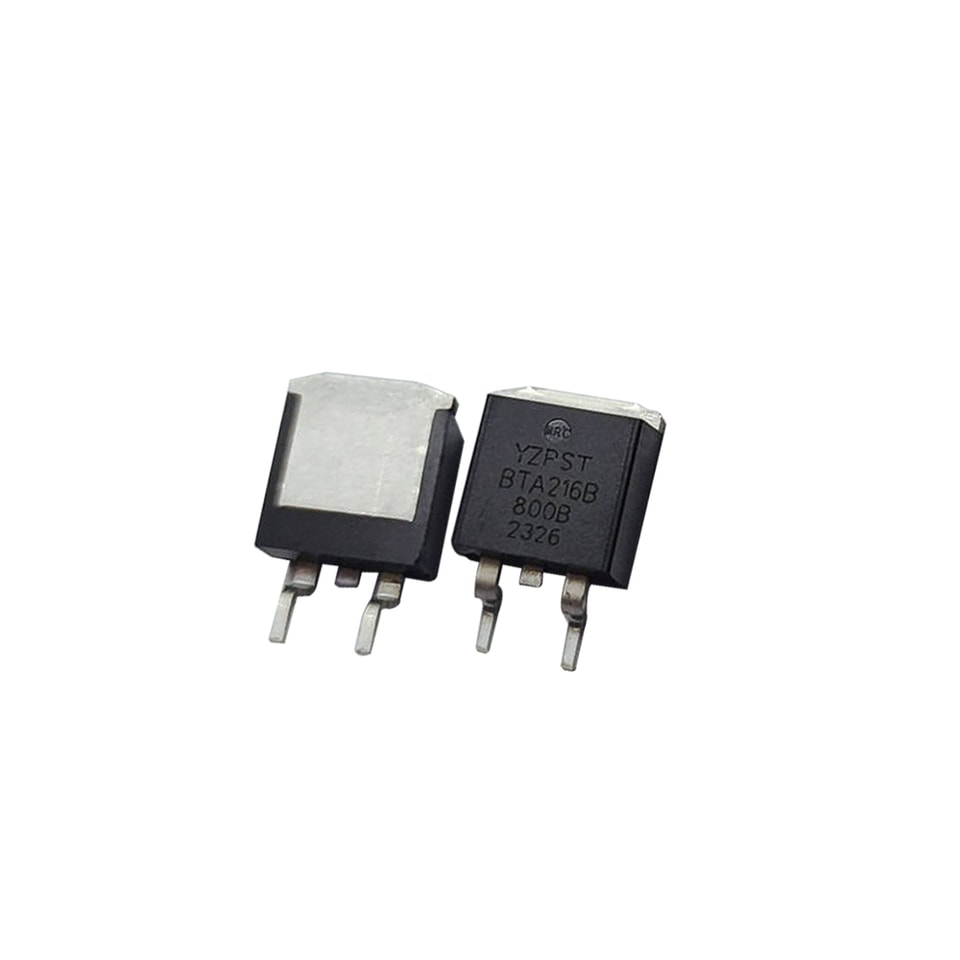

YZPST-BTA216B-800B 800V BTA216B-800B triac adapté pour la commutation AC à usage général
DESCRIPTION:
En raison de la passivation au verre de séparation, ces dispositifs présentent de bonnes performances en dv/dt et en fiabilité. La série Triac est adaptée à la commutation AC à usage général. Ils peuvent être utilisés comme fonction marche/arrêt dans des applications telles que les relais statiques, la régulation de chauffage, ou pour le contrôle de phase dans les gradateurs lumineux, les régulateurs de vitesse de moteur.
.jpg)
BTA216B-600B/800B TRIACS
DESCRIPTION:
En raison de la passivation du verre de séparation, ces dispositifs présentent de bonnes performances en dv/dt et en fiabilité. La série Triac est adaptée à la commutation AC à usage général. Ils peuvent être utilisés comme fonction marche/arrêt dans des applications telles que les relais statiques, la régulation de chauffage, ou pour le contrôle de phase dans les gradateurs lumineux, les régulateurs de vitesse de moteur.
CARACTÉRISTIQUES PRINCIPALES
| Symbole | Valeur | Unité |
| I T(RMS) | 16 | A |
| V DRM /V RRM | 600/800 | V |
| I GT | \ 10 | mA |
VALEURS MAXIMALES ABSOLUES
| Symbole | PARAMÈTRE | Valeur | Unité | |
| I T(RMS) | Courant efficace sur l'état conducteur (pleine sinusoïdale ne onde) | À -263. Non - Ins T C \ 99℃ | 16 | A |
| Courant de crête en on-state non répétitif | t=20ms | 140 | ||
| I TSM | (pleine onde sinusoïdale, Tj=25℃) | t= 16.7ms | 150 | A |
| I 2 t | I 2 t Value for fusing | t= 10ms | 98 | A 2 S |
| di/dt | Répétitif taux de hausse de sur - état Actuel après déclenchement | I TM = 20 A; I G = 0.2 A dI G / dt = 0.2 A/ us | 100 | A/ us |
| I GM | Peak gate actuel, | — | 2 | A |
| V GM | Tension de grille maximale | — | 5 | W |
| P GM | Puissance de grille maximale | — | 5 | W |
| P G(AV) | Puissance moyenne de grille | sur une période de 20 ms | 0,5 | W |
| T stg | Storage température de jonction ra nge | -40 à +150 | C | |
| T j | Fonctionnement jonction température plage | 125 | C | |
CARACTÉRISTIQUES ÉLECTRIQUES (Tj = 25°C, sauf indication contraire)
CARACTÉRISTIQUES STATIQUES
| Symbole | Paramètre | Condition de test | Quadrant | Valeur | Unité | ||
| MIN | TYPE | MAX | |||||
| I GT | Courant de déclenchement de la gâchette | V D = 12V, I T =0. 1A | u2160-u2161-u2162 | - | - | 10 | mA |
| V D = 12V, I T =0. 1A | - | 0.7 | 1.5 | ||||
| V GT | Tension de déclenchement de la gâchette | V D =400V, I T =0. 1A,T j = 125°C | 0.25 | 0.4 | - | V | |
| V T | Tension de l'état actif | I T =20A | - | 1.2 | 1.5 | V | |
| I H | Courant de maintien | V D = 12V, I G T =0. 1A | u2160-u2161-u2162 | - | - | mA | |
| I-II | - | - | 60 | mA | |||
| I L | Courant de verrouillage | V D = 12V, I G T =0. 1A | II | - | - | 90 | mA |
| I D | Courant de fuite à l'état désactivé | V D = V DRM(max); T j = 125 °C | - | 0.1 | 0,5 | mA | |

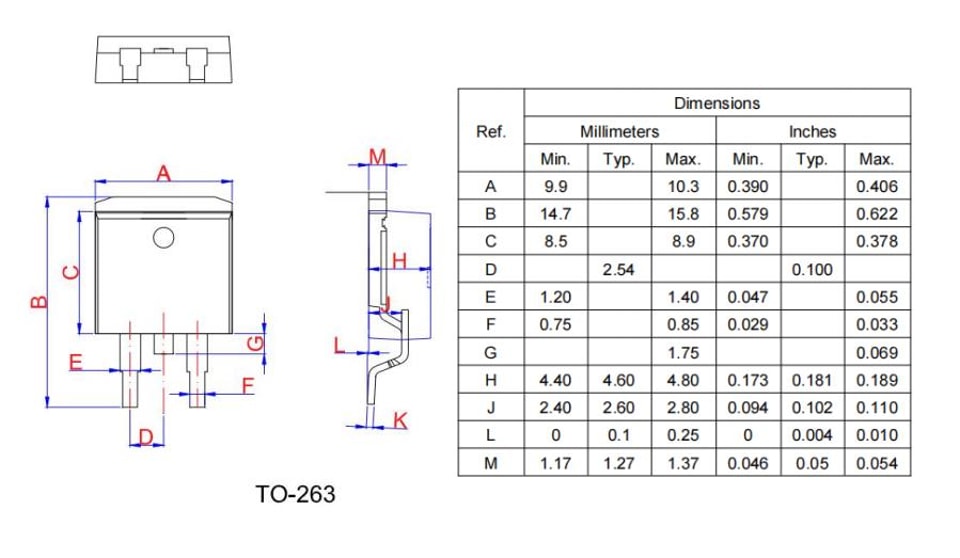

PACKAGE
MECHANICAL
DATA
TO-263
