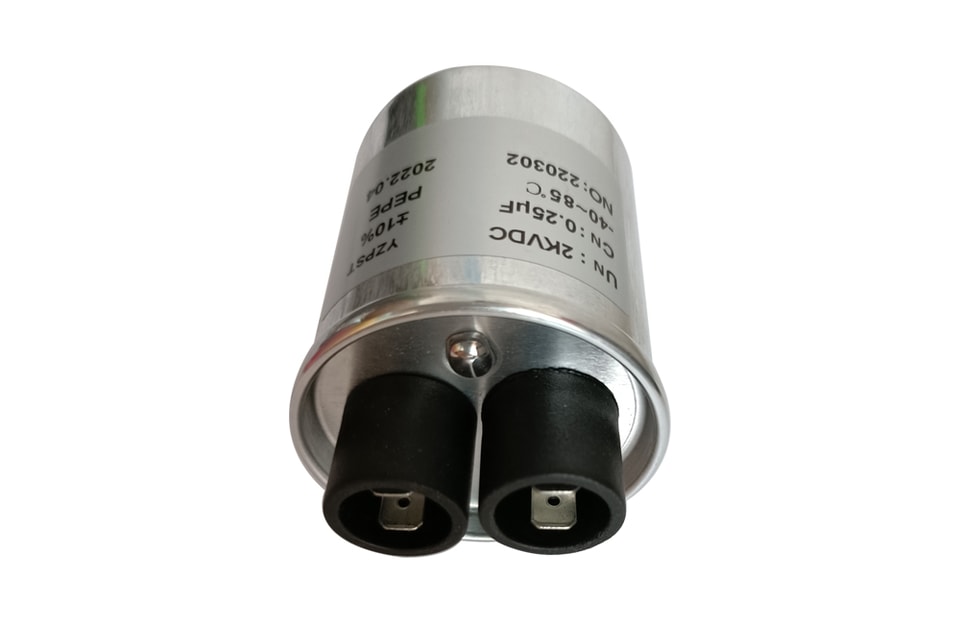

YZPST-2kVDC-0.25UF

Condensateur d’amortissement et d’absorption

YZPST-2kVDC-0.25μF

1. Utilisation du produit
Ce produit est principalement utilisé pour la commutation des semi-conducteurs, la protection, le filtrage et le stockage d’énergie dans les appareils électriques de puissance.
2. Caractéristiques du produit
2.1 Caractéristiques : le condensateur contient un film de polypropylène de haute qualité et un imprégnant isolant à basse température, sans PCB. Les électrodes sont fabriquées en feuille d’aluminium spéciale pour l’électronique ; conception enroulée non inductive. Supporte des courants transitoires élevés et des impulsions haute tension sans perte de capacité. Faible dissipation, excellente étanchéité, bonne dissipation thermique, longue durée de vie, antidéflagrant et haut niveau de sécurité.
2.2 Aspect : boîtier en oxyde d’aluminium dépoli, esthétique soignée. Étiquette PET anticorrosion, sans décollement ni décoloration, petite taille, léger et facile à installer, etc.
3. Paramètres techniques
3.1 Paramètre principal
3.1 Sous refroidissement par air naturel : la température maximale du boîtier du condensateur en service est de 70 °C
3.2 Altitude : ≤1000 m
3.3 Humidité relative : ≤95 %
3.4 Tension assignée : UN=2kVDC
3.5 fréquence fondamentale : 50 Hz
3.6 capacité nominale : CN=0.25μF
3.7 Tolérance de capacité : ±10 %
3.8 Tangente de l’angle de perte d’un condensateur tanδ(1kHz)≤0.0005
3.9 Résistance d’isolement : RC≥3000S
3.10 Tension d’essai aux bornes : UTTDC=4kVDC, 10S
3.11 Tension entre la borne et le boîtier : UTTDC=5kVDC, 10S
3.12 Boîtier : boîtier cylindrique en aluminium
3.13 Essai d’étanchéité : aucune fuite pendant 4 heures à la température nominale de 75 °C ± 5 °C
3.14 Essai de décharge entre les bornes : 1,1Nvoltage, 10 s supportent 20 cycles de charge et de décharge en courant continu en polarité, sans claquage ni perte de capacité.
3.2 Surcharge
Le condensateur peut fonctionner selon le tableau ci-dessous, dans lequel la surtension ci-dessus
1,1Un est basée sur l’absence de réduction manifeste de la durée de vie du condensateur.

Tableau 1 : surtension à fréquence industrielle

4. Conditions d’utilisation
4.1 Utilisation en intérieur
4.2 Altitude du lieu d’installation ≤ 1000 m
4.3 Humidité ambiante inférieure à 85 %
4.4 Catégorie de température : −40/D
4.5 La température de fonctionnement prolongé du condensateur est inférieure à 55 °C
4.6 Absence de vapeur ou d’air fortement corrosif pour les métaux dans l’environnement
4.7 Aucune vibration mécanique intense, ni matériaux explosifs ou inflammables
4.8 L’installation doit éviter les champs magnétiques intenses
Plan du produit：

Pour plus d’informations surYZPST-2kVDC-0.25UFveuillez télécharger le fichier PDF ci-dessus nommé « YZPST-2kVDC-0.25UF »
