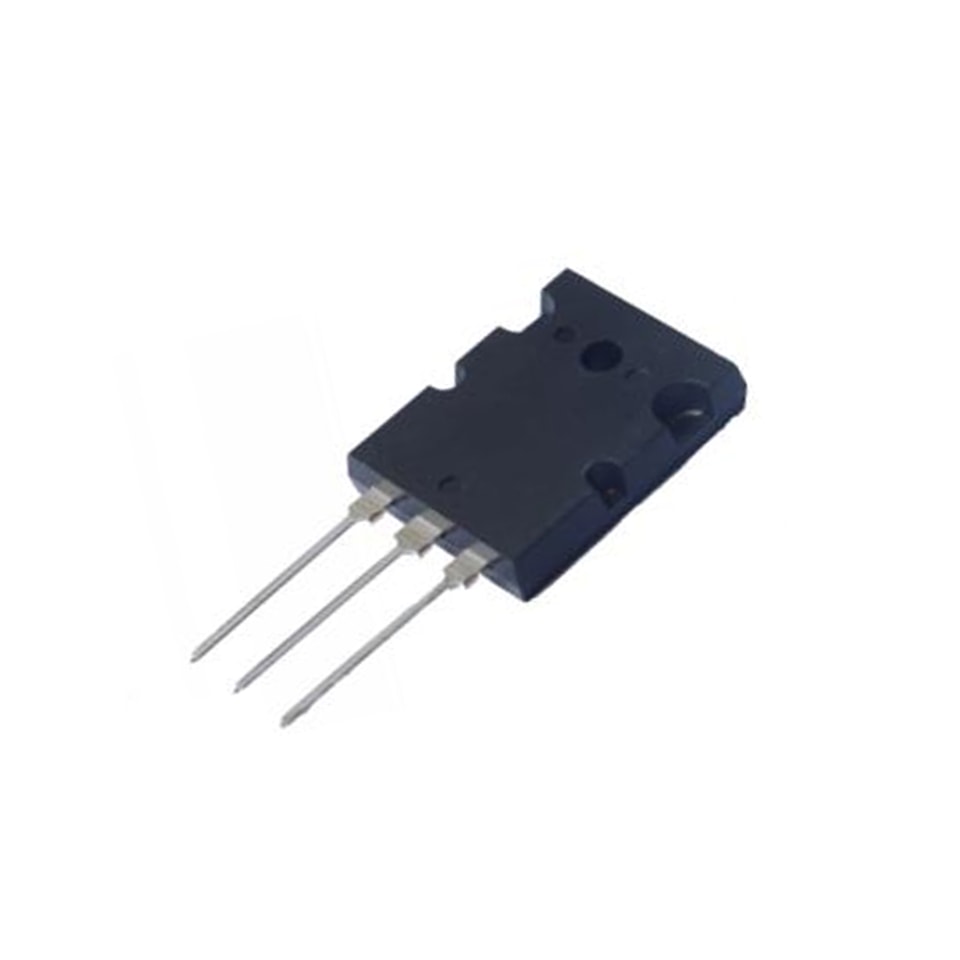

YZPST-2SC5200/YZPST-2SA1943
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Transistor de type NPN2SC5200
1. Aperçu
Le 2SC5200 est un transistor de type NPN, complémentaire du 2SA1943, utilisé dans l’amplification audio de puissance et les circuits de conversion de puissance.

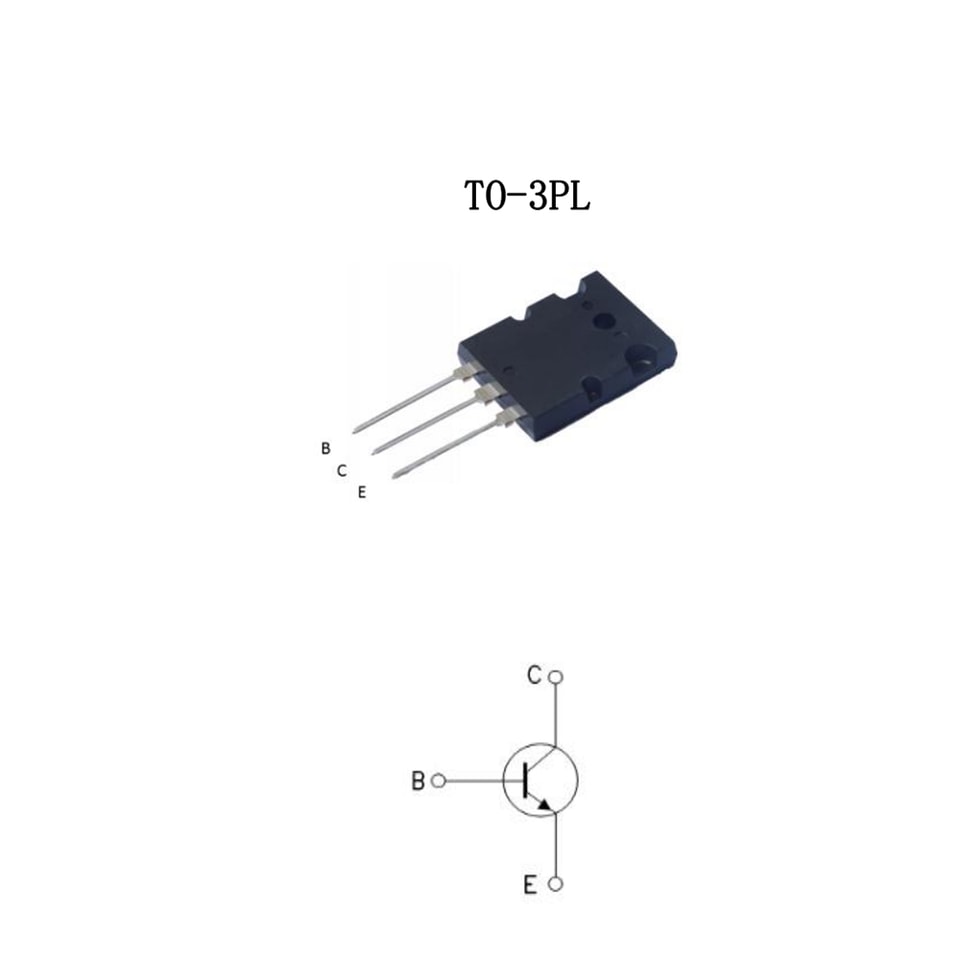

Format de boîtier : TO-3PL
- Caractéristiques électriques
2.1 Valeurs limites
Symbole | Valeur nominale | unité |
VCEO | 230 | V |
VCBO | 230 | V |
VEBO | 5 | V |
Ic | 15 | A |
IB | 1.5 | A |
Ptot | 150 | W |
Tj | 150 | ℃ |
Tstg | -55 à 150 | ℃ |
2.2 Paramètres électriques
| Valeur de spécification |
| |||
Symbole | Conditions d’essai | Min | Typique | Max | unité |
ICBO | VCB = 230 V，IE = 0 |
|
| 5 | μA |
IEBO | VEB = 5 V，IC = 0 |
|
| 5 | μA |
VCBO | IC= 1mA | 230 |
|
| V |
VCEO | IC= 1mA | 230 |
|
| V |
VEBO | IB= 1mA | 5 |
|
| V |
hFE（1） | IC= 1A,VCE= 5V | 55 |
| 160 |
|
hFE（2） | IC= 7A,VCE= 5V | 35 |
|
|
|
VCE sat | IC= 5A,IB= 0.5 A |
|
| 1.5 | V |
VBE sat | IC= 5A,IB= 0.5A |
|
| 2 | V |

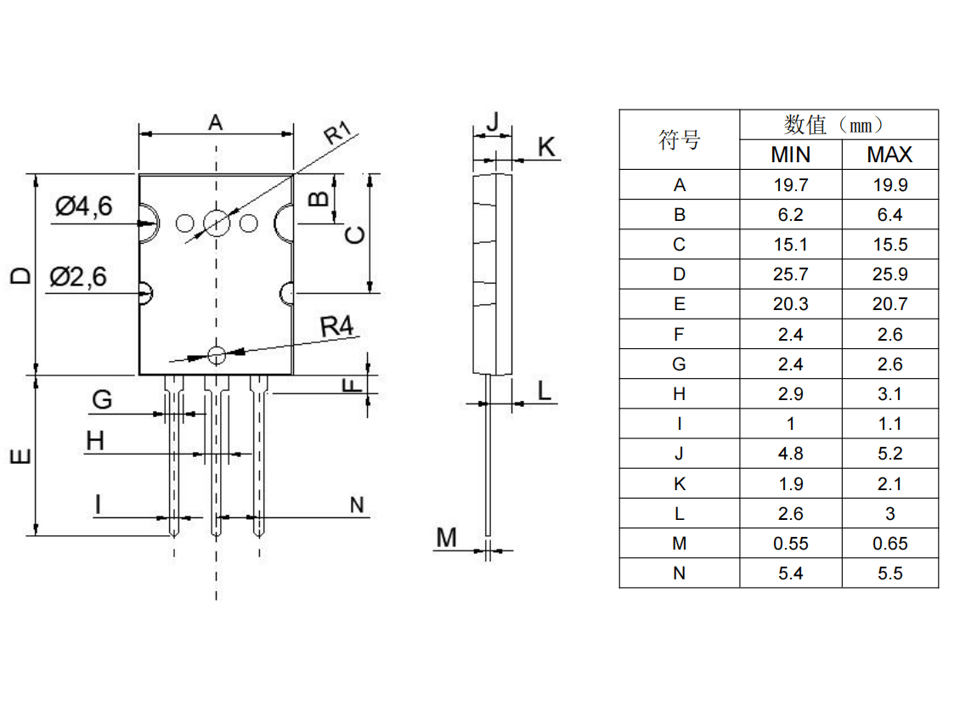

3. Dimensions
Transistor de type NPN2SA1943
1. Aperçu
Le 2SA1943 est un transistor de type NPN, complémentaire du 2SC5200, utilisé dans les circuits d'amplification audio de puissance et de conversion de puissance.
Format de boîtier : TO-3PL
- Caractéristiques électriques
2.1 Valeurs limites
Symbole | Valeur nominale | unité |
VCEO | -230 | V |
VCBO | -230 | V |
VEBO | -5 | V |
Ic | -15 | A |
IB | -1.5 |
|
Ptot | 150 | W |
Tj | 150 | ℃ |
Tstg | -55 à 150 | ℃ |
2.2 Paramètres électriques
| Valeur de spécification |
| |||
Symbole | Conditions d’essai | Min | Typique | Max | unité |
ICBO | VCB= -230 V |
|
| -5 | μA |
IEBO | VEB= -5 V |
|
| -5 | μA |
VCBO | IC= - 1mA | -230 |
|
| V |
VCEO | IC= - 1mA | -230 |
|
| V |
VEBO | IB= - 1mA | -5 |
|
| V |
hFE（1） | IC= - 1A,VCE= -5V | 55 |
| 160 |
|
hFE（2） | IC= -7A,VCE= -5V | 35 |
|
|
|
VCE sat | IC= -5A,IB= -0.5A |
|
| -1.5 | V |
VBE sat | IC= -5A,IB= -0.5A |
|
| -2 | V |

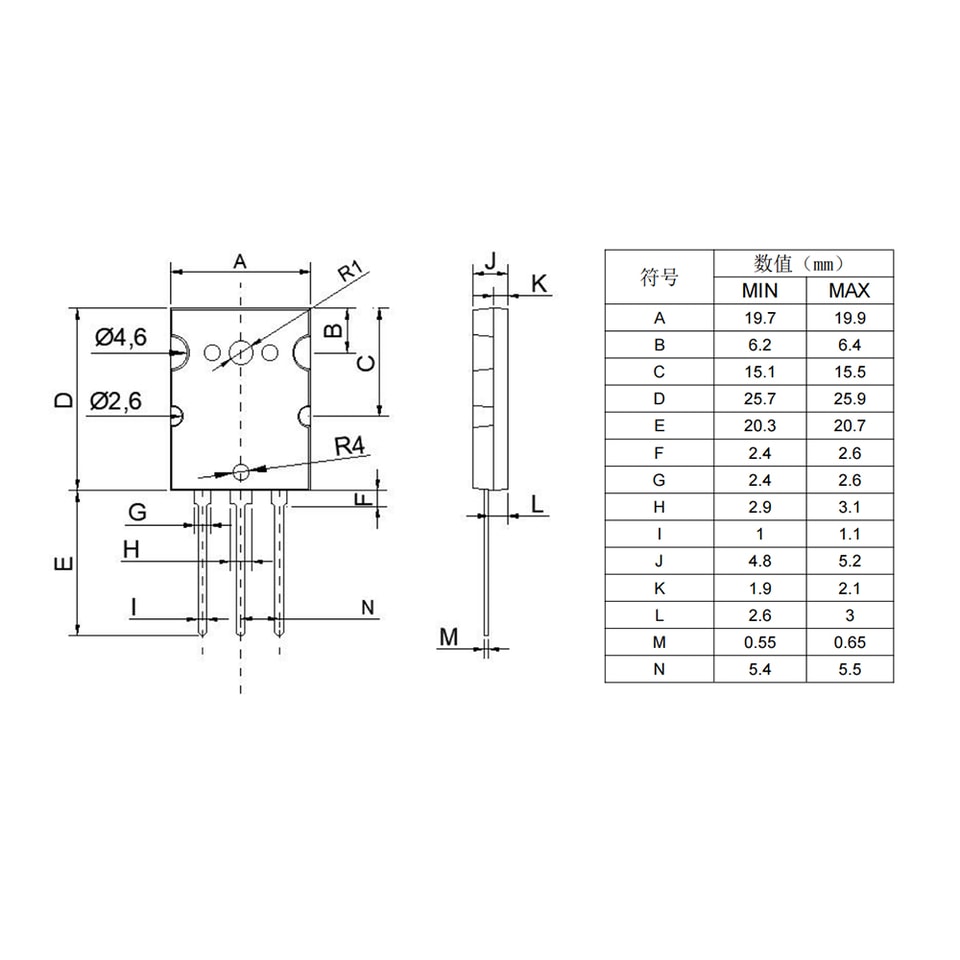

3. Dimensions
Pour plus d’informations surYZPST-2SC5200/YZPST-2SA1943veuillez télécharger le fichier PDF ci-dessus nommé « YZPST-2SC5200 et YZPST-2SA1943"
