YZPST-BT139-600E Triac 600 V BT139-600E 16 A avec faible courant de maintien et de verrouillage
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

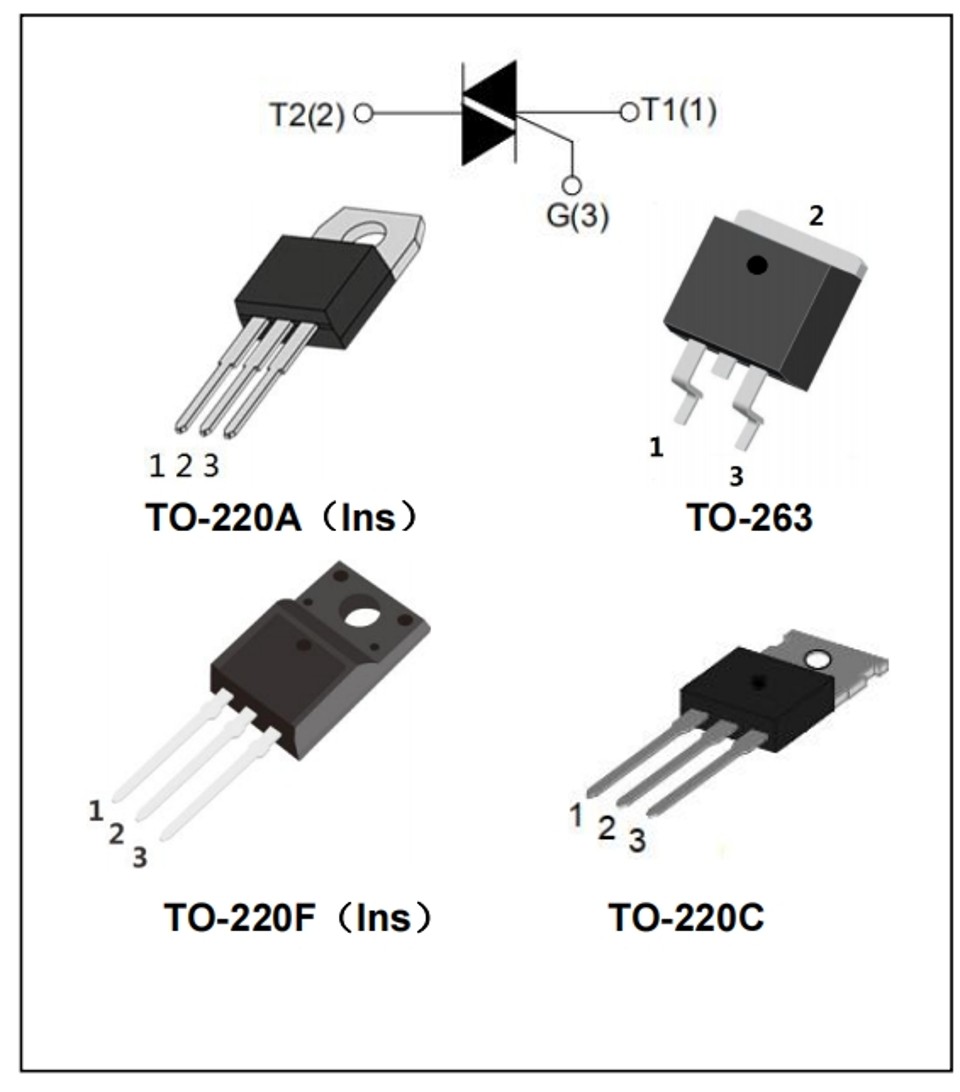

P/N : Série YZPST-BT139 Triacs 16 A
YZPST-BT139-600E
DESCRIPTION :
Avec un faible courant de maintien et de verrouillage, les triacs de la série BT139 sont particulièrement recommandés pour une utilisation sur des charges de puissance de type résistif de taille moyenne et petite.
PRINCIPALES CARACTÉRISTIQUES :
symbole | valeur | unité |
IT(RMS) | 16 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1,6 | V |
MAXIMALES ABSOLUES CARACTÉRISTIQUES NOMINALES :
| Paramètre | Symbole | Valeur | Unité | |
| de stockage plage de température de jonction | Tstg | -40~150 | ℃ | |
| En fonctionnement plage de température de jonction | Tj | -40~125 | ℃ | |
| Tension de blocage répétitive de crête à l’état bloqué (Tj=25℃) | VDRM | 600/800 | V | |
| Crête répétitive tension inverse votage (Tj=25℃) | VRRM | 600/800 | V | |
| Courant efficace à l’état passant | IT(EFF) | 16 | A | |
| Non répétitif de surtension crête en conduction courant | ||||
| (cycle complet, F=50 Hz) | ITSM | 140 | A | |
| I2valeur t pour le fusible (tp=10 ms) | I2t | 98 | A2s | |
| Taux critique de montée de à l’état passant courant (IG=2 × IGT) | Ⅰ- Ⅱ-Ⅲ | 50 | ||
| dI/dt | Ⅳ | 10 | A/ μs | |
| Crête de grille courant | IGM | 2 | A | |
Dissipation de puissance moyenne de gâchette | PG(AV) | 0.5 | W |
Puissance de crête de gâchette | PGM | 5 | W |
CARACTÉRISTIQUES ÉLECTRIQUES (Tj=25℃ sauf indication contraire)
| Paramètre | Valeur | ||||||
| Condition d’essai | Quadrant | D | E | F | Unité | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 10 | 25 | ||||
| IGT | Ⅳ | 10 | 25 | 70 | mA | ||
| VGT | VD=12 V, RL=33 Ω | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MAX | 1.3 | V | ||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MIN | 0.2 | V | ||
| IH | IT=100mA | MAX | 10 | 20 | 40 | mA | |
| Ⅰ-Ⅲ-Ⅳ | 15 | 30 | 50 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 20 | 40 | 70 | mA |
| VD=0.66×VDRM Tj=125℃ Porte ouverte | |||||||
| dV/dt | MIN | 20 | 50 | 100 | V/ µs | ||
THERMIQUES RÉSISTANCES
| Symbole | Condition d’essai | Valeur | Unité | |
| TO-220C | 1.3 | |||
| Rth(j-c) | jonction à boîtier(CA) | TO-220A(Ins) | 2 | ℃/W |

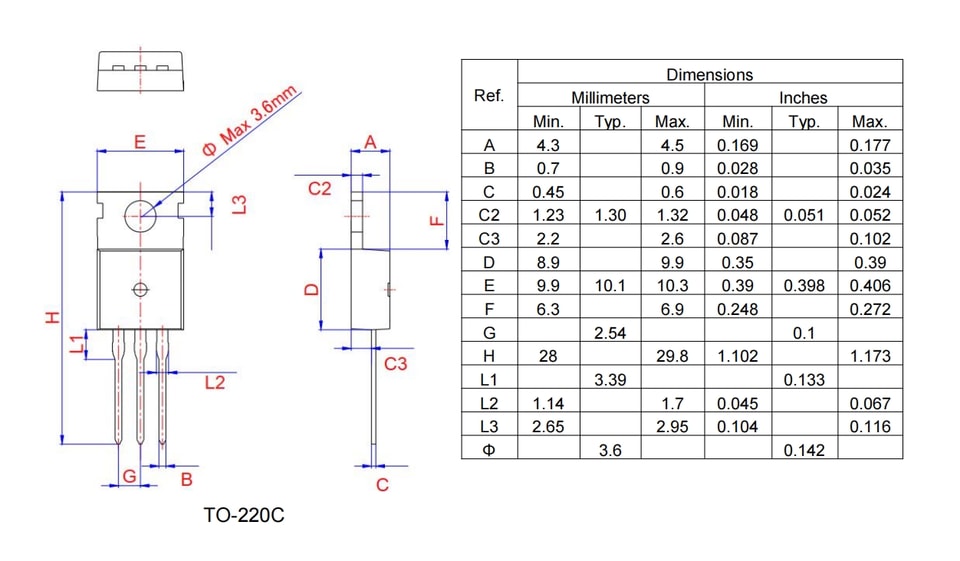

BOÎTIER DONNÉES MÉCANIQUES
.jpg)
.jpg)
