Modules de diodes redresseuses

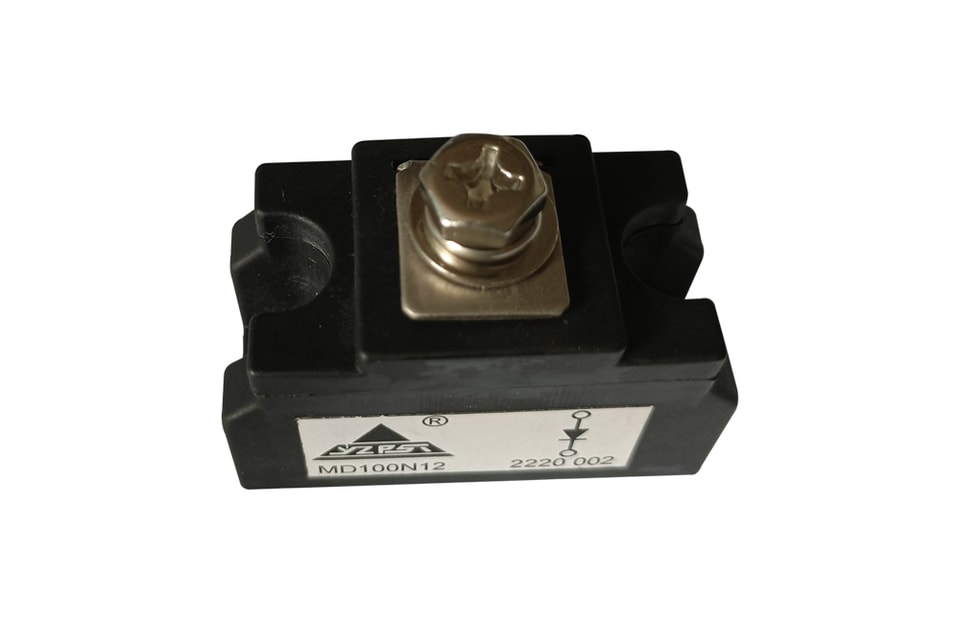

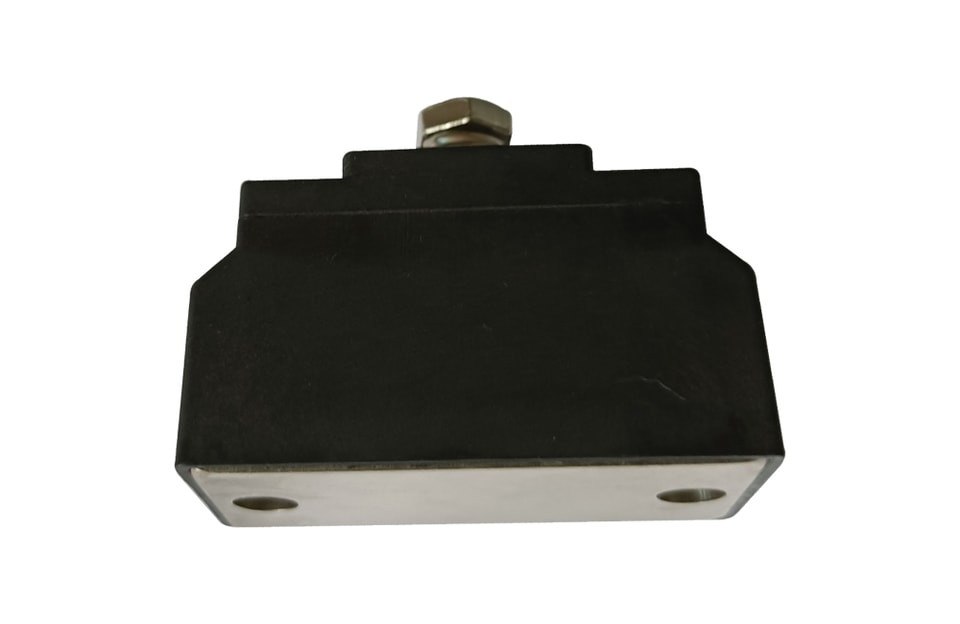

YZPST-MD100N12
Caractéristiques
Transfert thermique via une base métallique isolée en céramique d’oxyde d’aluminium
Assemblages brasés à l’argent pour une fiabilité élevée
Reconnu UL
Applications typiques
Redresseur pour applications d’entraînement
Redresseurs pour UBS
Chargeurs de batteries
TENUE EN BLOCAGE
Symbole | Condition | Valeurs | Unité |
VRRM VRSM | Tj= Tj Max. | 1200 1300 | V |
IRRM | À VRRM，monophasé，demi-onde，Tj= Tj Max. | 3 | mA |
VISO | 50Hz, efficace ; 1 s / 1 min |
| V |
CONDUCTION
Symbole | Condition | Valeurs | Unité |
IF(AV) | TC=100°C ;180° sinusoïde | 100 | A |
IF(RMS) | TC=100°C ;180° sinusoïde | 180 | A |
IFSM | Tj= Tj Max.; t = 10 ms (50 Hz) ; sinusoïde | 2000 | A |
I2t | Tj= Tj Max.; t = 10 ms (50 Hz) ; sinusoïde | 20 | kA2S |
VF(TO) | (I > π x IF(AV)), Tj = TjMax. | 0.87 | V |
rF | (I > π x IF(AV)), Tj = TjMax. | 2.45 | mΩ |
VFM | Courant à l’état passant300A, Tj=25°C | 1.50 | V |
Caractéristiques électriques
Symbole | Condition | Valeurs | Unité |
Rth(j-c) | par module | 0.1 | L/W |
Rth(c-h) | par module | 0.11 | L/W |
Tj |
| -40 ~ + 130 | °C |
Tstg |
| -40 ~ + 125 | °C |
M | couple de montage | 5 | N·m |
couple de serrage des bornes | 3 | N·m | |
W |
|
| g |
Dessin d’ensemble
Pour plus d’informations surYZPST-MD100N12Veuillez télécharger le fichier PDF ci-dessus nommé « YZPST-MD100N12 »
