COMPOSANT DE PUISSANCE
Condensateur continu
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

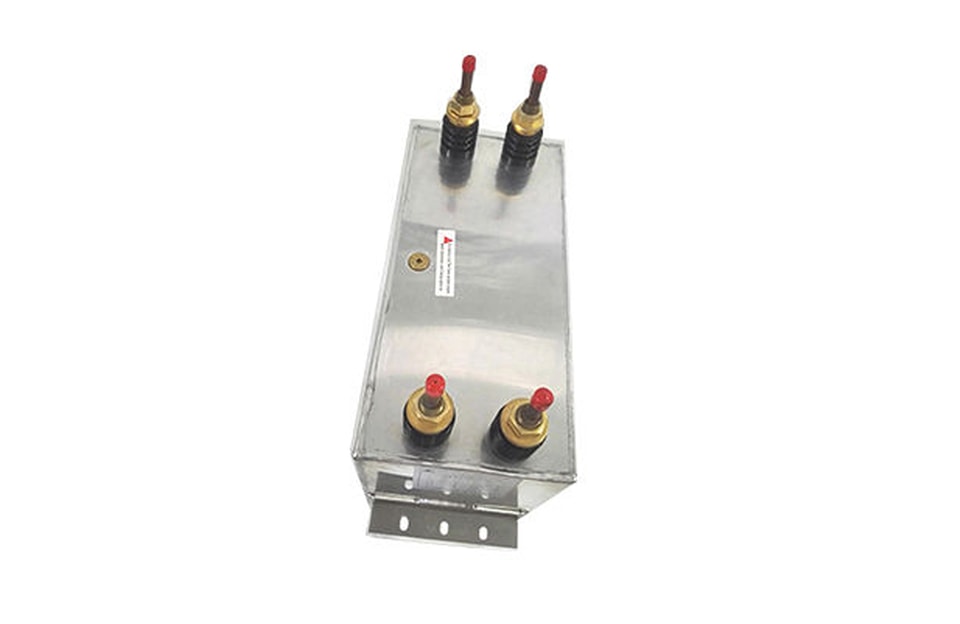

Série DCMJ, condensateur de puissance de filtrage CC refroidi par eau pour basses/moyennes fréquences
Fonction et application :
À appliquer pour une tension d’entrée CA de 380 à 1150 V, une tension continue moyenne inférieure à 2 kV, un circuit en série d’alimentation de four à induction à basse fréquence (<1 kHz) et à moyenne fréquence (1-8 kHz).
Points techniques distinctifs :
* Film métallique à dépôt spécial, dv/dt et di/dt élevés
* Refroidissement par eau sur les deux faces, améliorant la capacité de courant électronique
* Schéma de refroidissement par eau simple / groupé personnalisable
* L’eau de refroidissement doit être de l’eau pure ; la température de l’eau de sortie sera inférieure à 40 °C
Conditions d’utilisation / paramètres techniques / normes du produit :
Plage de température : -25 °C à +50 °C
Tension nominale : UN (cc) : ≤ 2 kV (CC)
Capacité nominale CN : ≤ 8000 µF
Tolérance de capacité △C : ±5 %
Courant maximal Irms : ≤ 2500 A（Les produits peuvent être personnalisés,
3000-4000 A）
Normes des produits :
IEC61071-1（1991）
GB/T17702.1-1999
Peut également être fabriqué selon les normes du client
Solution d’application de condensateurs de puissance pour four à induction / commutation marche-arrêt / alimentation de machine à souder
Série DCMJ, condensateur de puissance de filtrage CC refroidi par eau pour basses/moyennes fréquences
Fonction et application :
À appliquer pour une tension d’entrée CA de 380 à 1150 V, une tension continue moyenne inférieure à 2 kV, un circuit en série d’alimentation de four à induction à basse fréquence (<1 kHz) et à moyenne fréquence (1-8 kHz).
Points techniques distinctifs :
* Film métallique à dépôt spécial, dv/dt et di/dt élevés
* Refroidissement par eau sur les deux faces, améliorant la capacité de courant électronique
* Schéma de refroidissement par eau simple / groupé personnalisable
* L’eau de refroidissement doit être de l’eau pure ; la température de l’eau de sortie sera inférieure à 40 °C
Conditions d’utilisation / paramètres techniques / normes du produit :
Plage de température : -25 °C à +50 °C
Tension nominale : UN (cc) : ≤ 2 kV (CC)
Capacité nominale CN : ≤ 8000 µF
Tolérance de capacité △C : ±5 %
Courant maximal Irms : ≤ 2500 A（Les produits peuvent être personnalisés,
3000-4000 A）
Normes des produits :
IEC61071-1（1991）
GB/T17702.1-1999
Peut également être fabriqué selon les normes du client
Pour plus d’informations sur le condensateur DC, veuillez télécharger le fichier PDF ci-dessus intitulé « Power Capacitor »
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
DCMJ UN —— CN，FN，Imax
* Peut être personnalisé en groupements 2/4, refroidissement par eau simple.
La conception sur mesure est également acceptée
La conception sur mesure est également acceptée
Pour plus d’informations sur le condensateur DC, veuillez télécharger le fichier PDF ci-dessus intitulé « Power Capacitor »

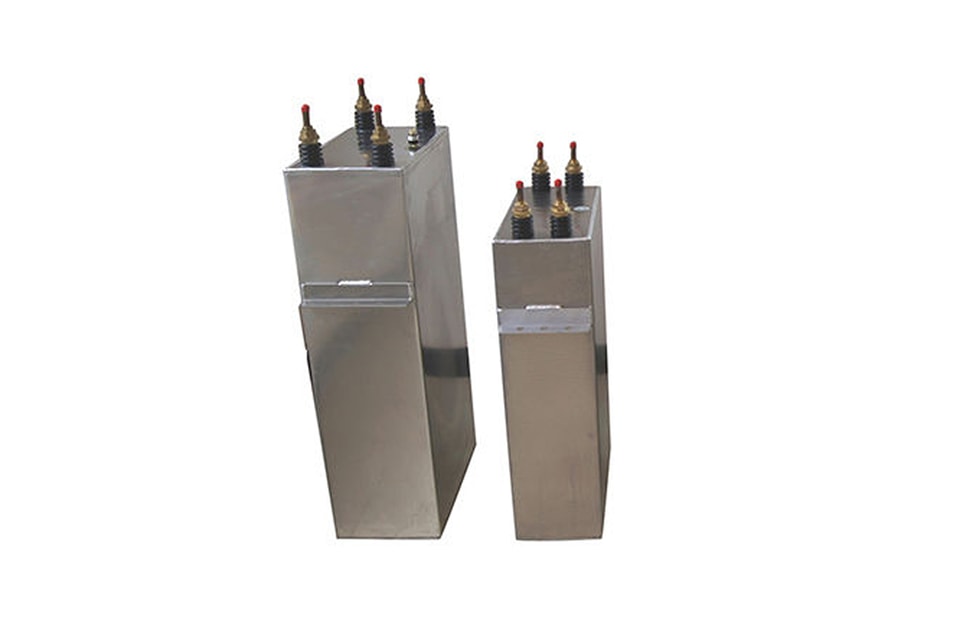

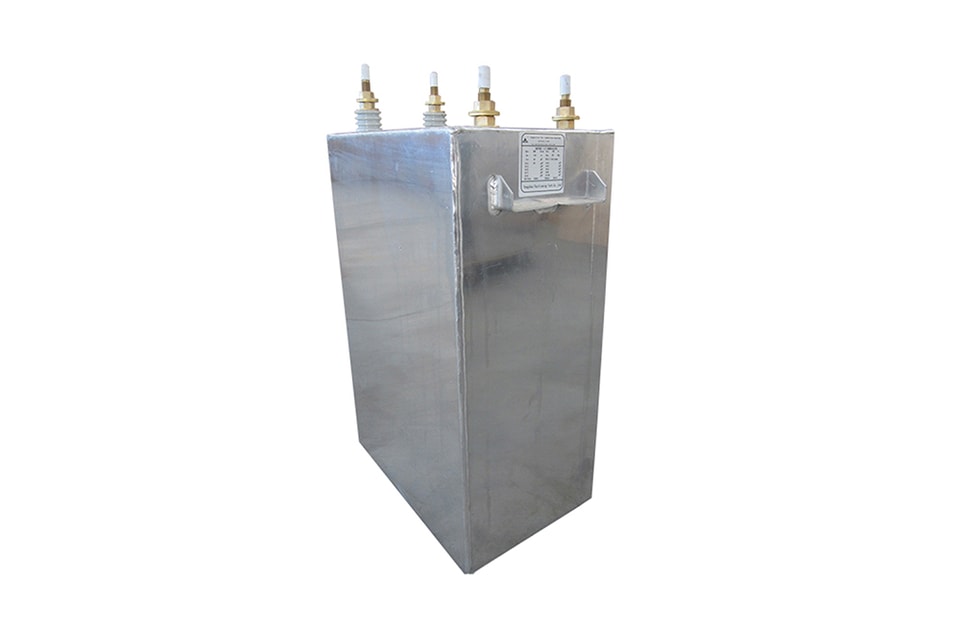

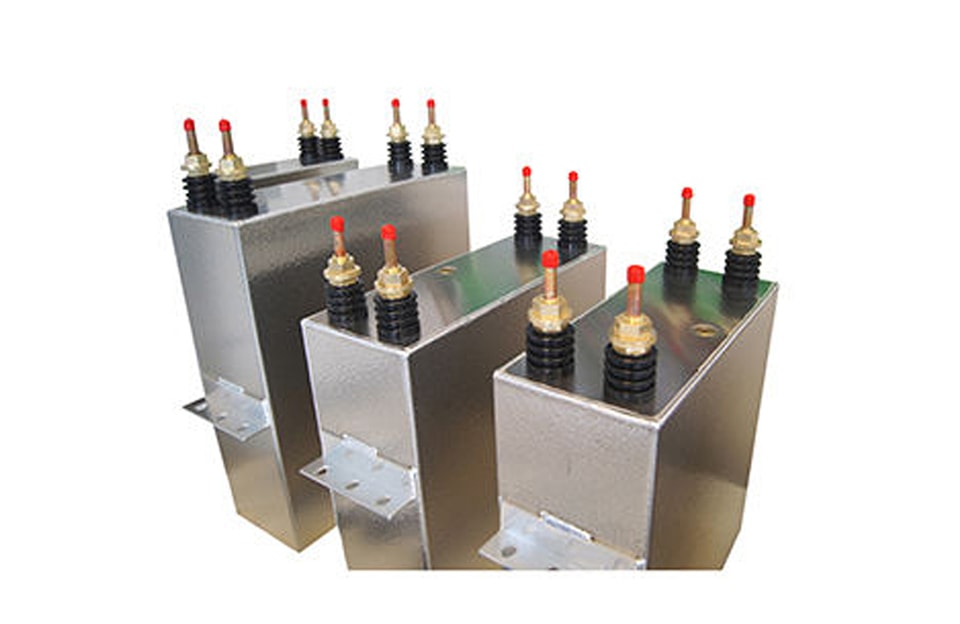

YZPST peut fournir la liste suivante de condensateurs de chauffage par induction équivalents à GE
| Type | Tension (kV) | Cap. (kvar) | Fréquence (kHz) | Valeur de capacité | L (mm) | l (mm) | H (mm) |
| RAM0.55-1089-3.2S | 0.55 | 1089 | 3.2 | 179.1 | 342.9 | 136.7 | 342.9 |
| RAM0.625-883-1.2SS | 0.625 | 883 | 1.2 | 299.9 | 342.9 | 136.7 | 330.2 |
| RAM1.0-3000-0.3S | 1 | 3000 | 0.3 | 1592.3 | 558.8 | 203.2 | 711.2 |
| RAM1.2-200-0.06S | 1.2 | 200 | 3.2 | 6.9 | 342.9 | 111.3 | 393.7 |
| RAM1.25-3000-10S | 1.25 | 3000 | 10 | 30.5 | 330.2 | 127 | 342.9 |
| RAM1.5-2333-3S | 1.5 | 2333 | 3 | 55.1 | 342.9 | 111.3 | 330.2 |
| RAM1.8-2442-1.2S | 1.8 | 2442 | 1.2 | 100.1 | 558.8 | 114.3 | 342.9 |
| RAM2.2-4000-0.3S | 2.2 | 4000 | 0.3 | 438.6 | 558.8 | 203.2 | 711.2 |
| RAM2.4-62-0.3S | 2.4 | 62 | 0.3 | 5.7 | 203.2 | 101.6 | 282.7 |
| RAM2.25-49-0.15S | 2.25 | 49 | 0.15 | 10.2 | 203.2 | 101.6 | 282.7 |
| RAM2.8-4000-0.3S | 2.8 | 4000 | 0.3 | 270.8 | 558.8 | 203.2 | 711.2 |
| RAM2.8-4800-0.4S | 2.8 | 4800 | 0.4 | 243.7 | 558.8 | 184.1 | 711.2 |
| RAM3.0-118-0.7S | 3 | 118 | 0.7 | 2.9 | 203.2 | 101.6 | 282.7 |
| RAM3.0-5450-0.7S | 3 | 5450 | 0.7 | 137.8 | 330 | 215 | 640 |
| RAM3.0-8400-0.7S | 3 | 8400 | 0.7 | 212.3 | 558.8 | 203.2 | 711.2 |
| RAM3.0-13400-1.2S | 3 | 13400 | 1.2 | 197.5 | 558.8 | 203.2 | 711.2 |
| RAM3.6-6000-0.5S | 3.6 | 6000 | 0.5 | 147.4 | 330 | 290 | 850 |
| RAM4.0-7500-0.4S | 4 | 7500 | 0.4 | 74.6 | 330 | 340 | 895 |
| RAM5.0-8000-0.4S | 5 | 8000 | 0.4 | 127.4 | 330 | 390 | 825 |
| RAM6.0-6000-0.3S | 6 | 6000 | 0.3 | 88.5 | 330 | 390 | 720 |
| DCMJ0.9-1640S | 0.9 | 1640 | 342.9 | 124 | 450.8 | ||
| DCMJ0.9-5000S | 0.9 | 5000 | 558.8 | 149.4 | 673.1 |
Aucun contenu produit supplémentaire n’est disponible.
