COMPOSANT DE PUISSANCE
Résistance CMS à couche épaisse
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques
Résistance CMS à couche épaisse
Cette déclaration s’applique aux résistances CMS à couche épaisse des séries SCR sans plomb et sans halogène produites par notre société.
Dans nos produits sans plomb, les électrodes d’extrémité sont conformes aux exigences RoHS et sont exemptes de plomb, tandis que le plomb présent dans le matériau en verre de la couche résistive est conforme
Conforme à la clause d’exclusion du plomb de la directive RoHS.
Ce produit appartient à la série universelle.
| type | Tension nominale maximale | Tension de surcharge maximale | T.C.R (ppm/℃) | Plage de résistance | JUMPER (0Ω) | Plage de température d’utilisation | |
| F(±1%)/D(±0,5%) E-24、E-96 | J(±5%) E-24 | ||||||
| 0201 | 25V | 50V | ±400 | 1Ω≦R＜9,1Ω | 1Ω≦R＜9,1Ω | 50mΩ MAX. | -55℃ ~ +125℃ |
| ±200 | 10 Ω≦R≦10MΩ | 10 Ω≦R≦10MΩ | |||||
| 0402 | 50V | 100V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ MAX. | -55℃ ~ +155℃ |
| ±400 | 1Ω≤ R＜9,1Ω | 1Ω≤ R＜9,1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 0603 | 75V | 150V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ MAX. | |
| ±400 | 1Ω≤ R＜9,1Ω | 1Ω≤ R＜9,1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 0805 | 150V | 300V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ MAX. | |
| ±400 | 1Ω≤ R＜9,1Ω | 1Ω≤ R＜9,1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 1206 | 200V | 400V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ MAX. | |
| ±400 | 1Ω≤ R＜9,1Ω | 1Ω≤ R＜9,1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 1210 | 200V | 400V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ MAX. | -55℃ ~ +155℃ |
| ±400 | 1Ω≤ R＜9,1Ω | 1Ω≤ R＜9,1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 2010 | 200V | 400V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ MAX. | |
| ±400 | 1Ω≤ R＜9,1Ω | 1Ω≤ R＜9,1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 2512 | 200V | 400V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ MAX. | |
| ±400 | 1Ω≤ R＜9,1Ω | 1Ω≤ R＜9,1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||

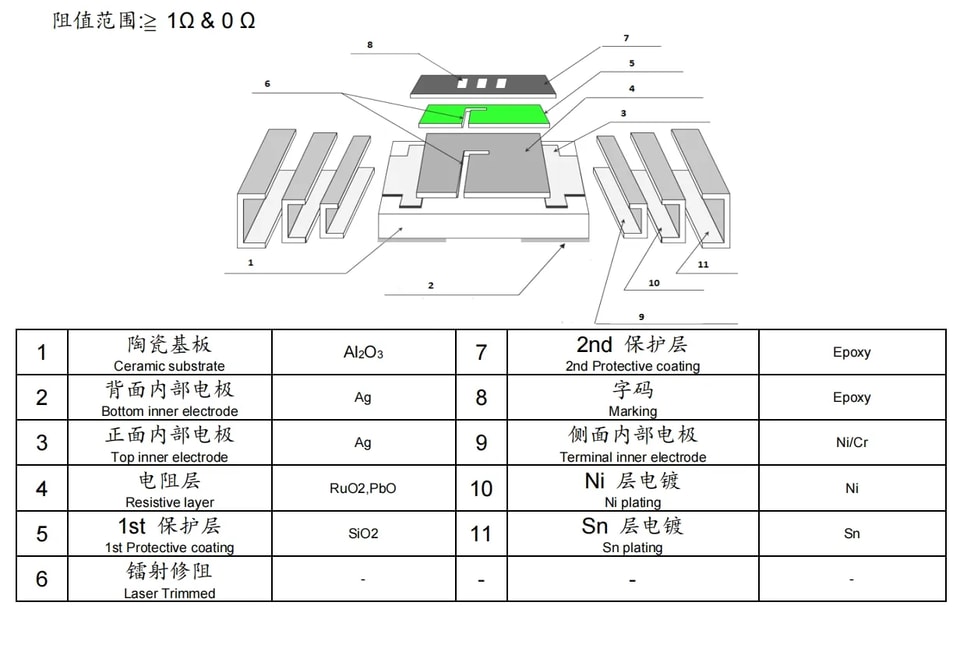

Schéma structurel
.webp)
Aucun contenu produit supplémentaire n’est disponible.
