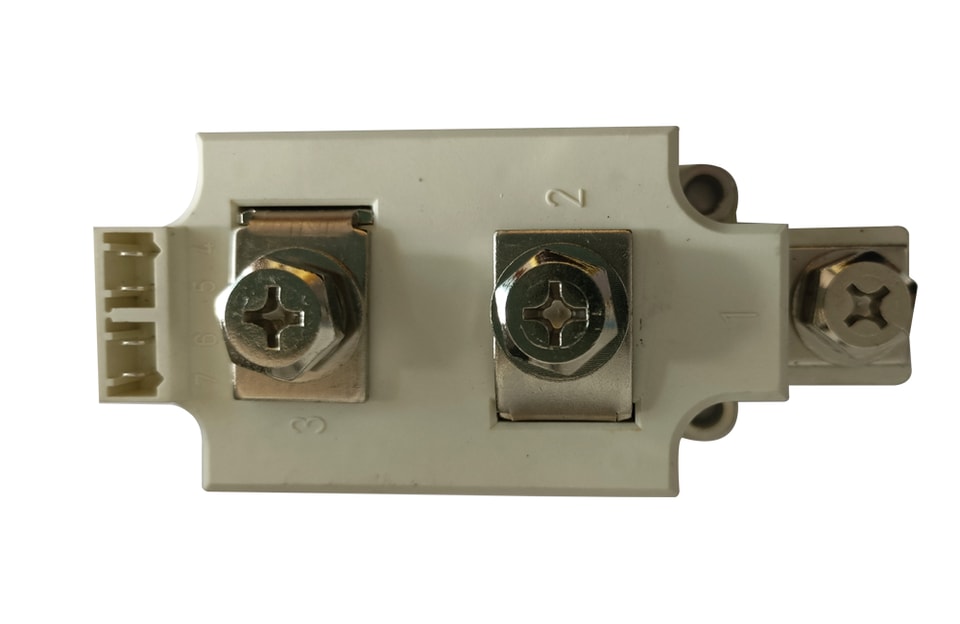

YZPST-TT320N16SOF
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
TYPE : YZPST-TT320N16SOF
Caractéristiques
· Dissipation thermique via une base métallique isolée en céramique de nitrure d’aluminium
· Contacts de pression en métal précieux pour une fiabilité élevée
· Thyristor à gâchette amplificatrice
Applications typiques
· Commande de moteur à courant continu
· Régulation de température
· Variation professionnelle de l’intensité lumineuse
Maximum Valeurs
Symbole | Condition | Ratings | UUnité |
IT(AV)M | Simple phase ，demi-onde onde ，sin180°conduction ;TC=85°C | 320 | A |
ITRMSM | Simple phase ，demi-onde onde ，sin180°conduction | 520 | A |
ITSM | Tj= Tj MAX | 8.2 | kA |
I2t | Tj= Tj MAX | 335 | kA2S |
VDRM/VRRM | Tj= Tj MAX | 1600 | V |
di/dt | non-répétitive | 100 | A/us |
Vesto | A.C. 1minute/1S | 3000/3600 | V |
Tj |
| -40 ~ +130 | °C |
Tstg |
| -40 ~ +130 | °C |
W | Aenviron | 410 | g |
Électriques Caractéristiques
Symbole | Condition | Ratings | UUnité |
IDRM /IRRM | À VDRM ，Simple phase ，demi-onde onde ，Tj= Tj MAX | 60 |
|
VTM | État-de marche Courant 750A ，Tj=130°C | 1.47 | V |
VT(TO) | Tj= Tj MAX | 0.77 | V |
| Tj= Tj MAX | 0.58 |
|
RL1G1 |
| - | Ω |
RL2G2 |
| - | Ω |
tgd | Tj=25°C;VD=0,4VDRM ; ITM=ITAV | 2 | us |
tq | dvD/dt50V/us; Tj= Tj MAX; ITM=ITAV | 200 | us |
IGT/VGT | Tj=25°C ，IT=1A ，VD=6 V | 150 / 2.0 | mA/V |
VGD | VD=67 %VDRM | 0.25 | V |
DV/DT | VD=67 %VDRM | 1000 | V/us |
IH | Tj=25°C | 150 |
|
IL | Tj=25°C | 380 |
|
Rth(j-c) | Thermique résistance Jonction à boîtier; par Module | 0.055 | L/W |
Rth(c-h) | Thermique résistance boîtier à dissipateur thermique; par Module | 0.0275 | L/W |
