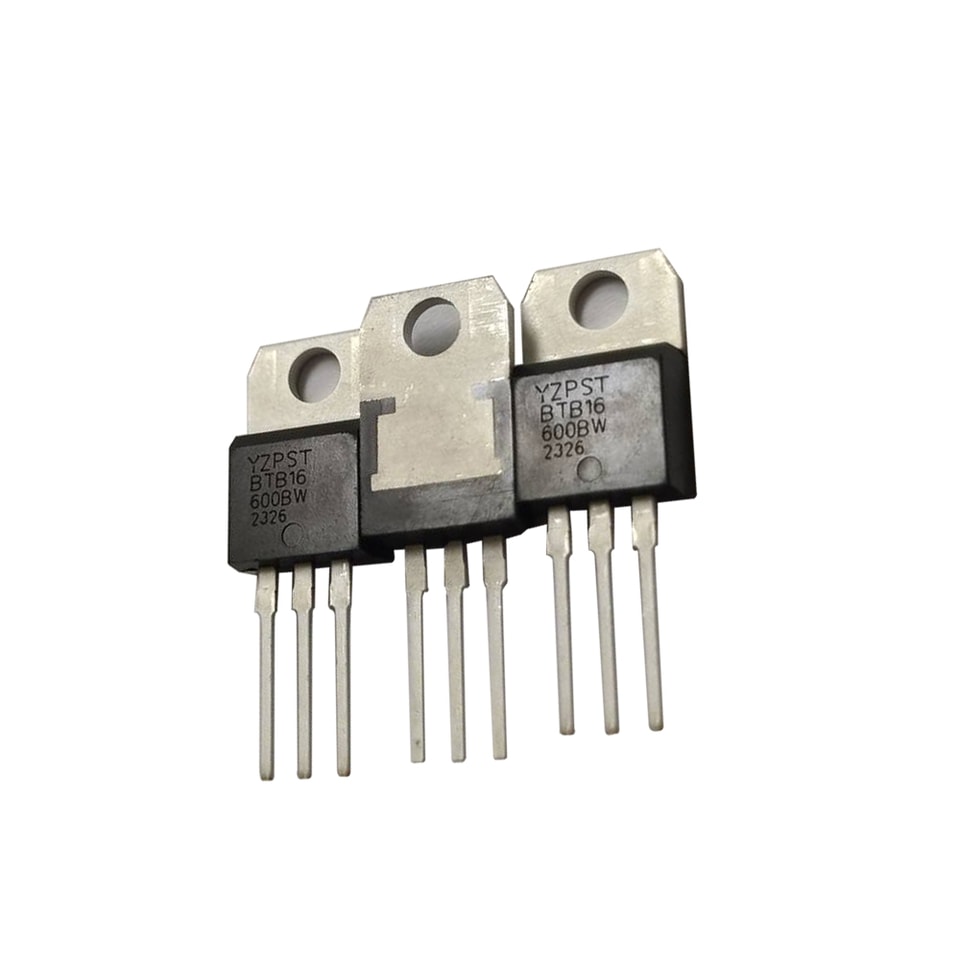

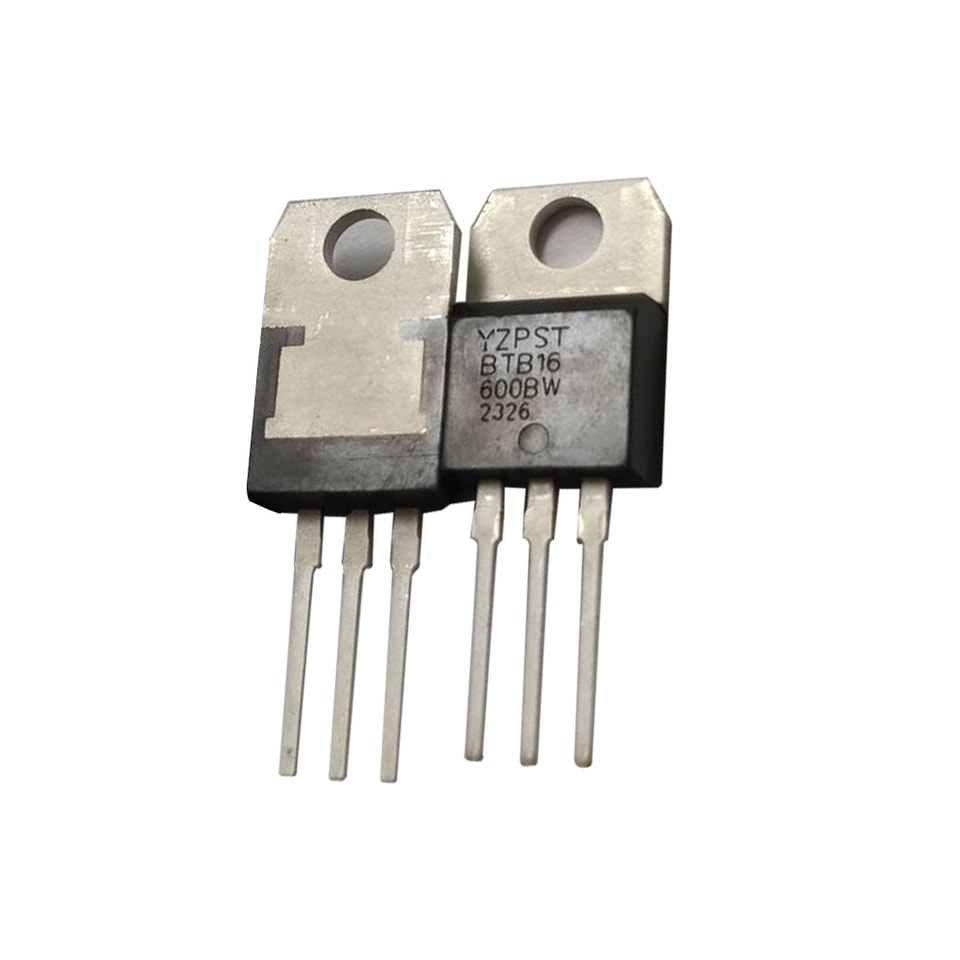

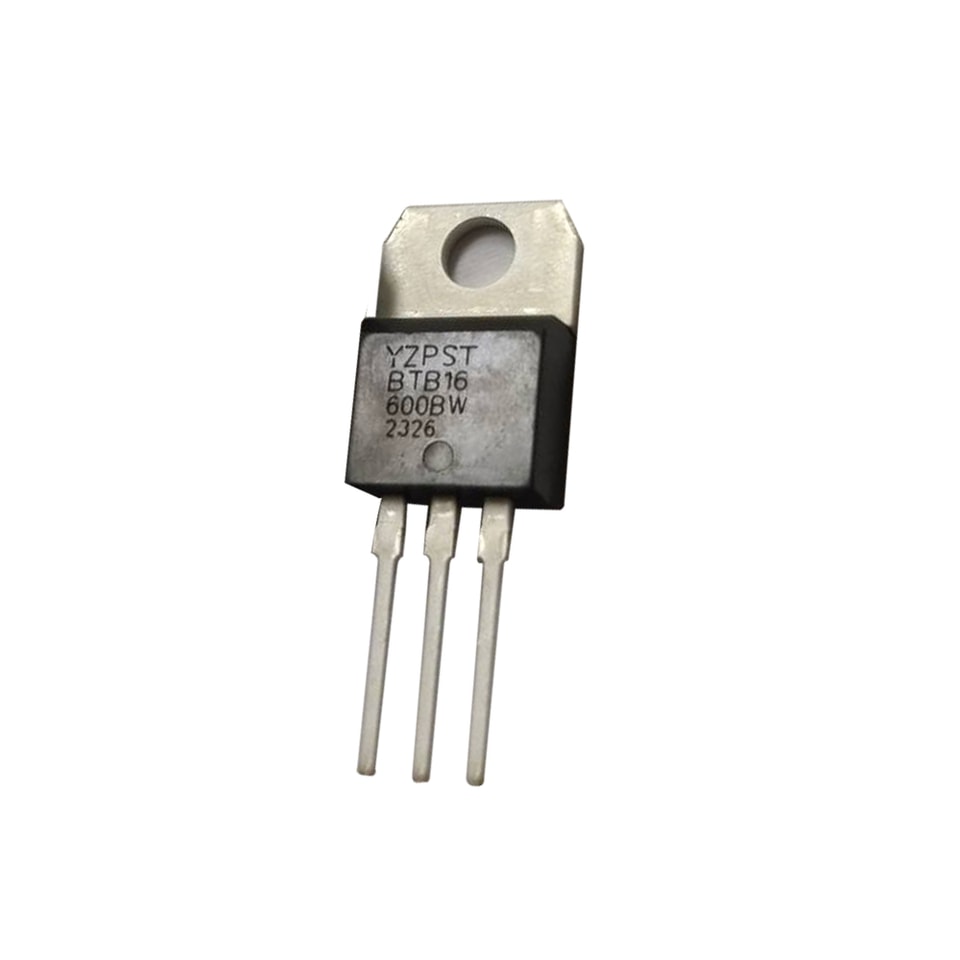

YZPST-BTB16-600BW
YZPST-BTB16-600BW 600V 16A Triac
Série BTA16/BTB16 (BT139) Triacs 16A
DESCRIPTION:
Avec une grande capacité à supporter la charge de choc d'un courant élevé, les triacs de la série BTA16/BTB16 offrent un taux élevé de dv/dt avec une forte résistance aux interférences électromagnétiques.
Avec de hautes performances de commutation, ces produits à 3 quadrants sont particulièrement recommandés pour une utilisation sur charge inductive. Du dissipateur thermique externe à chacune des trois bornes, le BTA16 offre une tension d'isolation nominale de 2500 VRMS conforme aux normes UL.
YZPST-BTB16-600BW 600V 16A Triac
BTA16/BTB16 (BT139) Series16ATriacs
DESCRIPTION :
Avec une grande capacité à supporter la charge de choc du courant élevé, les triacs de la série BTA16/BTB16 offrent un taux élevé de dv/dt avec une forte résistance aux interférences électromagnétiques.
Avec des performances de commutation élevées, les produits à 3 quadrants sont particulièrement recommandés pour une utilisation sur charge inductive. De tous les trois terminaux vers le dissipateur thermique externe, le BTA16 fournit une tension d'isolation nominale de 2500 VRMS conforme aux normes UL.
PRINCIPALES CARACTÉRISTIQUES :
|
s symbole |
valeur e |
u nit |
|
IT(RMS) |
16 |
A |
|
VDRM/VRRM |
600/800/ 1200 |
V |
|
VTM |
\[1.5] |
V |
ABSOLU MAXIMUM RATINGS :
|
Paramètre |
Symbole l |
Valeur e |
U nit |
|
Plage de température de jonction de stockage |
Tstg |
-40~150 |
C |
|
Plage de température de jonction de fonctionnement |
Tj |
-40~125 |
C |
|
Tension de crête répétitive hors tension (Tj=25C) |
VDRM |
600/800/ 1200 |
V |
|
Tension de crête inverse répétitive (Tj=25C) |
VRRM |
600/800/ 1200 |
V |
|
Courant efficace sur l'état passant |
IT(RMS) |
16 |
A |
|
Courant de crête en état de surtension non répétitif (cycle complet, F=50Hz) |
ITSM |
160 |
A |
|
Valeur I2t pour fusionner (tp=10ms) |
I2t |
128 |
A2s |
|
Taux de montée critique du courant de l'état passant (IG=2× IGT) |
dI/dt |
50 |
A/ μ s |
|
Courant de grille de crête |
IGM |
4 |
A |
|
Dissipation moyenne de puissance de grille |
PG(AV) |
1 |
W |
|
Puissance de pointe de la porte |
PGM |
5 |
W |
ÉLECTRIQUE CARACTÉRISTIQUES (Tj=25C sauf indication contraire)
3 Quadrants uff1a
| Pa rameter | Valeur e | |||||||
| Test Condition | Q uadrant | TW | S W | CW | BW | U nit | ||
| I GT | V D = 12 V , | 5 | 10 | 35 | 50 | A | ||
| V GT | R L =33 \u03a9 | \u2160 - \u2161 - \u2162 | MAX | 1.3 | V | |||
| V GD | V D = V DRM | \u2160 - \u2161 - \u2162 | MIN | 0 2 | V | |||
| I H | I T = 100 mA | MAX | 15 | 25 | 40 | 60 | A | |
| \u2160 - \u2162 | 20 | 30 | 50 | 70 | m | |||
| I L | I G = 1.2 I GT | \u2161 | MAX | 25 | 40 | 60 | 90 | A |
| V D = 2/3 V DRM T j =125 C Porte ouverte n | ||||||||
| dV / dt | MIN | 100 | 200 | 500 | 1000 | V / s | ||
4 Quadrants uff1a
| Paramètre | Valeur e | |||||
| Test Condition | Q uadrant | C | B | U nit | ||
| \u2160 - \u2161 - \u2162 | 25 | 50 | A | |||
| I GT | V D =12 V , | u2163 | 50 | 70 | A | |
| V GT | R L =33 \u03a9 | A LL | MAX | 1.5 | V | |
| V GD | V D = V DRM | A LL | MIN | 0.2 | V | |
| I H | I T = 100 mA | MAX | 40 | 60 | A | |
| \u2160 - \u2162 - u2163 | 50 | 70 | m | |||
| I L | I G =1. 2 I GT | \u2161 | MAX | 70 | 90 | A |
| V D = 2/3 V DRM T j =125 C Porte ouverte n | ||||||
| dV / dt | MIN | 200 | 500 | V / s | ||
STATIQUE CARACTÉRISTIQUES
| S symbole | Test Condition | Valeur e | U nit | ||
| V TM | I TM = 22.5 A t p =380μ s | T j =2 5 C | MAX | 1.5 | V |
| I D RM | T j =2 5 C | 5 | A | ||
| I R RM | V DRM = V RRM | T j = 125 C | MAX | 1 | A |
THERMAL RESISTANCES
| S symbole | Test Condition | Valeur e | U nit | |
| R th ( j - c ) | TO -220 A ( Ins ) | 2.1 | C /W | |
| TO - 220 B ( Non - Ins ) | 1.3 | |||
| TO - 220 F ( Ins ) | 2.3 | |||
| jonction à cas ( AC ) | TO - 263 | 2.4 | ||
INFORMATIONS DE COMMANDE
DONNÉES MÉCANIQUES D'EMBALLAGE
