Modules thyristors doubles
TYPE : YZPST-MTC92-16
Caractéristiques
· Boîtier standard industriel
· Base isolée électriquement
· Dissipation thermique via une base métallique isolée en céramique d’oxyde d’aluminium
· Puce soudée sur céramique Al2O3 à liaison cuivre directe
· Puce thyristor à gâchette centrale
Applications typiques
- Commande de moteur à courant continu
- Démarreurs progressifs pour moteurs CA
- Régulation de la température
- Variation professionnelle de l’éclairage
VDRM/VRRM |
| 1600/1600 | V |
VRSM |
| 1700 | V |
Caractéristiques maximales
Symbole | Condition | Valeurs | Unité |
IT(AV) | sin. 180; Tc= 85 °C, | 95 | A |
ITSM | Tvj= 25 °C ; 10 ms | 2000 | A |
I2t | Tvj= 25 °C ; 8,3…10 ms | 20 | kA2S |
(di/dt)cr |
| 140 | A/µs |
Viso | CA 1 s / 1 min. | 3600/3000 | V |
Tj |
| -40 ~ +125 | °C |
Tstg |
| -40 ~ +125 | °C |
W |
| - | g |
Caractéristiques électriques
Symbole | Condition | Valeurs | Unité |
IDRM/IRRM | À VDRM, Tj=125 °C | 15 | mA |
VT | Courant à l’état passant 300 A, Tj=25°C | 1.63 | V |
VT(TO) | Tj=125 °C | 0.9 | V |
tgd | Tj=25°C | 1 | us |
tq | Tj=125 °C | 100 | us |
IGT/VGT | Tj=25°C | 150 / 3 | mA/V |
VGD | Tj=125 °C | 0.25 | V |
(dv/dt)cr | Tj=125 °C | 1000 | V/µs |
IH | Tj=25 °C, typ. / max. | 140/240 | mA |
IL | Tj=25 °C, typ. / max. | 260/550 | mA |
Rth(j-c) | par module | 0.14 | K/W |

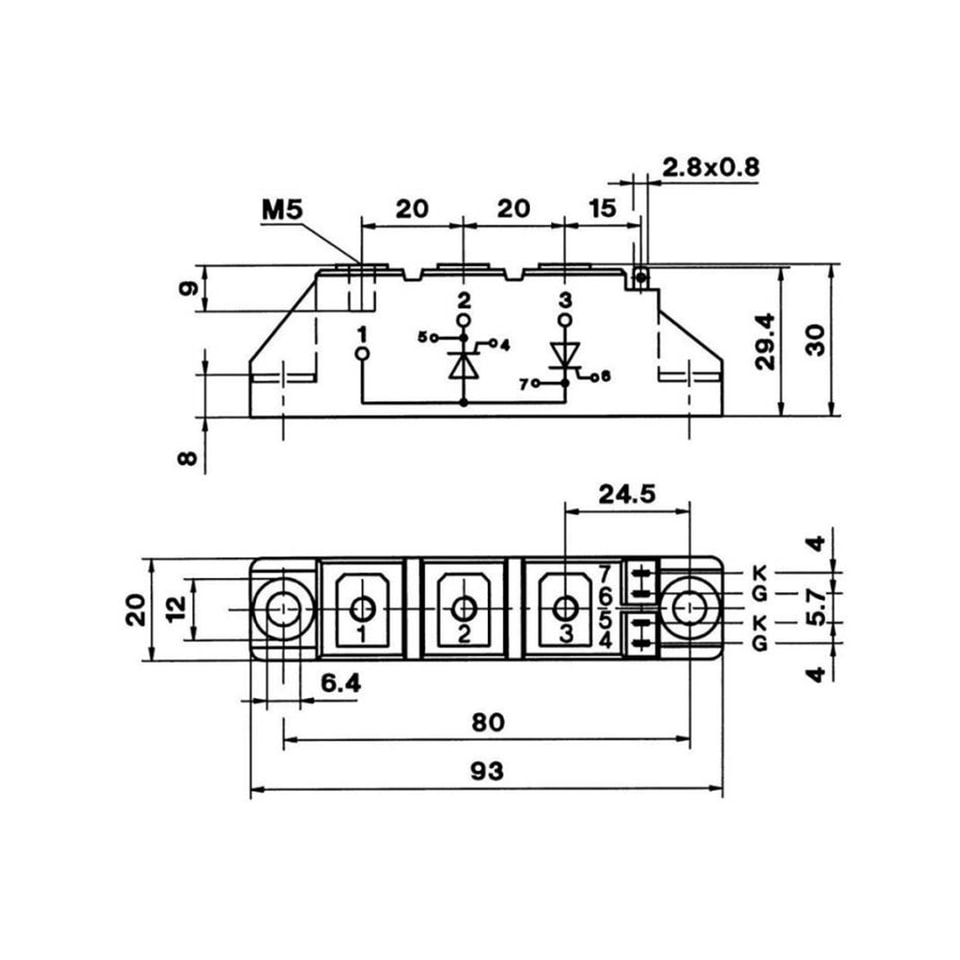

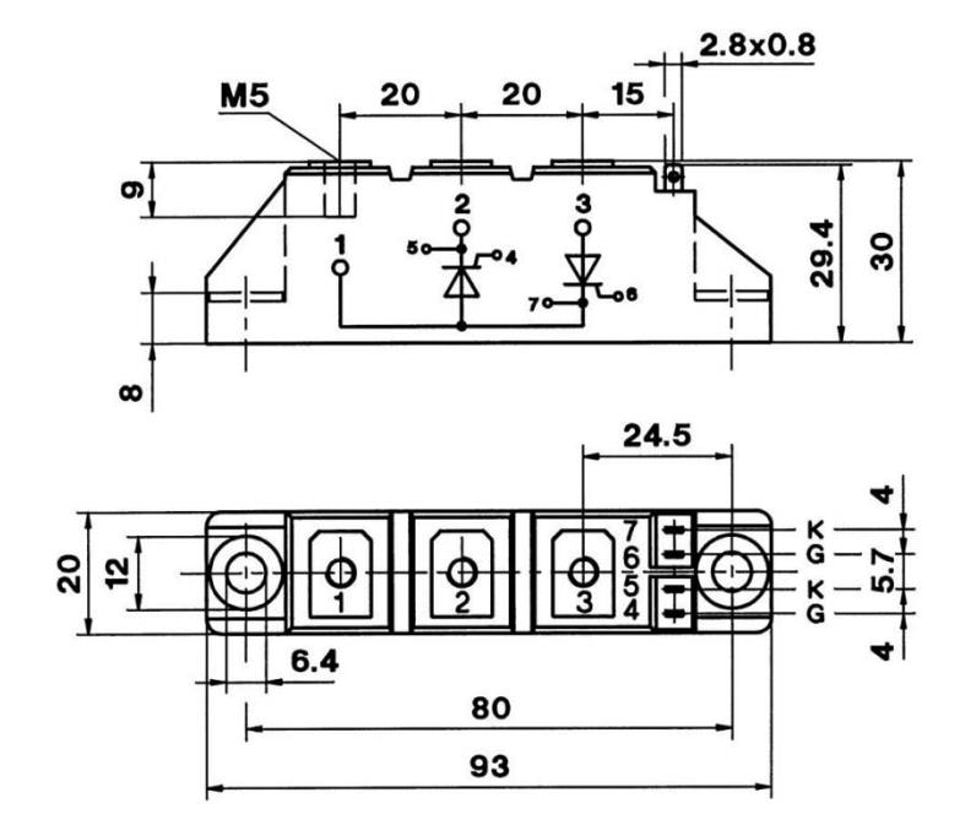

Plan d'ensemble
.jpg)
.jpg)
.jpg)
