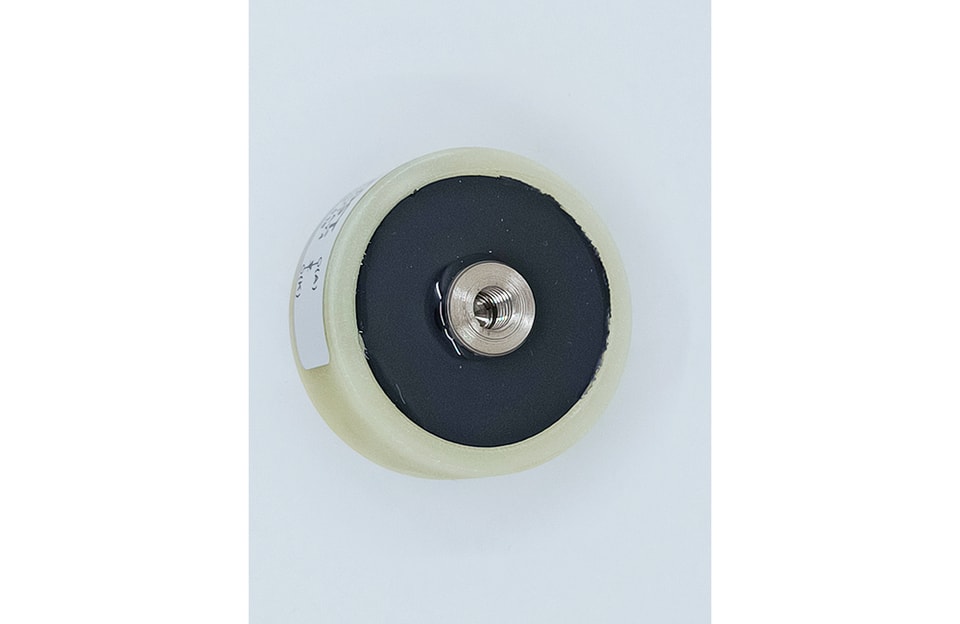

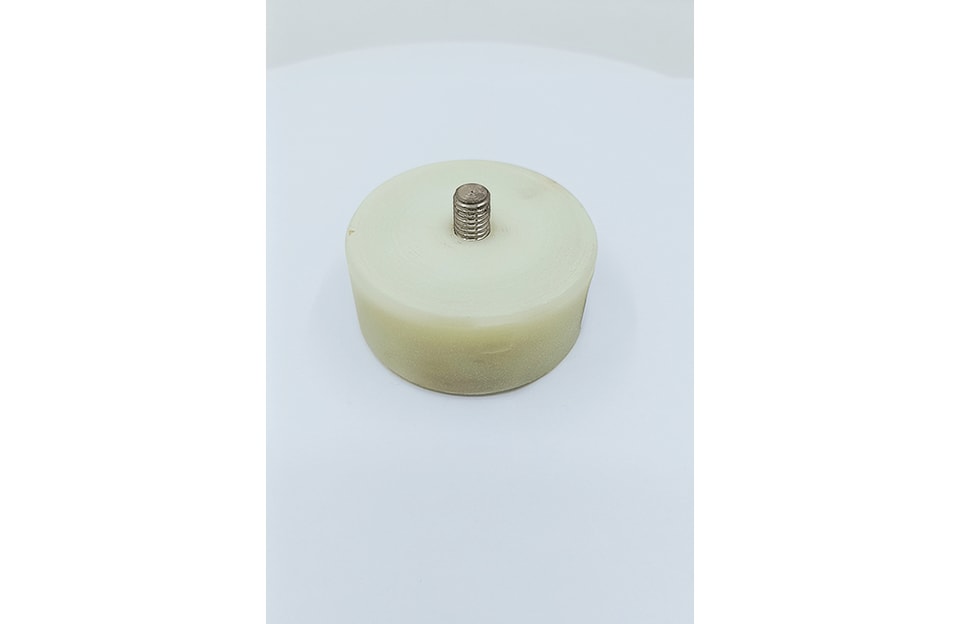

YZPST-UGE0421AY4
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Large plage de courants
Forte capacité de courant de surcharge
Version à cathode et anode à plot
Applications typiques :
Convertisseurs
Alimentations électriques
Commandes de machines-outils
Chargeurs de batteries
Conduction en direct
Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Tension inverse de crête répétitive | VRRM | 3200 |
|
| V |
|
Tension inverse crête non répétitive | VRSM | 3300 |
|
| V |
|
Courant direct moyen max. | IF(AV)M |
| 10.9 |
| A | Onde sinusoïdale, 180oconduction,Tc=45oC |
Courant direct efficace max. | IF(RMS) |
| 40 |
| A | Valeur nominale |
Courant de crête maximal, de surtension directe non répétitive sur un cycle | IFSM |
| 250 |
| A | 10,0 ms (50 Hz), forme d’onde sinusoïdale, 180oconduction, Tj= 150oC |
I max.2t pour le fusible | I2t |
| - |
| A2s | |
Chute de tension directe max. | VFM |
| 2.72 |
| V | ITM= 55 A; Tvj=25℃ |
Tension de seuil | VF0 |
| 1.7 |
| V |
Spécifications thermiques et mécaniques
Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Température de fonctionnement | Tj | -40 | +150 |
| oC |
|
Température de stockage | Tstg | -40 | +150 |
| oC |
|
Résistance thermique - jonction/boîtier | RQ (j-c) |
| - |
| K/W |
|
Résistance thermique - boîtier vers dissipateur | RQ (c-s) |
| - |
| K/W |
|
Force de montage | P | - | 8 |
| N·m | ± 10% |
Poids | W | - | - | 115 | g |
|
Type de boîtier |
|
|
| - |
| Voir le tableau du plan |
PLAN DE L’ENVELOPPE ET DIMENSIONS.
.jpg)
.webp)
