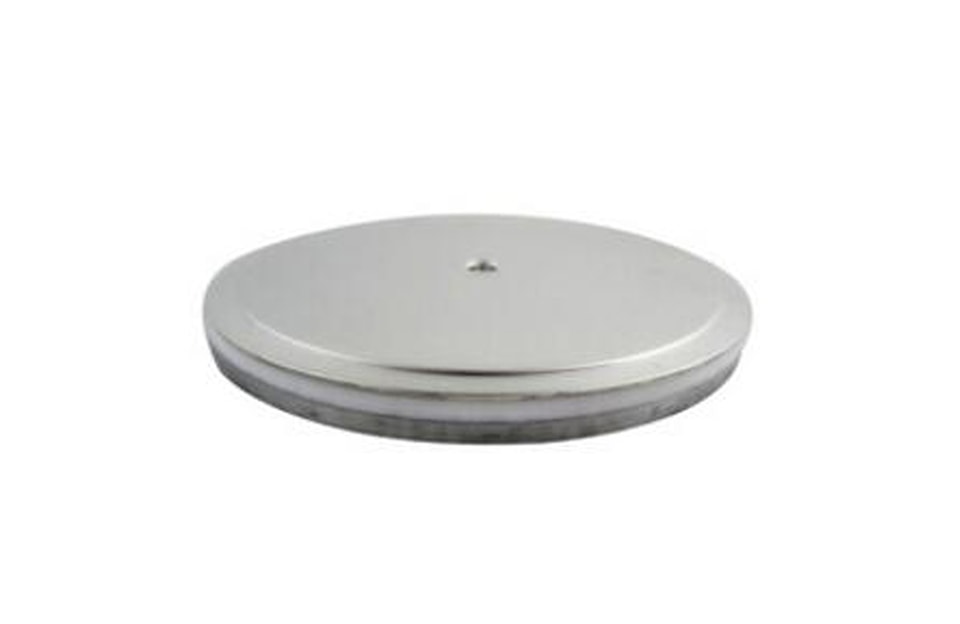

YZPST-ZP11000A200-400V
Caractéristiques :
• Courant de haute densité
• Courant de crête élevé
• Refroidissement des deux côtés
Typique applications :
Machine à souder
Chimie électrique
Fiche technique
:
|
Sym. |
Condition |
Valeur |
Unités |
|
V RRM |
V RSM = V RRM +50V |
200-400 |
V |
|
I RRM |
25 ℃ , V RM =V RRM |
5(max) |
mA |
|
I RRM |
175 ℃ , V RM =V RRM |
30(max) |
mA |
|
I F(AV) |
180 0 , demi-onde sinusoïdale 50 Hz |
11000 |
A |
|
V FM |
25 ℃ , I FM =6000A,F=20kN |
1.12 |
V |
|
T jm |
|
175 |
℃ |
|
T stg |
|
-40 uff5e 175 |
℃ |
|
F |
|
35-40 |
KN |
Outline :
YZPST peut fournir la liste équivalente suivante des diodes de soudage
(Types de capsule)
| Type | IF(AV) @TC= 85°C | VRRM | IRRM (max )7 &Tj= | V(TO) Tjmax | RT Tjmax | Tjmax | Rthjc | F°10% |
| Tjmax | ||||||||
| A | V | mA | V | mQ | °C | K/W | KN | |
| 6000N40 | 7100 | 200-600 | 50 | 0.7 | 0.029 | 170 | 0.01 | 28 |
