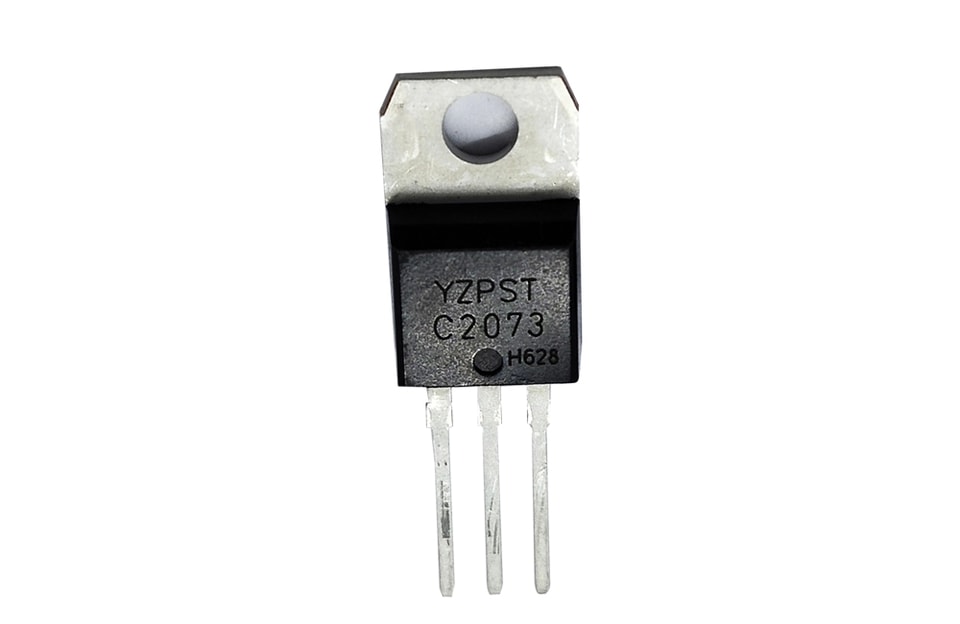

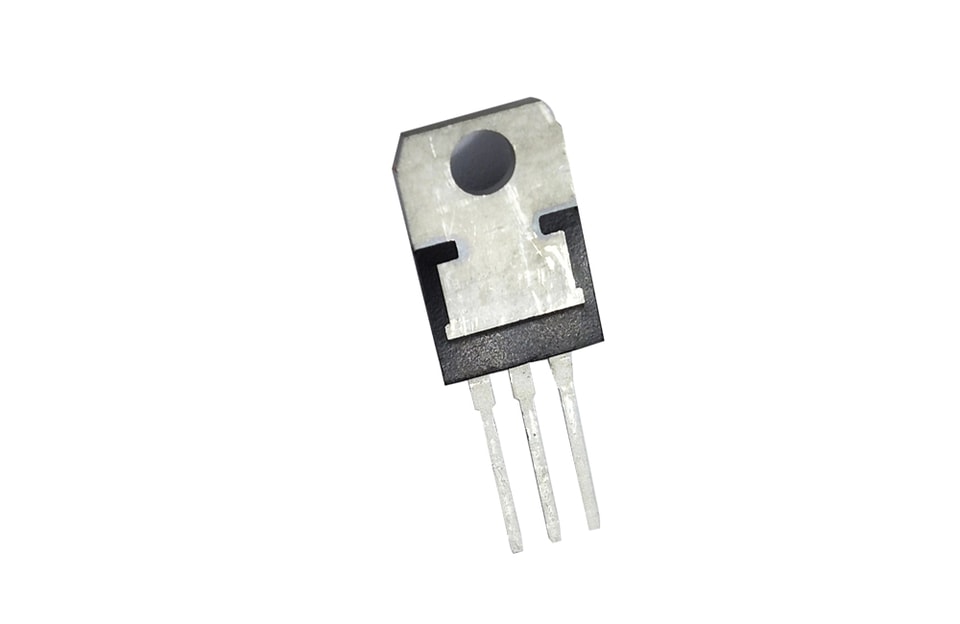

Transistor de type NPN 2SC2073

DESCRIPTION :
Le 2SC2073 est un transistor de type NPN, utilisé comme tube de commutation de puissance pour les ballasts électroniques et les lampes électroniques à économie d’énergie. Il se caractérise par de faibles pertes de commutation, une grande fiabilité, de bonnes performances à haute température, une vitesse de commutation adaptée, une faible fuite inverse, etc.
YZPST-2SC2073-1

CARACTÉRISTIQUES ABSOLUES MAXIMALES

Symbole	Paramètre	Valeur	Unité
VCBO	Tension collecteur-base	150	V
VCEO	Tension collecteur-émetteur	150	V
VEBO	Tension émetteur-base	5	V
IC	Courant collecteur continu	1.5	A
PTOT	Dissipation totale à Tboîtier=25 ℃	75	W
T_j	Température de jonction	150	℃
T_stg	Plage de température de stockage	-55-150	℃

CARACTÉRISTIQUES ÉLECTRIQUES (TC = 25°C, sauf indication contraire)

Symbole	Paramètre	Condition d’essai	Valeur			Unité
Symbole	Paramètre	Condition d’essai	Min	Type	Max	Unité
V(BR)CBO	Tension de claquage collecteur-base	I_C=1mA	150			V
V(BR)CEO	Tension de claquage collecteur-émetteur	I_C=0,1mA	150			V
V(BR)EBO	Tension de claquage émetteur-base	I_E=1mA	-5			V
ICBO	Courant de coupure collecteur	V_CB=150V, I_E=0			5	μA
ICEO	Courant de coupure collecteur	V_CE=150V, I_C=0			5	μA
IEBO	Courant de coupure de l’émetteur	V_EB=5V, I_C=0			5	μA
hFE	Gain en courant continu	V_CE=10V, I_C=0.5A	40		140
VCE(sat)	Tension de claquage collecteur-base	I_C=0,5A, I_B= 50 mA			0.85	V
VBE(sat)	Tension de saturation base-émetteur	I_C=0,5A, I_B= 50 mA			1.5	V
a: tp≤300μs,δ≤2%
