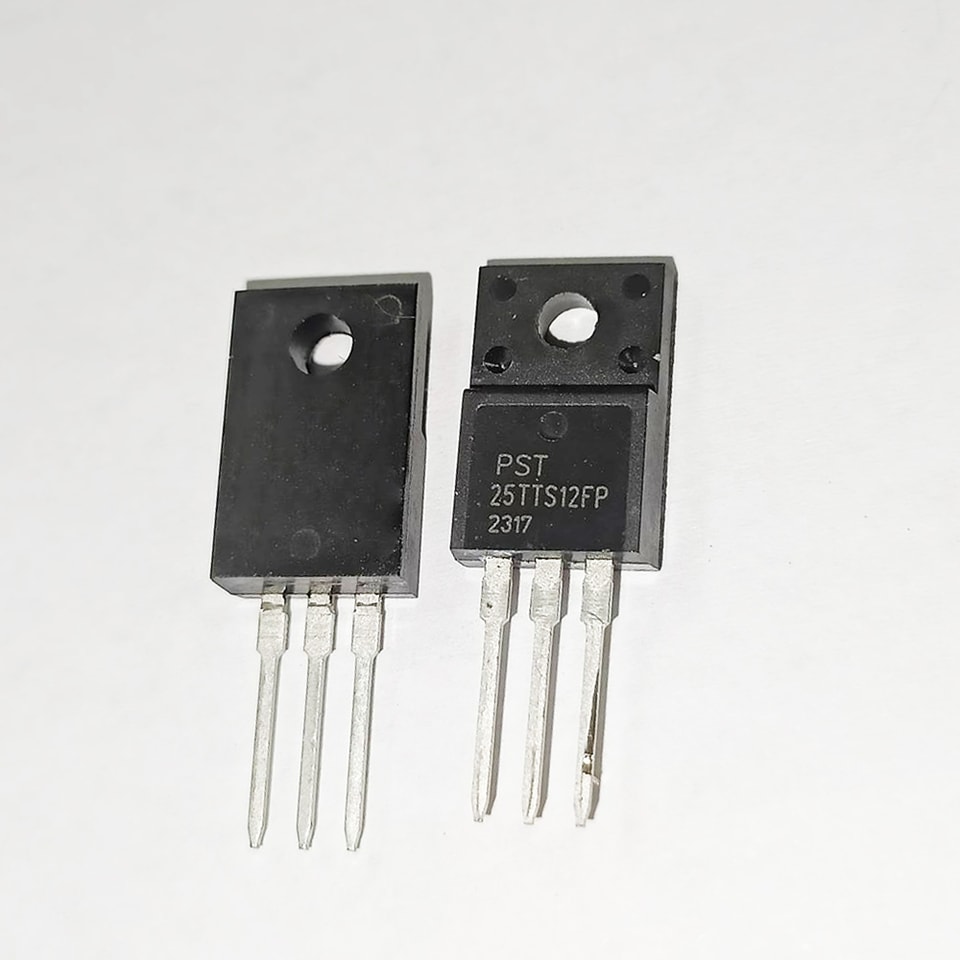

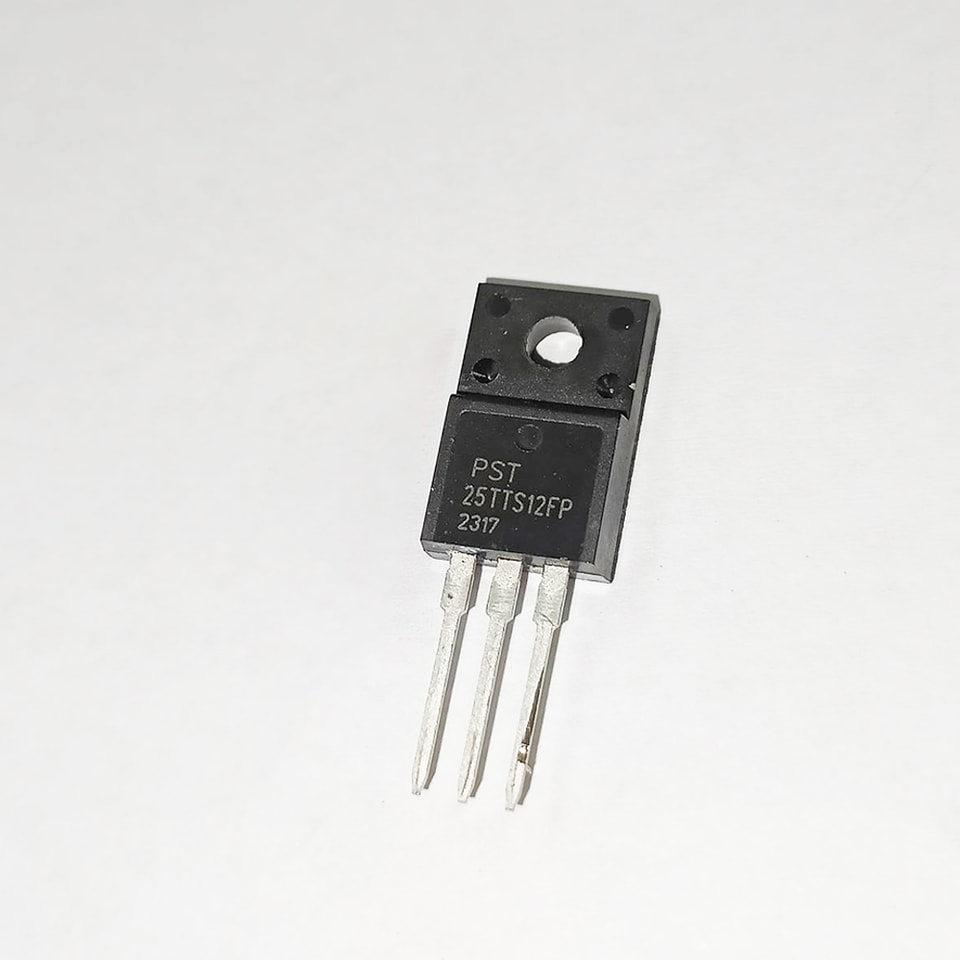

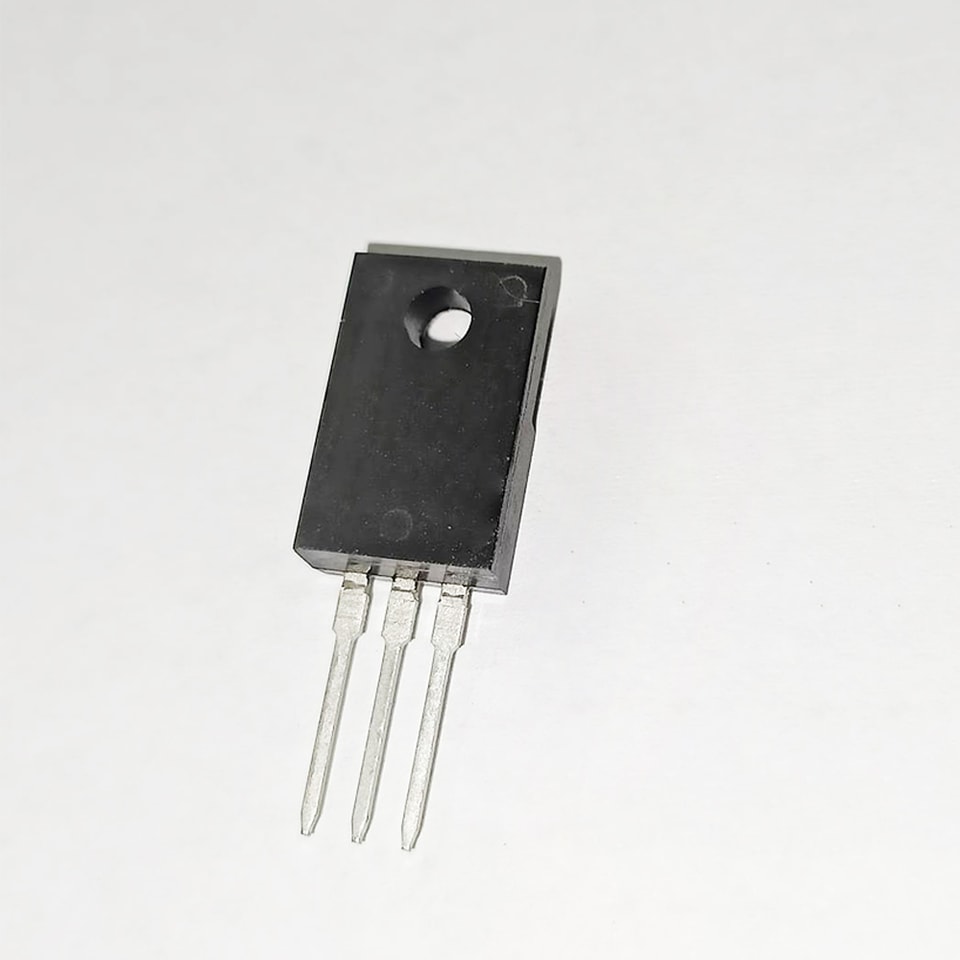

YZPST-25TTS12FP
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
SCR N/P : YZPST-25TTS12FP
DESCRIPTION :
Grâce au procédé de diffusion séparée et à la technologie mesa
ainsi qu’à la passivation au verre, ces dispositifs
présentent de bonnes performances en dv/dt et une fiabilité élevée.
Cette série de SCR est spécialement conçue
pour l’éclairage domestique, le chauffage et le réglage de la vitesse des moteurs
de moteurs.
CARACTÉRISTIQUES PRINCIPALES
Symbole | Valeur | Unité |
IT(RMS) | 25 | A |
VDRM/VRRM | 1200 | V |
IGT | 10-20 | mA |
VALEURS ABSOLUES MAXIMALES
Symbole | PARAMÈTRE | Valeur | Unité | ||
IT(RMS) | Courant efficace à l’état passant (tous angles de conduction) | TO-220AB | Tc=90℃ | 25 | A |
ITSM | Courant crête de surtension non répétitif à l’état passant (demi-onde sinusoïdale, Tj=25℃) | F=50HZ tp=10ms | 250 | A | |
I2t | Valeur I²t pour fusion | tp=10 ms | 312 | A2 S | |
di/dt | Taux répétitif d’augmentation de l’état passant Courant après déclenchement | F=120HZ,Tj=125℃ | 100 | A/μs | |
VDRM VRRM | Tension répétitive de blocage crête Tension inverse de crête répétitive | Tj=25℃ | 1200 | V | |
IGM | Courant de gâchette crête, tp=20us, | Tj=125℃ | 4 | A | |
PG(AV) | Dissipation de puissance moyenne de grille | Tj=125℃ | 1 | W | |
Tstg | Plage de température de jonction de stockage | -40 à +150 | ℃ | ||
Tj | Plage de température de jonction en fonctionnement | -40 à +125 | ℃ | ||
CARACTÉRISTIQUES ÉLECTRIQUES
Symbole | Condition d’essai | Quadrant | Valeur | Unité | |
IGT | VAK=12V, R=50Ω, T=25°C | Ⅰ | MAX | 25 | mA |
VGT | VAK=12V, R=50Ω, T=25°C | Ⅰ | MAX | 1.2 | V |
VGD | VD=VDRM RL=3,5 kΩ Tj=125℃ | MIN | 0.2 | V | |
IH | IT=100mA, IG=50mA | MAX | 50 | mA | |
IL |
IG=1.2IGT | Ⅰ |
MAX |
80 |
mA |
dv/dt | VD=67% VDRM porte ouverte(Tj=125℃) | MIN | 1000 | V/μs | |
CARACTÉRISTIQUES STATIQUES
Symbole | Paramètre | Valeur | Unité | |
VTM | IT=50A, IG=50mA, T=25°C | MAX | 1.50 | V |
IDRM/IRRM | VD=VDRM VR=VRRM, Tj=25℃ | MAX | 5 | μA |
IDRM/IRRM à haute température | VD=VDRM VR=VRRM, Tj=125℃ | MAX | 1 | mA |
Rth(j-c) | Jonction-boîtier (CC), TO-220A | MAX | 0.9 | ℃/W |
Pour plus d’informations surYZPST-25TTS12FPveuillez télécharger le fichier PDF ci-dessus nommé « YZPST-25TTS12FP "
