YZPST-BC41701635KBE1501-01
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Type : condensateur de résonance BC41
Description : P/N : YZPST-BC41-BE1-500KVAR-700VAC-6.3UF
Code : BC41701635KBE1501-01
Caractéristiques
Refroidissement par eau à conduction
Diélectrique en polypropylène
Faible facteur de dissipation (tgδ), faible ESL et faible ESR
Haute tension, haute fréquence et fort dv/dt, excellente dissipation thermique
Il peut supporter un courant élevé
Applications
Largement utilisé dans les dispositifs de résonance de forte puissance et à haute fréquence
Données techniques
Normes de référence | GB/T 3984-2004 IEC 60110.1 |
En fonctionnement température plage | -40℃~+85℃ |
Plage de capacité | 6,3 μF |
Capacitance nominale | 500 kVAr |
Tension nominale | 700 VCA |
Tolérance | ±10% |
Tension d’essai entrebornes | 1,5UNAC 10 s 3,0UNDC 10 s à 25℃±5℃ |
Facteur de dissipation | tgδ≤5×10-4 à 25℃±5℃ , 1 kHz |
Résistance d’isolement | R·C≥5000 s，à 100 VDC，25℃±5℃ , 60 s |
Durée de vie estimée | 100000 h (Un θhotspot ≤ 70℃) |

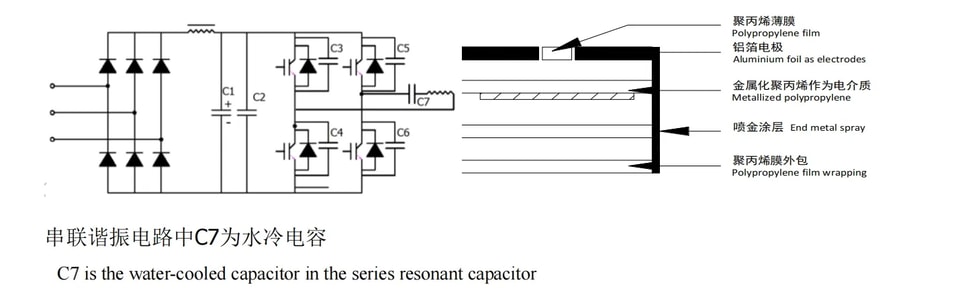

Schéma typique du circuit et de la construction

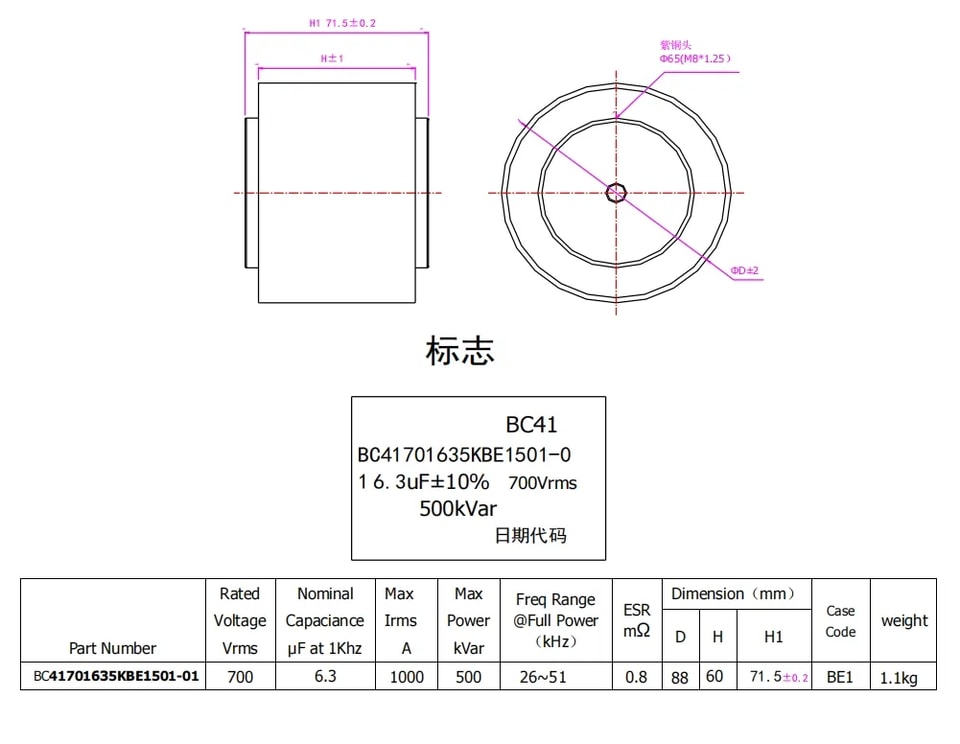

Plan du condensateur et style de borne
