YZPST-2SB888
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

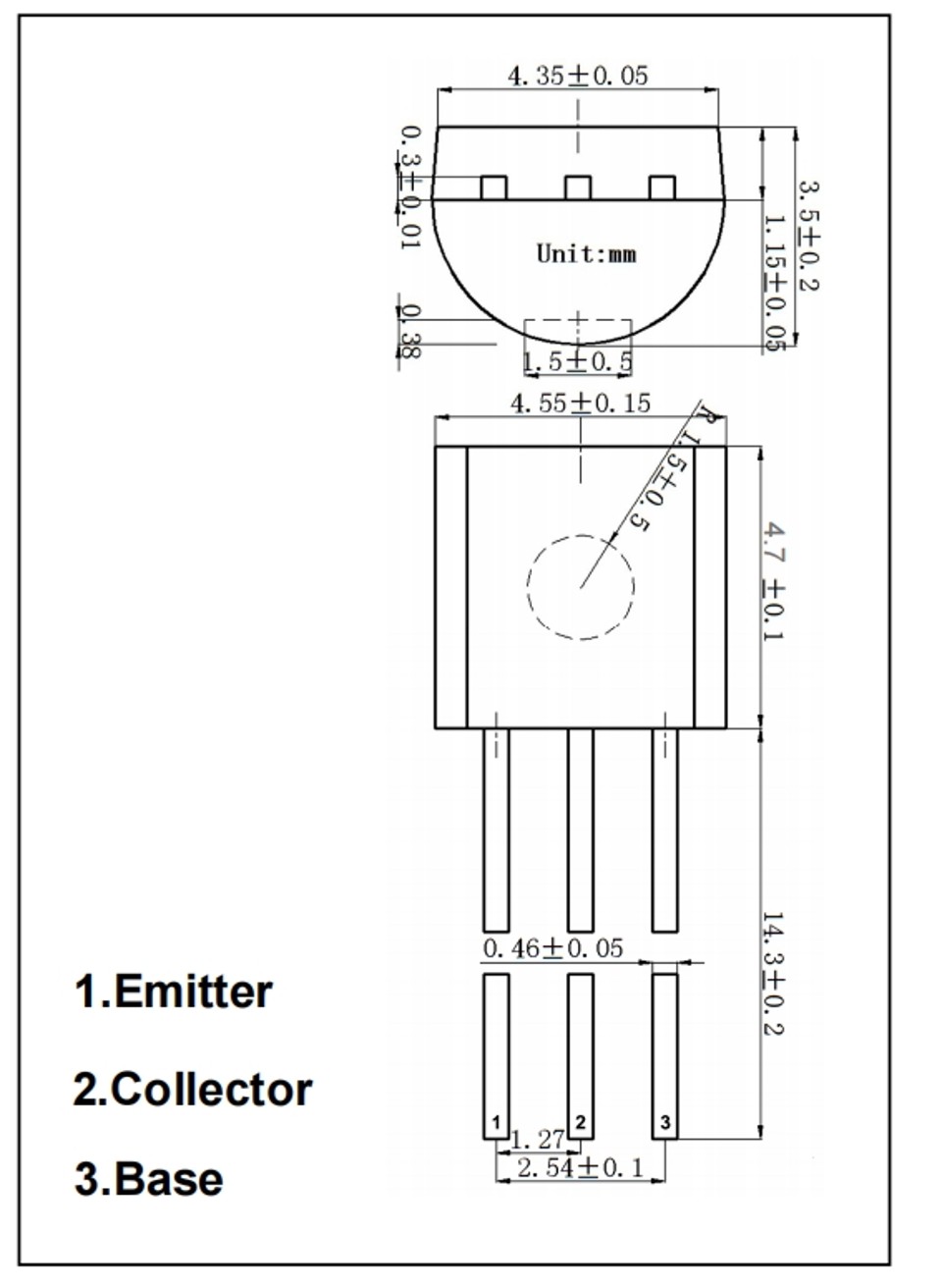

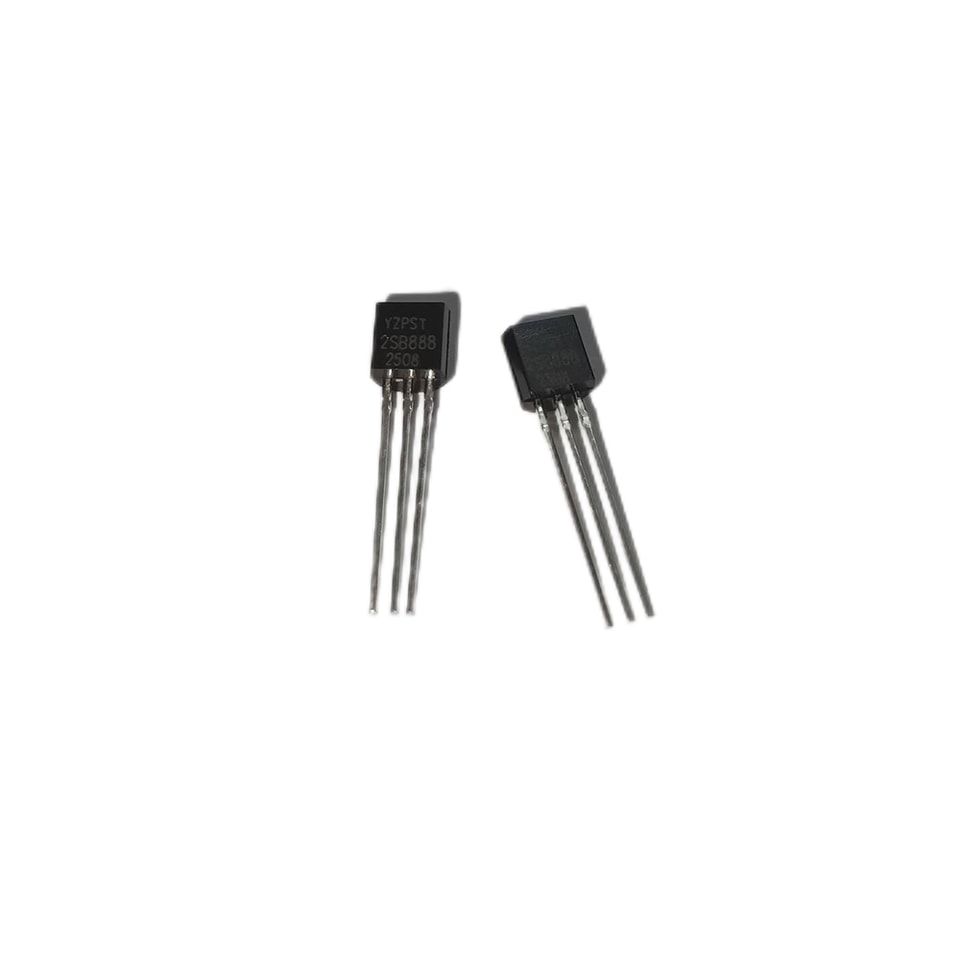

Transistors encapsulés en plastique TO-92
P/N: YZPST-2SB888
Transistor Darlington planaire au silicium épitaxial PNP
Applications
Pilotes de moteurs, pilotes de marteau d'imprimante, pilotes de relais, commande de régulateur de tension.
Caractéristiques
Gain de courant continu élevé (5000 ou plus).
Grande capacité de courant et large ASO.
Faible tension de saturation : VCE(sat)=–0,8 V typ.
Absolu Maximum Valeurs à Ta = 25˚C
Symbole | Paramètre | Conditions | Valeurs | Unité |
VCBO | Tension collecteur-base Votage |
| –80 | V |
V CEO | Tension collecteur-émetteur Votage |
| –50 | V |
VEBO | Tension émetteur-base |
| –10 | V |
IC | Courant collecteur |
| –0.7 | A |
ICP | Courant collecteur (Impulsion) |
| –2 | A |
PC | Admissible Collecteur Dissipation |
| 600 | mW |
Tj | Jonction Température |
| 150 | ˚C |
Tstg | Température de stockage |
| –55 à +150 | ˚C |
Électriques Caractéristiques à Ta = 25˚C
Symbole | Paramètre | Conditions | Valeurs | Unité | ||
min | typ | max | ||||
ICBO | Coupure du collecteur Courant | V CB=–40V, IE=0 |
|
| –0.1 | µA |
IEBO | Coupure de l’émetteur Courant | VEB=–8V, IC=0 |
|
| –0.1 | µA |
h FE1 | CC Courant Gain | VCE=–2V, IC=–50mA | 5000 |
|
|
|
h FE2 | VCE=–2V, IC=–500mA | 3000 |
|
|
| |
fT | Produit gain-bande Produit | VCE=–5V, IC=–50mA |
| 170 |
| MHz |
Cob | Sortie Capacitance | V CB=–10V, f=1MHz |
| 16 |
| pF |
VCE(sat) | Tension de saturation collecteur-émetteur | IC=–100mA, IB=–0.1mA |
| –0.8 | –1.2 | V |
V BE(sat) | Tension de saturation base-émetteurtage | IC=–100mA, IB=–0.1mA |
| –1.3 | –2.0 | V |
V(BR)CBO | Collecteur-base BrTension de claquage | IC=–10µA, IE=0 | –80 |
|
| V |
V(BR)CEO | Collecteur-émetteur Breakdown Voltage | IC=–1mA, R BE=∞ | –50 |
|
| V |
V(BR)EBO | Émetteur-à-base Tension de claquage | IE=–10µA, IC=0 | –10 |
|
| V |
