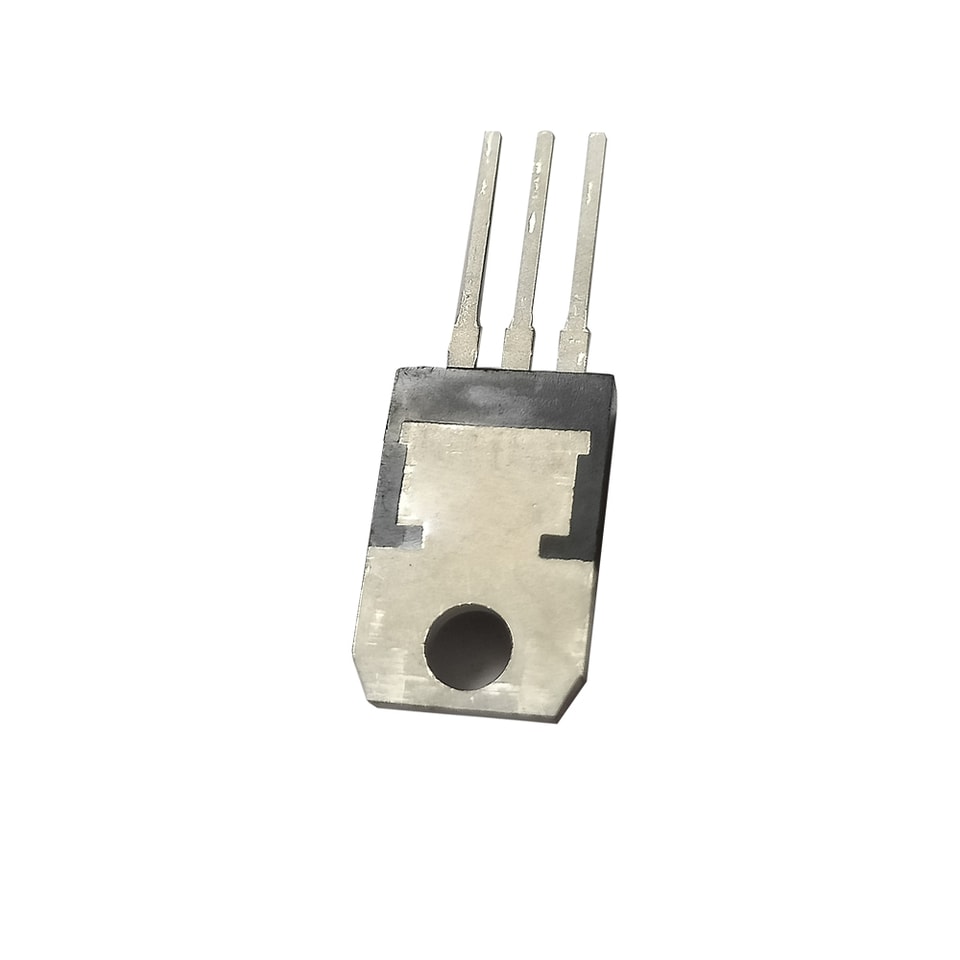

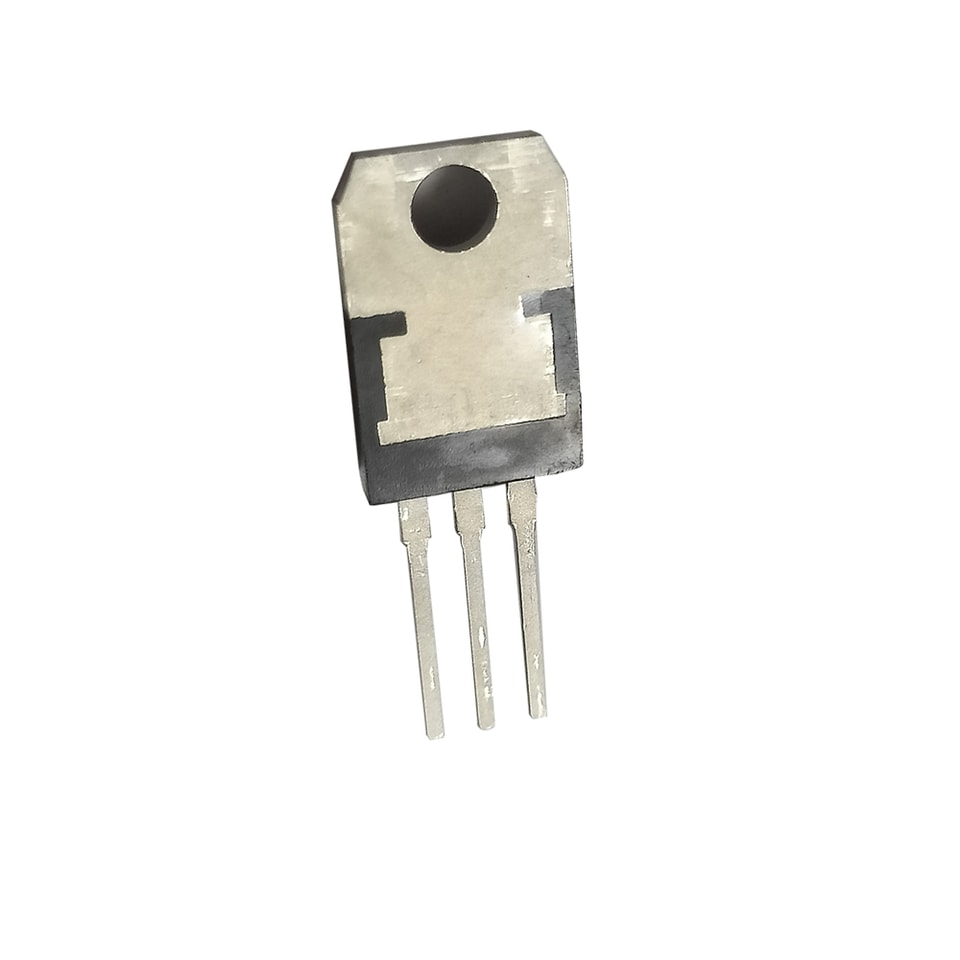

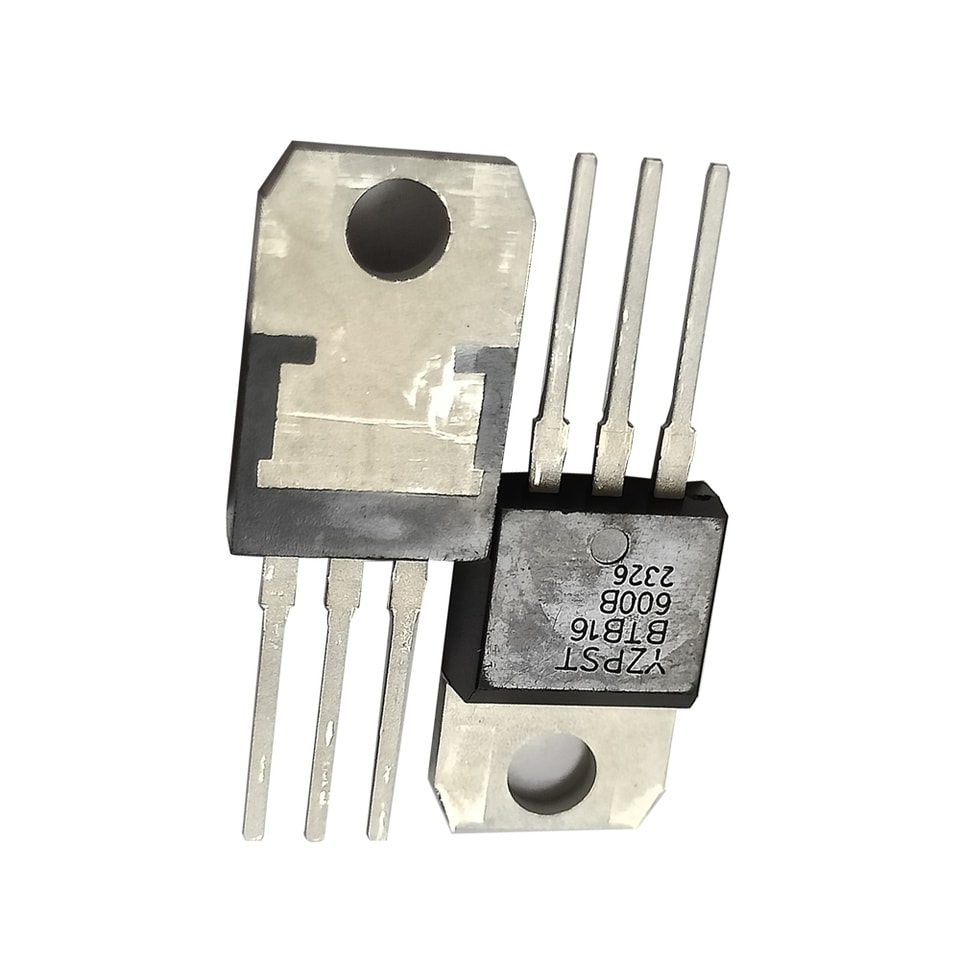

YZPST-BTB16-600B
YZPST-BTB16-600B 600V BTB16-600B 16A Triac
BTA16/BTB16 (BT139) Series16ATriacs
DESCRIPTION:
Avec une grande capacité à supporter la charge de choc du courant élevé, les triacs de la série BTA16/BTB16 offrent un taux élevé de dv/dt avec une forte résistance aux interférences électromagnétiques.
Avec de hautes performances de commutation, ces produits à 3 quadrants sont particulièrement recommandés pour une utilisation sur charge inductive. Du boîtier externe à tous les trois terminaux, le BTA16 offre une tension d'isolation nominale de 2500 VRMS conforme aux normes UL.
YZPST-BTB16-600B 600V BTB16-600B 16A Triac
BTA16/BTB16 (BT139) Series16ATriacs
DESCRIPTION :
Avec une grande capacité à supporter la charge de choc du courant élevé, les triacs de la série BTA16/BTB16 offrent un taux élevé de dv/dt avec une forte résistance aux interférences électromagnétiques.
Avec des performances de commutation élevées, les produits à 3 quadrants sont particulièrement recommandés pour une utilisation sur charge inductive. Du côté des trois bornes vers le dissipateur thermique externe, le BTA16 fournit une tension d'isolation nominale de 2500 VRMS conforme aux normes UL.
PRINCIPAL CARACTÉRISTIQUES :
|
s symbole |
valeur e |
u nit |
|
IT(RMS) |
16 |
A |
|
VDRM/VRRM |
600/800/ 1200 |
V |
|
VTM |
\[1.5 |
V |
ABSOLU MAXIMUM RATINGS :
|
Paramètre |
Symbole l |
Valeur e |
U nit |
|
Plage de température de jonction de stockage |
Tstg |
-40~150 |
℃ |
|
Plage de température de jonction de fonctionnement |
Tj |
-40~125 |
℃ |
|
Tension de crête répétitive hors tension (Tj=25°C) |
VDRM |
600/800/ 1200 |
V |
|
Tension de crête inverse répétitive (Tj=25°C) |
VRRM |
600/800/ 1200 |
V |
|
Courant efficace sur l'état passant |
IT(RMS) |
16 |
A |
|
Courant de crête en état de surtension non répétitif (cycle complet, F=50Hz) |
ITSM |
160 |
A |
|
Valeur I2t pour fusionner (tp=10ms) |
I2t |
128 |
A2s |
|
Taux de montée critique du courant de l'état passant (IG=2× IGT) |
dI/dt |
50 |
A/ μ s |
|
Courant de grille de crête |
IGM |
4 |
A |
|
Dissipation moyenne de puissance de grille |
PG(AV) |
1 |
W |
|
Peak gate power |
PGM |
5 |
W |
ELECTRICAL CHARACTERISTICS (Tj=25C unless otherwise specified)
3 Quadrants uff1a
| Pa rameter | Valeur e | |||||||
| Test Condition | Q uadrant | TW | S W | CW | BW | U nit | ||
| I GT | V D = 12 V , | 5 | 10 | 35 | 50 | A | ||
| V GT | R L =33 \u03a9 | \u2160 - \u2161 - \u2162 | MAX | 1.3 | V | |||
| V GD | V D = V DRM | \u2160 - \u2161 - \u2162 | MIN | 0 2 | V | |||
| I H | I T = 100 mA | MAX | 15 | 25 | 40 | 60 | A | |
| \u2160 - \u2162 | 20 | 30 | 50 | 70 | m | |||
| I L | I G = 1.2 I GT | \u2161 | MAX | 25 | 40 | 60 | 90 | A |
| V D = 2/3 V DRM T j =125 C Porte ouverte n | ||||||||
| dV / dt | MIN | 100 | 200 | 500 | 1000 | V /5 s | ||
4 Quadrants uff1a
| Paramètre | Valeur e | |||||
| Test Condition | Q uadrant | C | B | U nit | ||
| \u2160 - \u2161 - \u2162 | 25 | 50 | A | |||
| I GT | V D =12 V , | \ | 50 | 70 | A | |
| V GT | R L =33 \u03a9 | A LL | MAX | 1.5 | V | |
| V GD | V D = V DRM | A LL | MIN | 0.2 | V | |
| I H | I T = 100 mA | MAX | 40 | 60 | A | |
| \u2160 - \u2162 - \ | 50 | 70 | m | |||
| I L | I G =1. 2 I GT | \u2161 | MAX | 70 | 90 | A |
| V D = 2/3 V DRM T j =125 C Porte ouverte n | ||||||
| dV / dt | MIN | 200 | 500 | V /5 s | ||
STATIQUE CHARACTERISTICS
| S symbole | Test Condition | Valeur e | U nit | ||
| V TM | I TM = 22.5 A t p =380μ s | T j =2 5 C | MAX | 1.5 | V |
| I D RM | T j =2 5 C | 5 | A | ||
| I R RM | V DRM = V RRM | T j = 125 C | MAX | 1 | A |

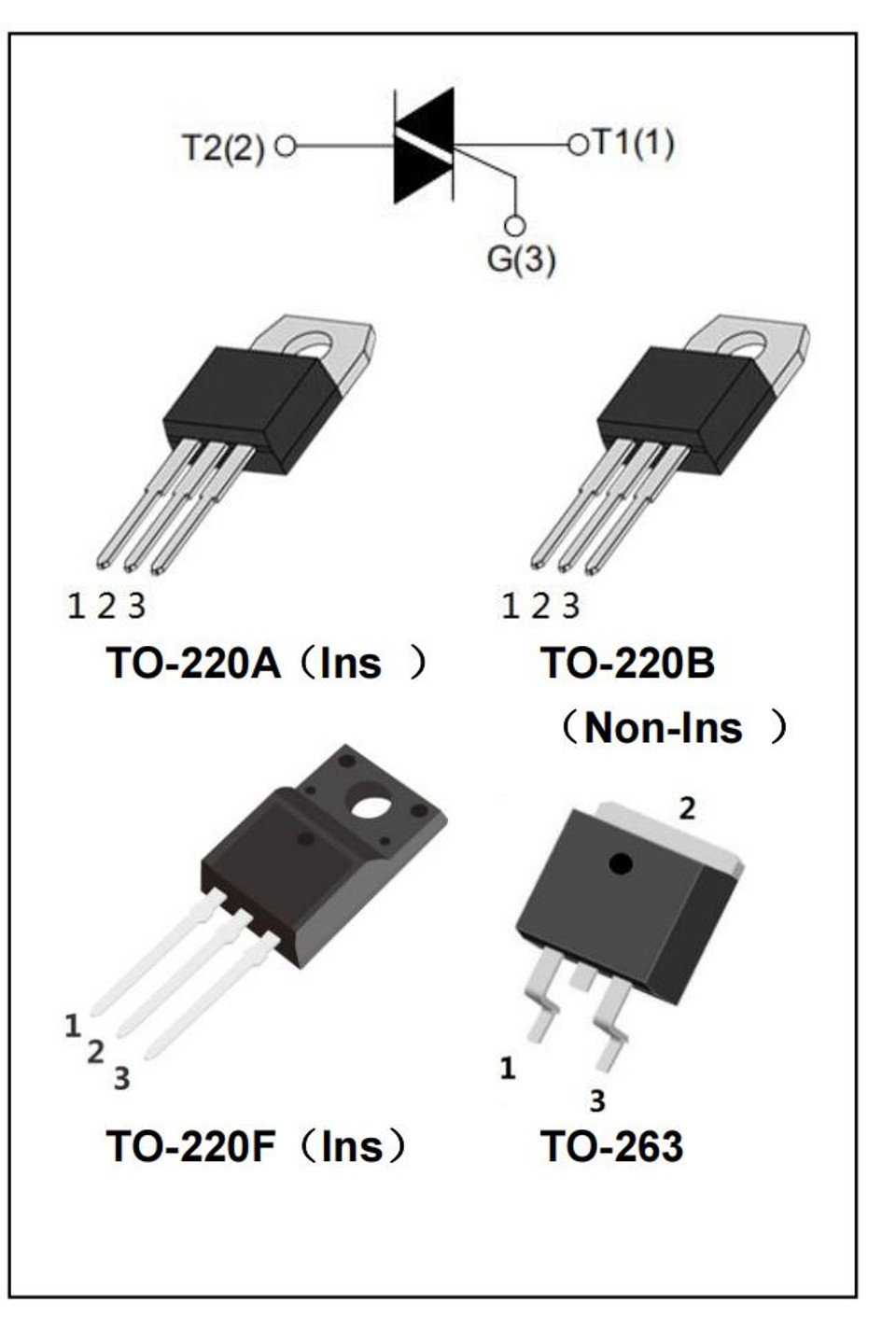

THERMAL RESISTANCES
| S symbole | Test Condition | Valeur e | U nit | |
| R th ( j - c ) | TO -220 A ( Ins ) | 2.1 | ℃ /W | |
| TO - 220 B ( Non - Ins ) | 1.3 | |||
| TO - 220 F ( Ins ) | 2.3 | |||
| jonction à cas ( AC ) | TO - 263 | 2.4 | ||

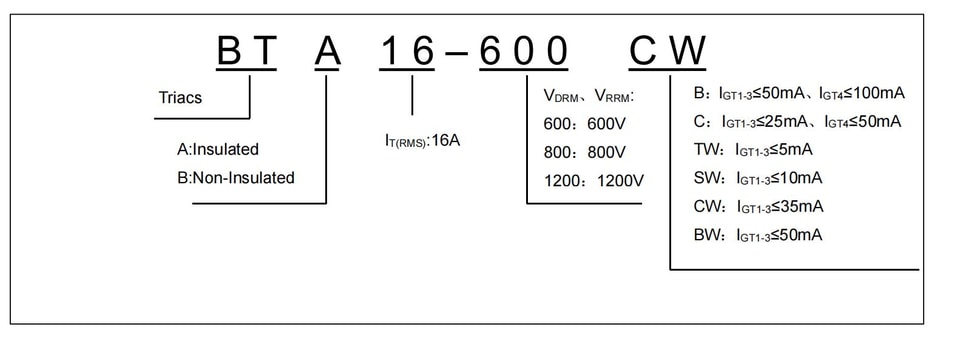

INFORMATIONS DE COMMANDE

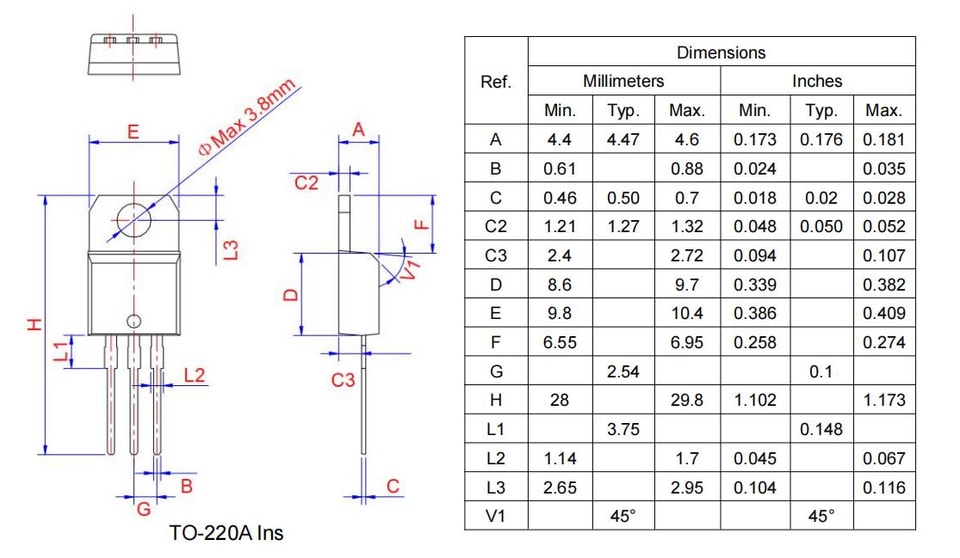

DONNÉES MÉCANIQUES D'EMBALLAGE
