YZPST-MAC97A8
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
P/N : YZPST-MAC97A6 Triacs 97A8
Caractéristiques
Dispositifs triacs en silicium à commande sensible
Type P à isolement par diffusion traversante
Technologie mesa avec passivation au verre
Face arrière métallisée multicouche
Application type
Contrôleur de chauffage ;Contrôleur de variation d'intensité
Commande de lampe ;Appareils électroménagers

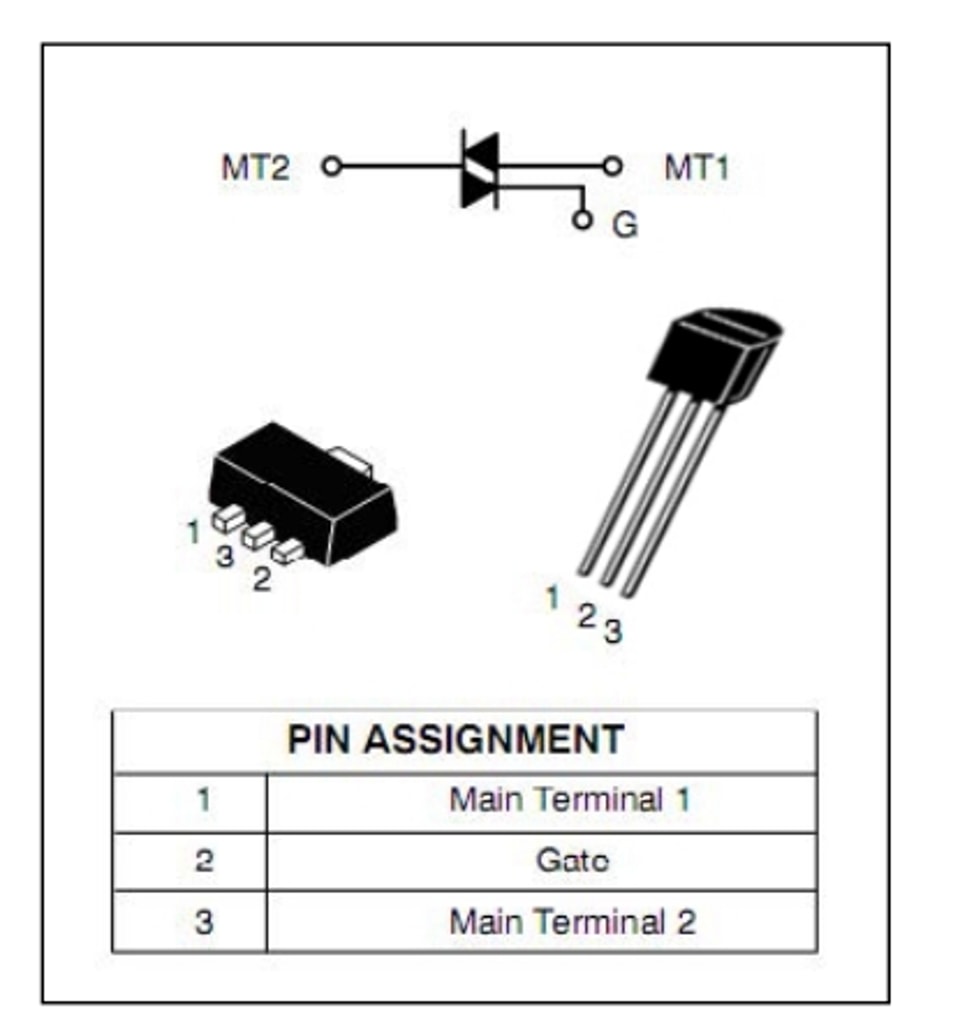

Boîtier
TO-92 SOT-89
Spécification principale (Tj=25℃）
| Type | Description | Valeur | Unité | |
| IT(RMS) | Courant efficace nominal à l'état passant Courant | 0.8 | A | |
| À l'état bloqué / inverse répétitive crête tension | MAC97A6 | 400 | V | |
| VDRM/VRRM | ||||
| MAC97A8 | 600 | V | ||
| ITSM | À l'état passant non répétitif pic courant | 8 | A | |
Spécification limite
| Type | Spécification et conditions | valeur | unités | |
| IT(RMS) | Courant efficace nominal à l'état passant Tbroche≤50℃ | 0.8 | A | |
| Crête répétitive à l'état bloqué | 400 | V | ||
| tension Tj=25℃ | MAC97A6 | |||
| VDRM/VRRM | Fuite inverse de crête répétitive | 600 | V | |
| tension Tj=25℃ | MAC97A8 | |||
| ITSM | Non répétitif à l’état passant pic courant sinusoïde 50 Hz,une cycle TC=25℃ | 9 | A | |
| I2t | fusible courant (tp=10ms) | 0.45 | A2S | |
| IGM | Courant de crête de gâchette | 1 | A | |
| PGM | Puissance de crête de gâchette | 1 | W | |
PG(AV) |
Puissance moyenne de gâchette |
0.1 |
W |
di/dt |
Vitesse critique de montée de la tension à l'état passant (ITM=1 A,,IG=0,2 A, d IG/dt=0,2 A/μS , Tj=110℃ ) |
20 |
A/μS |
Tstg Tj | Température de stockage Température de jonction | -40--+150 -40--+110 |
℃ |

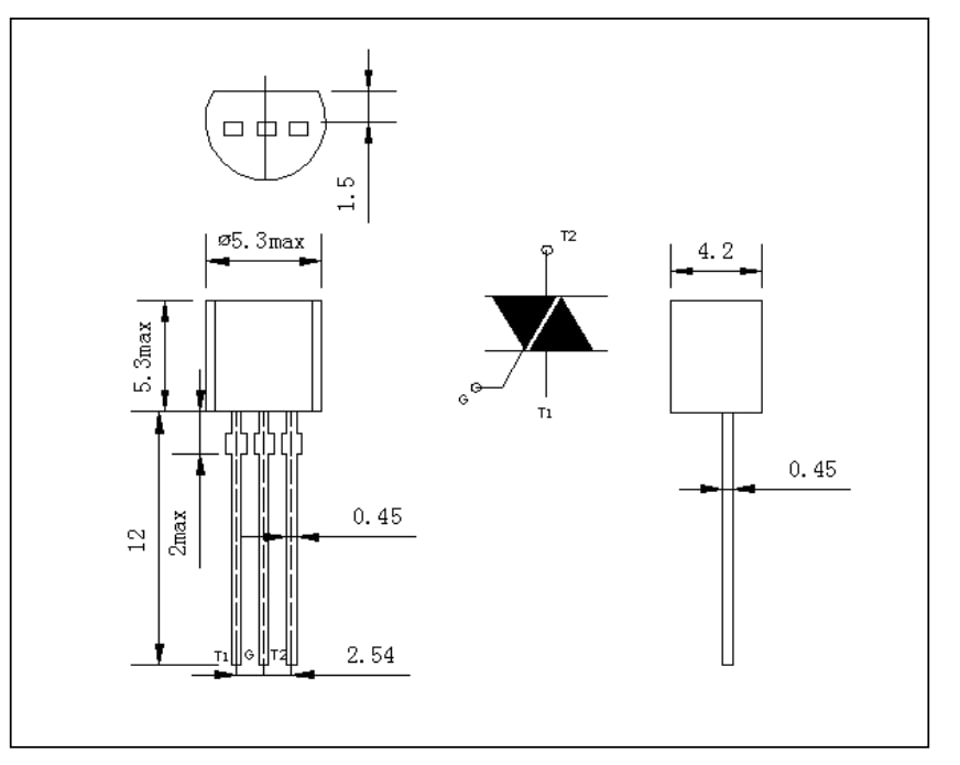

Plan du boîtier TO-92：
