Série BTA16/BTB16 (BT139) triacs 16 A

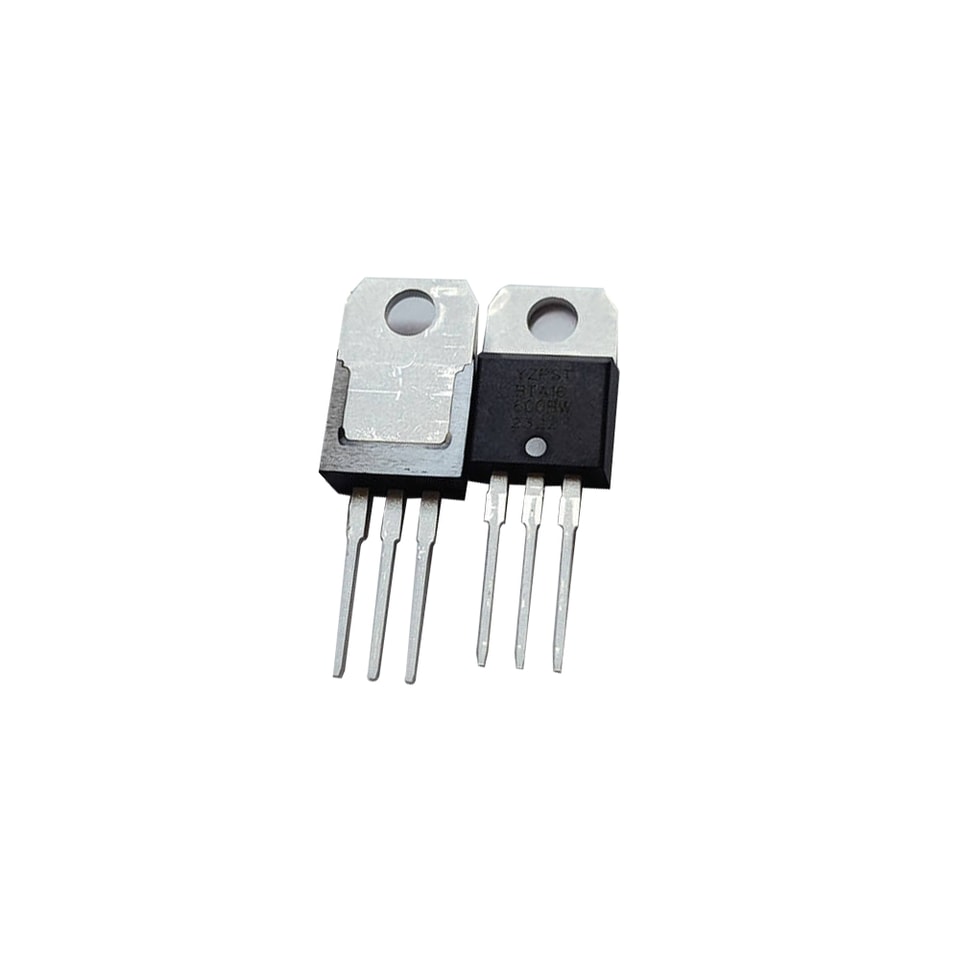

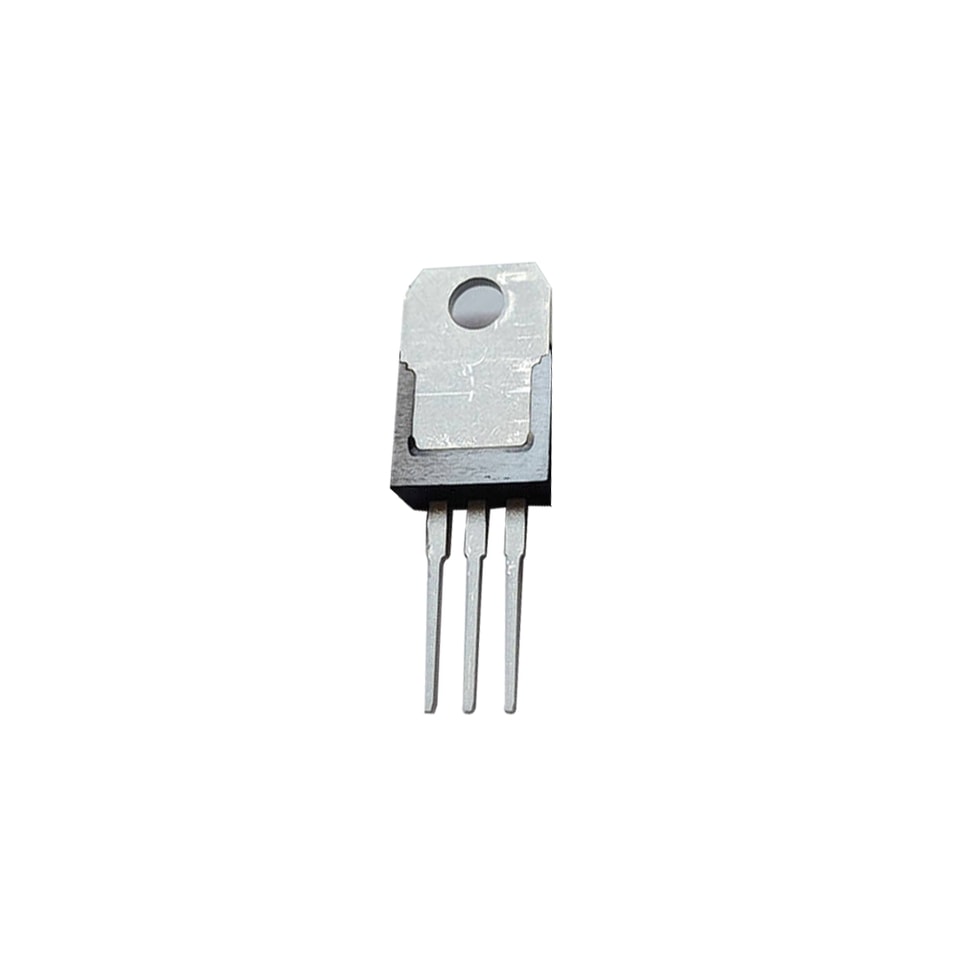

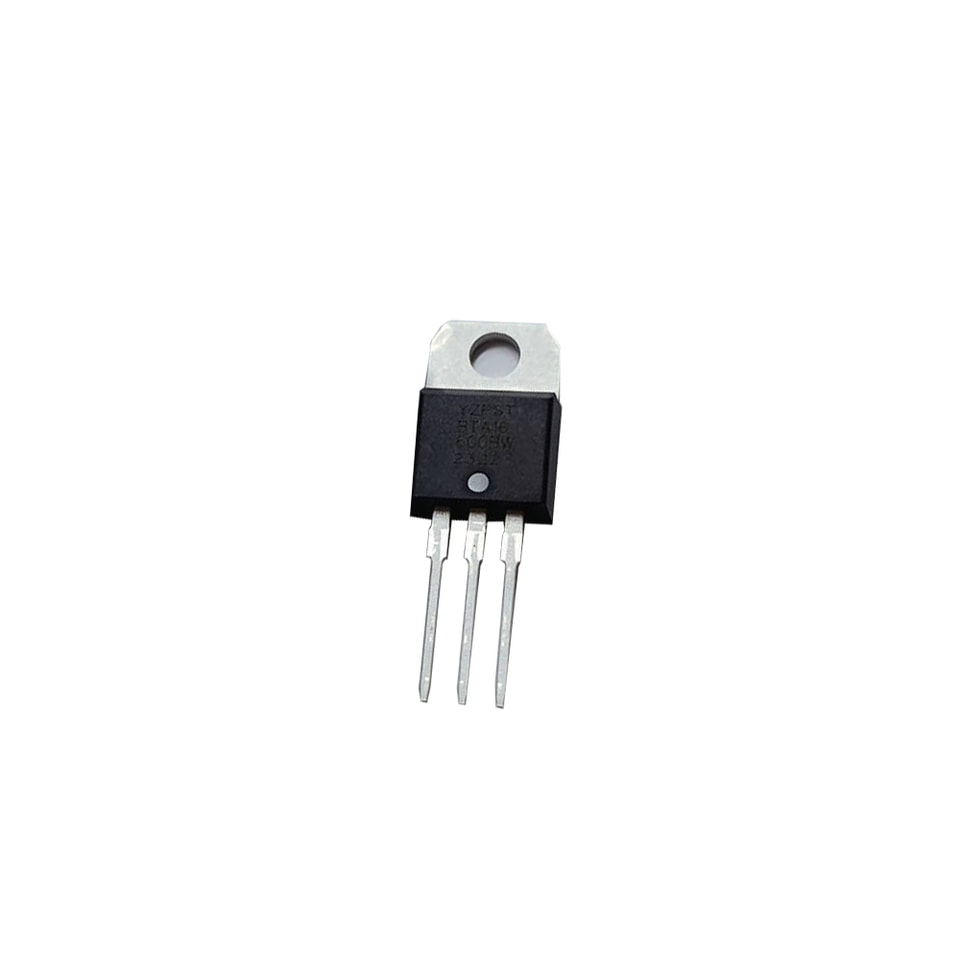

YZPST-BTA16-600BW
DESCRIPTION:
Avec une forte capacité à supporter les chocs de courant élevé, les triacs des séries BTA16/BTB16 offrent un fort taux de dv/dt et une excellente résistance aux interférences électromagnétiques.
Avec de hautes performances de commutation, produits à 3 quadrants particulièrement recommandés pour une utilisation sur charge inductive. Des trois bornes au dissipateur thermique externe, le BTA16 offre une tension d’isolement assignée de 2500 Vrms, conforme aux normes UL.
PRINCIPALES CARACTÉRISTIQUES:
symbole | valeure | uUnité |
IT(RMS) | 16 | A |
VDRM/VRRM | 600/800/1200 | V |
VTM | ≤ 1,5 | V |
MAXIMALES ABSOLUES VALEURS:
Paramètre | Symbol | Valeure | UUnité |
Plage de température de jonction de stockage | Tstg | -40~150 | ℃ |
Plage de température de jonction en fonctionnement | Tj | -40~125 | ℃ |
Tension répétitive de crête à l’état bloqué (Tj=25C) | VDRM | 600/800/1200 | V |
Tension répétitive de crête en inverse (Tj=25C) | VRRM | 600/800/1200 | V |
Courant efficace à l’état passant | IT(RMS) | 16 | A |
Courant de pointe de surcharge non répétitif à l’état passant (cycle complet, F=50Hz) | ITSM | 160 | A |
Valeur I2t pour le fusible (tp=10ms) | I2t | 128 | A²s |
Taux critique d’élévation du courant à l’état passant (IG=2× IGT) | dI/dt | 50 | A/μs |
Courant de grille de crête | IGM | 4 | A |
Dissipation de puissance moyenne de grille | PG(AV) | 1 | W |
Puissance de grille de crête | PGM | 5 | W |
ÉLECTRIQUES CARACTÉRISTIQUES(Tj=25C sauf indication contraire)
3 Quadrants：
| Paramètre | Valeure | |||||||
| Essai Condition | Qadrant | TW | SW | CW | BW | UUnité | ||
| IGT | VD=12V, | 5 | 10 | 35 | 50 | A | ||
| VGT | RL=33Ω | Ⅰ- Ⅱ-Ⅲ | MAX | 1.3 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ | MIN | 0 2 | V | |||
| IH | IT=100mA | MAX | 15 | 25 | 40 | 60 | A | |
| Ⅰ-Ⅲ | 20 | 30 | 50 | 70 | m | |||
| IL | IG=1.2IGT | Ⅱ | MAX | 25 | 40 | 60 | 90 | A |
| VD=2/3VDRM Tj=125COuverture de grillen | ||||||||
| dV/dt | MIN | 100 | 200 | 500 | 1000 | V/µs | ||
4 Quadrants：
| Paramètre | Valeure | |||||
| Essai Condition | Qadrant | C | B | UUnité | ||
| Ⅰ- Ⅱ-Ⅲ | 25 | 50 | A | |||
| IGT | VD=12V, | Ⅳ | 50 | 70 | A | |
| VGT | RL=33Ω | ALL | MAX | 1.5 | V | |
| VGD | VD=VDRM | ALL | MIN | 0.2 | V | |
| IH | IT=100mA | MAX | 40 | 60 | A | |
| Ⅰ-Ⅲ- Ⅳ | 50 | 70 | m | |||
| IL | IG=1.2IGT | Ⅱ | MAX | 70 | 90 | A |
| VD=2/3VDRM Tj=125COuverture de grillen | ||||||
| dV/dt | MIN | 200 | 500 | V/µs | ||
STATIQUE CARACTÉRISTIQUES
| Symbole | Essai Condition | Valeure | UUnité | ||
| VTM | ITM=22.5A tp=380μs | Tj=25C | MAX | 1.5 | V |
| IDRM | Tj=25C | 5 | A | ||
| IRRM | VDRM= VRRM | Tj=125C | MAX | 1 | A |
THERMIQUES RÉSISTANCES
| Symbole | Essai Condition | Valeure | UUnité | |
| Rth(j-c) | TO-220A(Ins) | 2.1 | ℃/W | |
| TO-220B(Non-Ins) | 1.3 | |||
| TO-220F(Ins) | 2.3 | |||
| jonction à boîtier(CA) | TO-263 | 2.4 | ||
INFORMATIONS DE COMMANDE

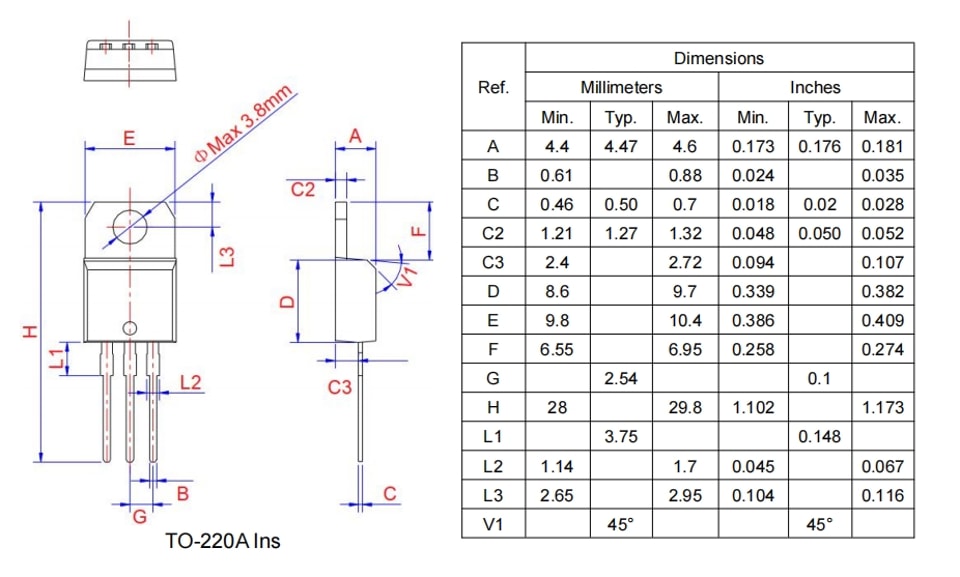

DONNÉES MÉCANIQUES DU BOÎTIER
