TRIACs BTA216

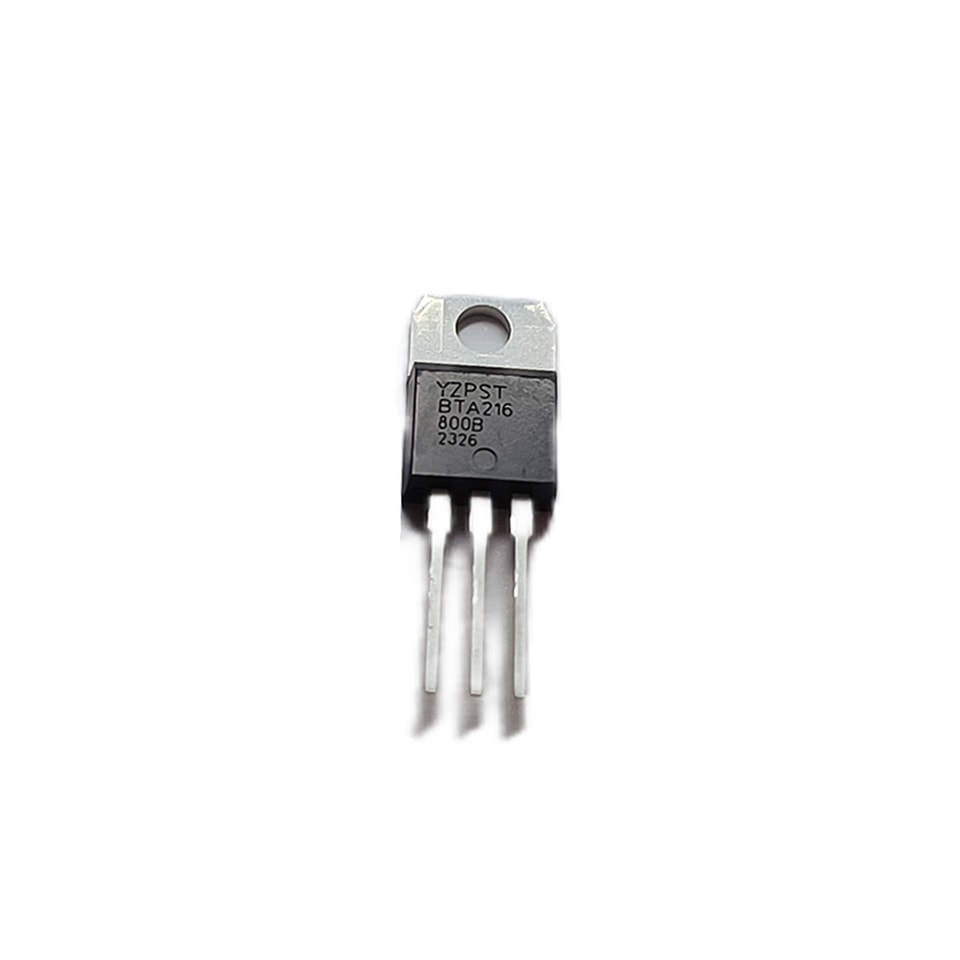

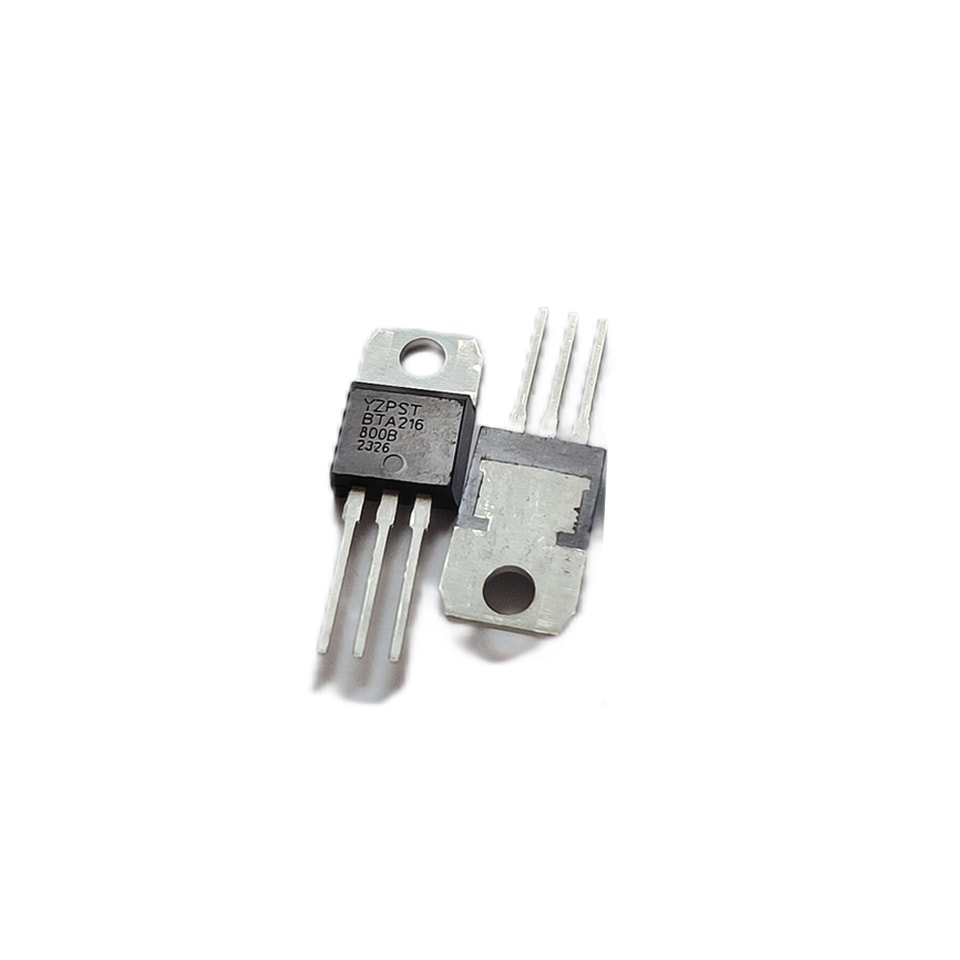

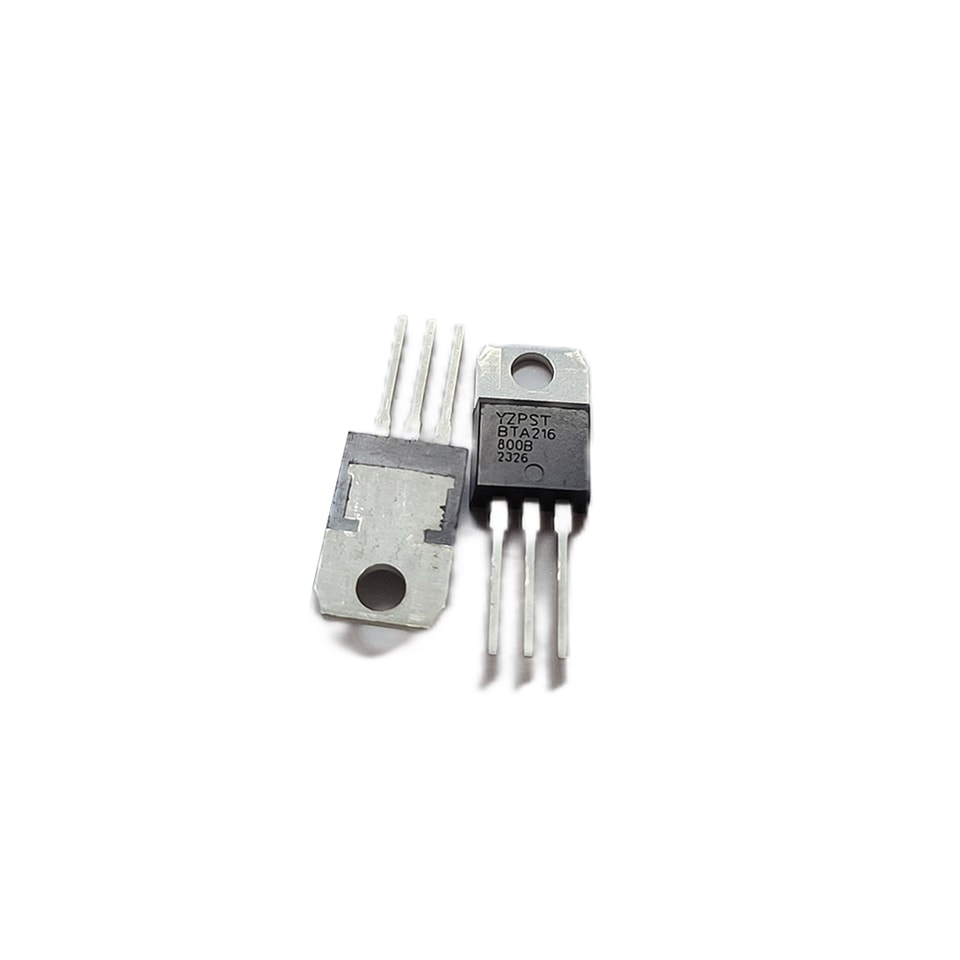

YZPST-BTA216-800B
DESCRIPTION :
Grâce à une passivation au verre séparée, ces dispositifs offrent de bonnes
performances en matière de dv/dt et de fiabilité. La série de triacs convient à la commutation CA à usage général. Elle peut être utilisée comme fonction marche/arrêt
dans des applications telles que les relais statiques, la régulation du chauffage ou le contrôle de phase dans les variateurs de lumière et les contrôleurs de vitesse de moteur.
CARACTÉRISTIQUES PRINCIPALES
| Symbole | Valeur | Unité |
| IT(EFF) | 16 | A |
| VDRM/VRRM | 600/800 | V |
| IGT | ≤10 | mA |
VALEURS ABSOLUES MAXIMALES
| Symbole | PARAMÈTRE | Valeur | Unité | |

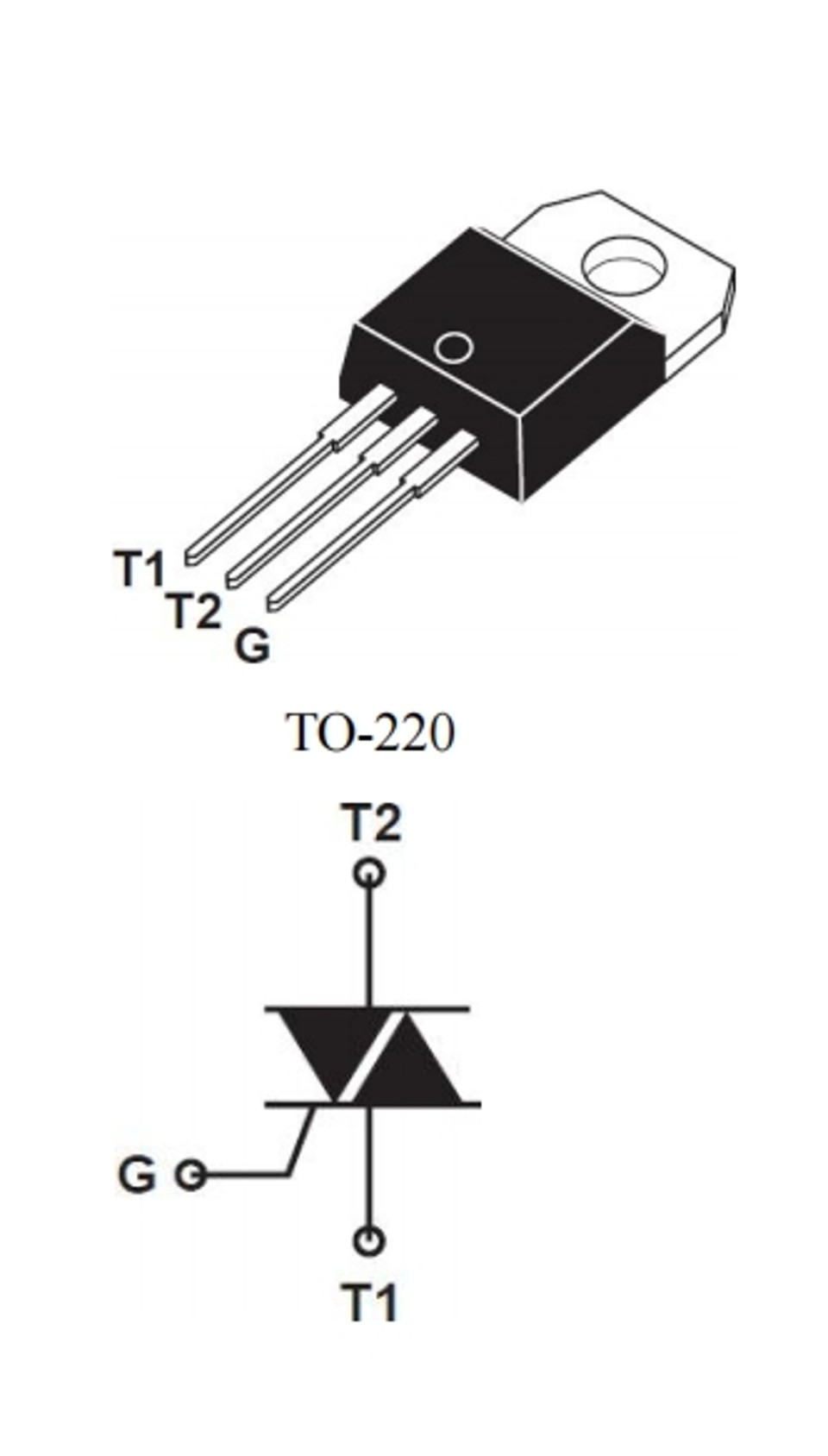

| IT(EFF) | courant efficace à l’état passant (onde sinusoïdale complètesinusoïdale complète) | TO-220. Non isolé TC≤99℃ | 16 | A |
| Courant de crête de surtension non répétitif à l’état passant | t=20ms | 140 | ||
| ITSM | (onde sinusoïdale complète, Tj=25℃) | t= 16.7ms | 150 | A |
| I2t | I2Valeur de t pour fusion | t= 10 ms | 98 | A2S |
| di/dt | Répétitif du taux de de montée de on-État Courantaprès amorçage | ITM = 20 A; IG = 0.2 A dIG/dt = 0,2 A/us | 100 | A/μs |
| IGM | Crête de grille continu, | — | 2 | A |
| VGM | Tension de crête de gâchette | — | 5 | W |
| PGM | Puissance de crête de gâchette | — | 5 | W |
| PG(AV) | Puissance moyenne de gâchette | sur n’importe quelle période de 20 ms | 0.5 | W |
| Tstg | de stockage élévation de la température de jonctionnge | -40 à +150 | ℃ | |
| Tj | En fonctionnement jonction température plage | 125 | ℃ | |
CARACTÉRISTIQUES STATIQUES
| Symbole | Paramètre | Condition d’essai | Quadrant | Valeur | Unité | ||
| MIN | TYPE | MAX | |||||
| IGT | Courant de déclenchement de gâchette | VD= 12V, IT=0. 1 A | Ⅰ-Ⅱ-Ⅲ | - | - | 10 | mA |
| VD= 12V, IT=0. 1 A | - | 0.7 | 1.5 | ||||
| VGT | Tension de déclenchement de gâchette | VD=400V, IT=0. 1A,Tj= 125 °C | 0.25 | 0.4 | - | V | |
| VT | Tension à l’état passant | IT=20A | - | 1.2 | 1.5 | V | |
| IH | Courant de maintien | VD= 12V, IGT=0. 1 A | Ⅰ-Ⅱ-Ⅲ | - | - | mA | |
| Ⅰ-Ⅲ | - | - | 60 | mA | |||
| IL | Courant d'accrochage | VD= 12V, IGT=0. 1 A | Ⅱ | - | - | 90 | mA |
| ID | Courant de fuite à l’état bloqué | VD = VDRM(max); Tj= 125 ˚C | - | 0.1 | 0.5 | mA | |

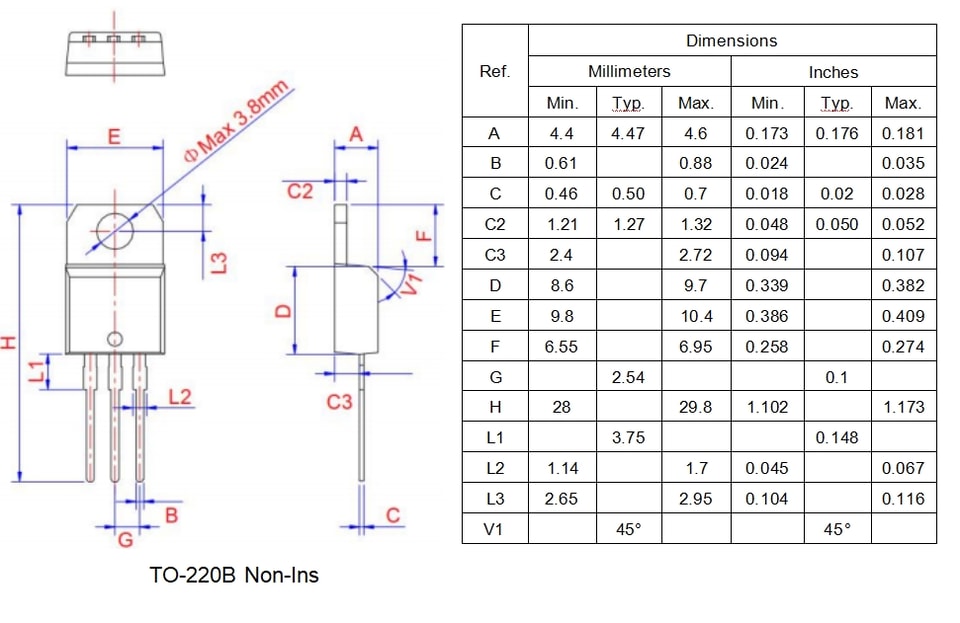

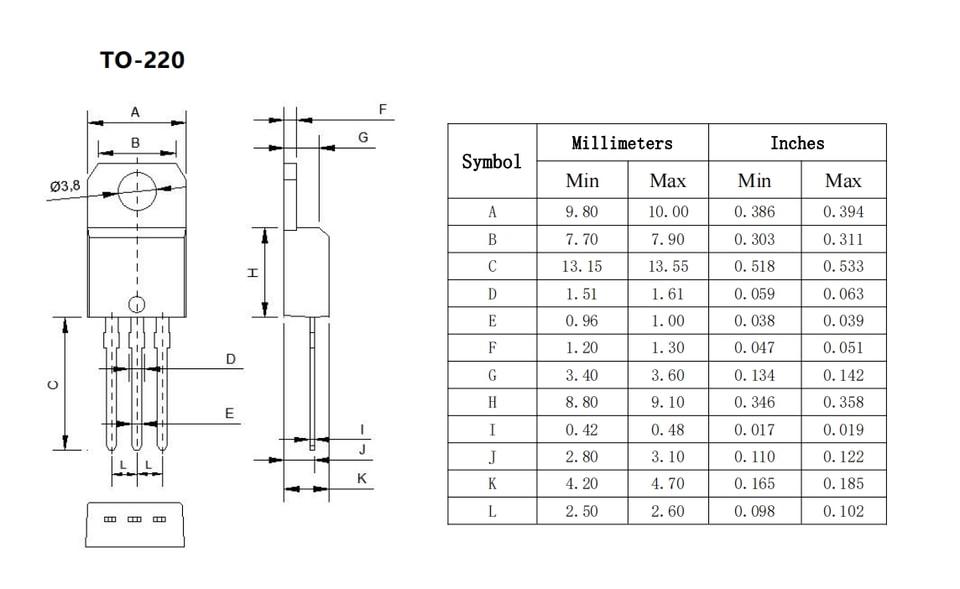

BOÎTIER DONNÉES MÉCANIQUES
