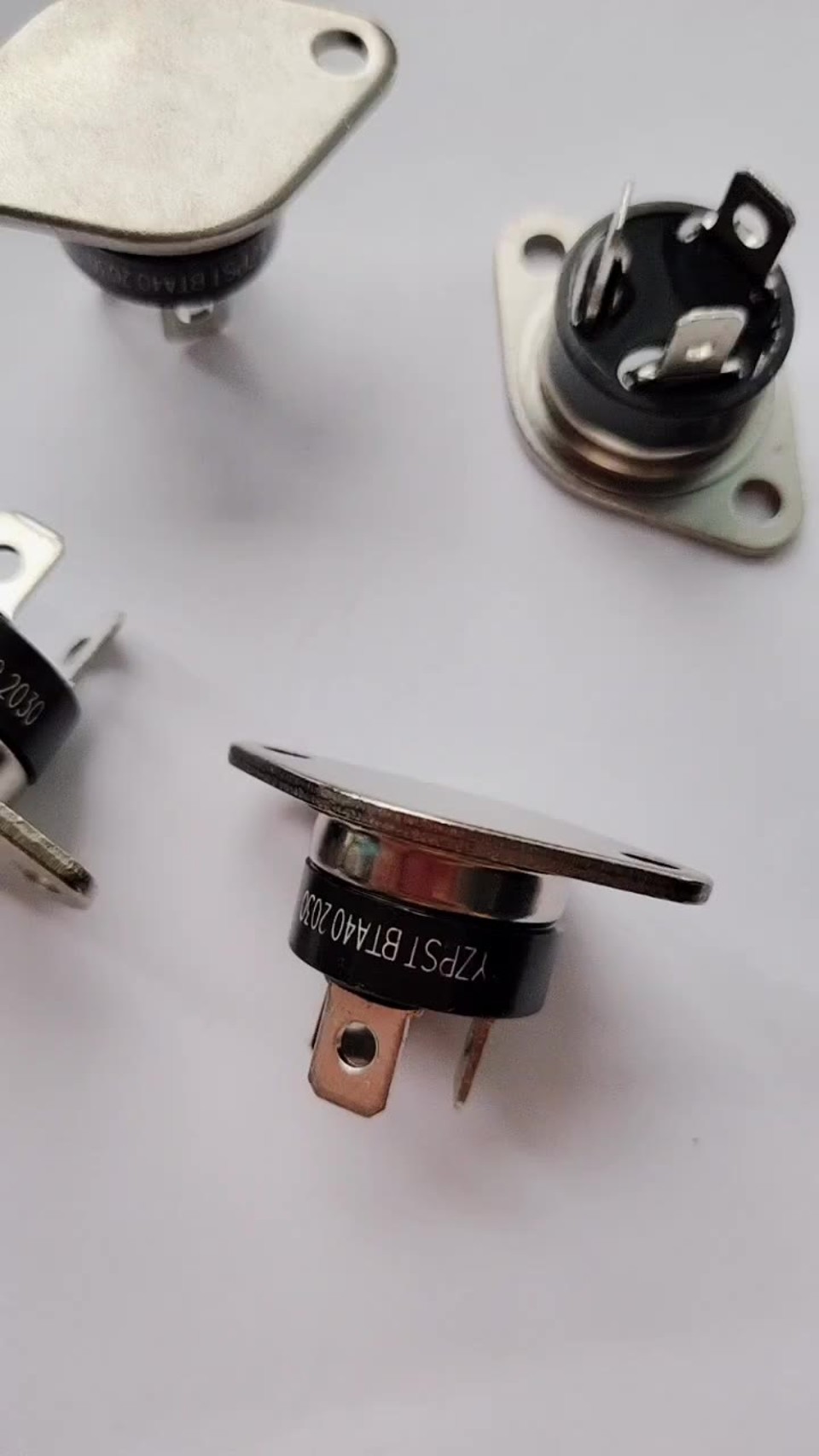

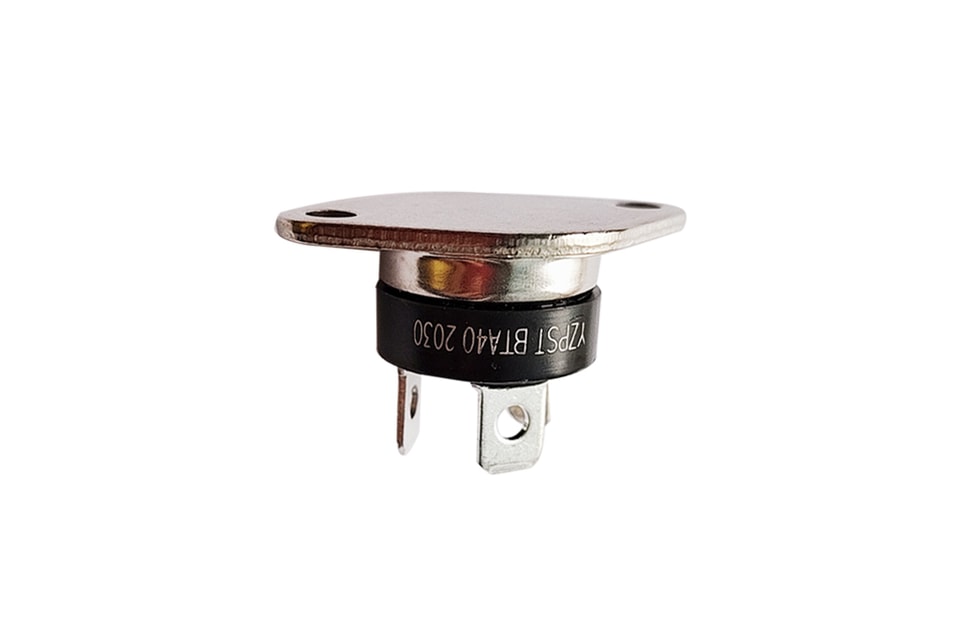

YZPST-BTA40
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Forte capacité de commutation
Faible résistance thermique avec liaison par clip

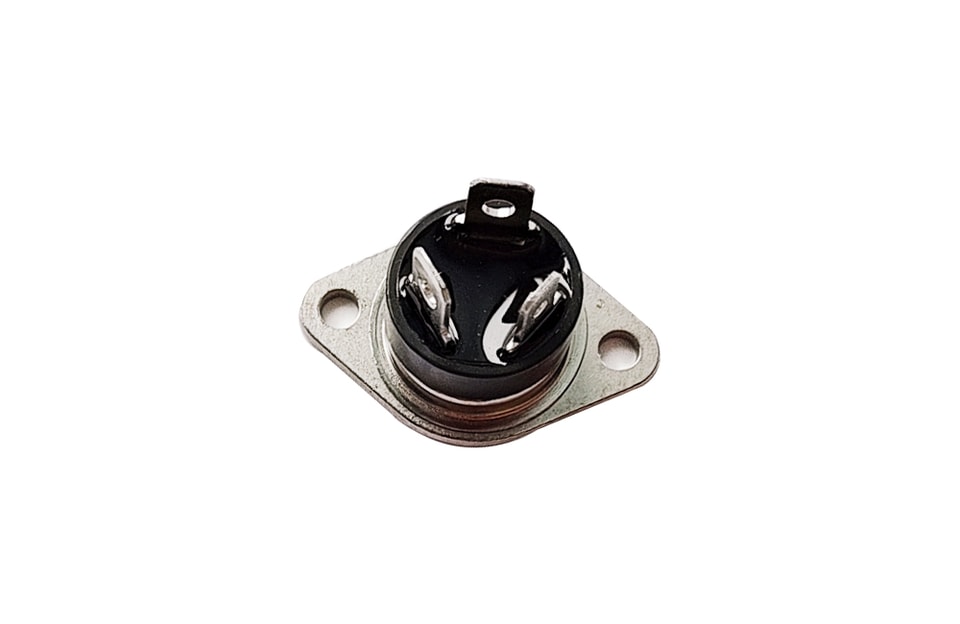

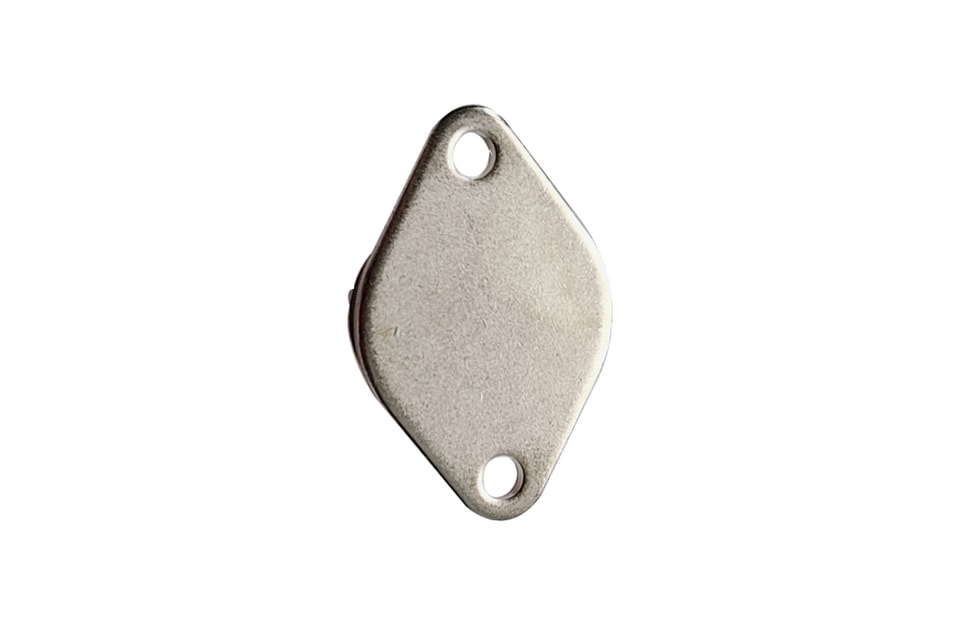

Boîtier isolé RD91 haute puissance :
- Faible résistance thermique avec liaison par clip
- Tension d’isolation : 2500 VRMS
| Symbole | Valeur | Unité |
IT(EFF) | 40 | A |
| VDRM /VRRM | 1000 | V |
VTM | 1.55 | V |
VALEURS MAXIMALES ABSOLUES
Paramètre | Symbole | Valeur | Unité | |
Plage de température de jonction de stockage | Tstg | -40-150 | °C | |
Plage de température de jonction en service | Tj | -40-125 | °C | |
Tension répétitive de crête à l’état bloqué (Tj=25°C) | Vdrm | 1000 | V | |
Tension répétitive de crête en inverse (Tj=25°C) | Vrrm | 1000 | V | |
Tension d’état bloqué de crête de surtension non répétitive | Vdsm | Vdrm+100 | V | |
Tension inverse crête non répétitive | Vrsm | Vrrm+100 | V | |
Courant efficace à l’état passant | RD91 (T =80°C) | Il(rms) | 40 | A |
Courant de crête non répétitif en conduction sur une demi-onde complète, F=50 Hz | Itsm | 400 | A | |
l2Valeur t pour le pouvoir fusible (tp=10ms) | l2t | 880 | A2s | |
Vitesse critique de montée du courant à l’état passant(Ig=2x|gt) | dl/dt | 50 | A/ps | |
Courant de crête de gâchette | Igm | 4 | A | |
Dissipation de puissance moyenne de grille | Pg(av) | 1 | W | |
