SCR YZPST-40TPS12

Caractéristiques du produit

Procédé de passivation au verre à table

Métal de l’électrode arrière (anode) : Ti-Ni-Ag

Métal de l’électrode positive (gate, anode) : Al

Les principaux usages

Interrupteur à courant alternatif

Convertisseur d’alimentation AC/DC,

Commande du chauffage électrique

Commande de vitesse du moteur

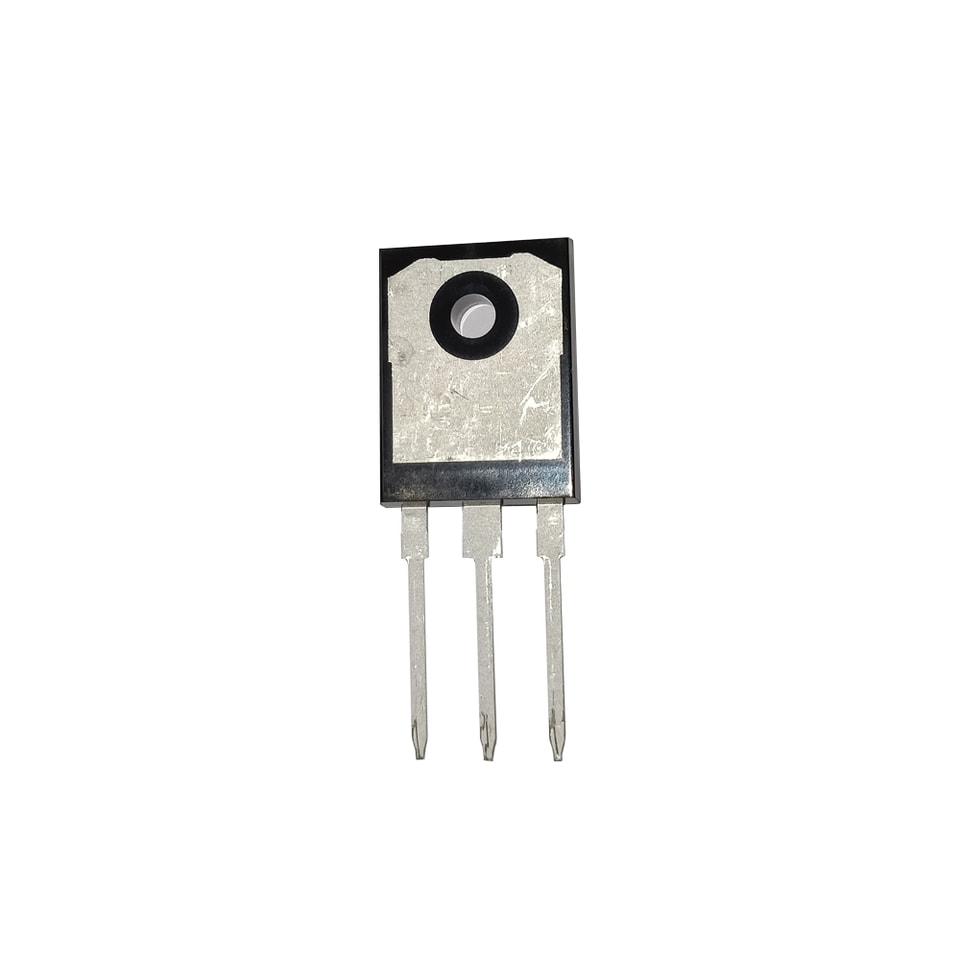

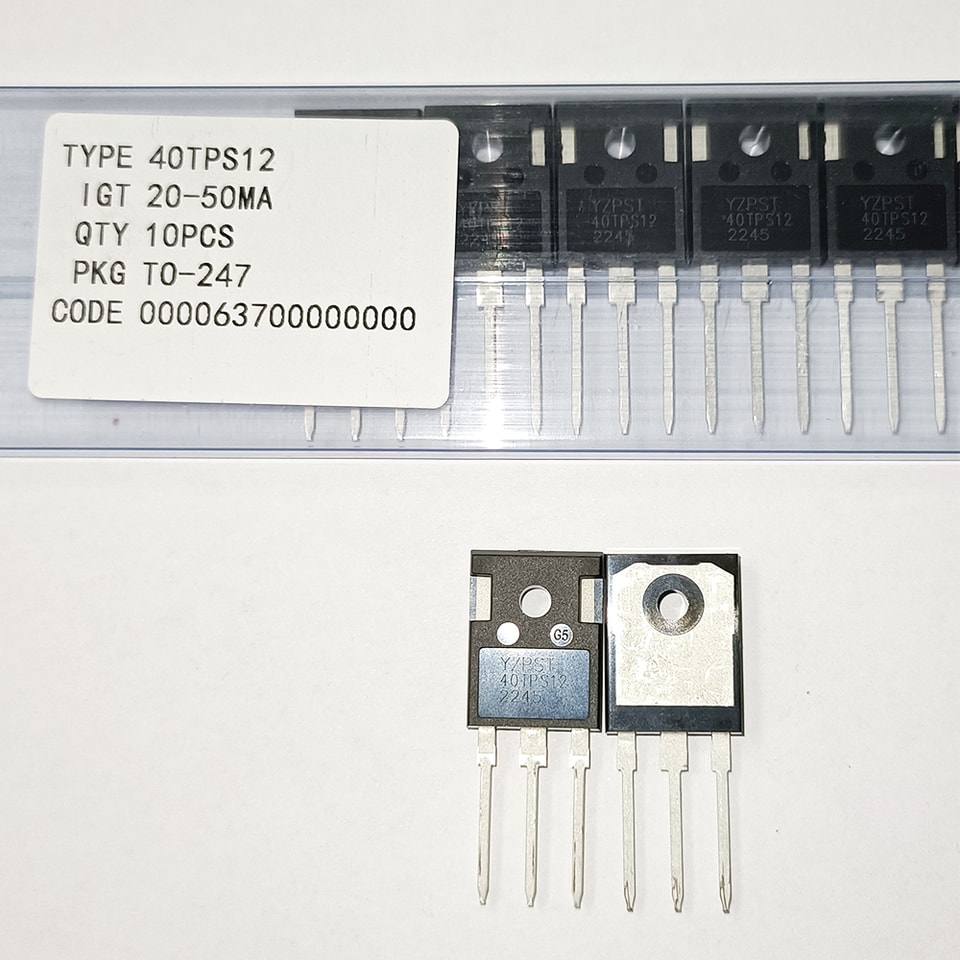

Boîtier

TO-247

Principales caractéristiques (Tj=25℃)

Absolu rCaractéristiques (Limite Valeurs)

Symbole	PParamètre	Value	UUnité
IT (RMS)	Courant efficace en régime établi (angle de conduction de 180°)	40	A
ITSM	Crête de courant de surtension non répétitive en régime établi Courant (tp = 10 ms)	460	A
IGM	Courant de gâchette de crête (tp = 20 µs)	4	A
PGM	Puissance de grille de crête	5	W
PG(AV)	Puissance moyenne de gâchette	1	W
Tstg Tj	Température de stockage Température de jonction en fonctionnement	-40--+150 -40--+125	℃

Thermique Résistances

Symbole

PParamètre

Value

UUnité

Rth (j-c)

Jonction-boîtier

TO-247

0.95

℃/W

Électriquel inverseTj=25℃ sauf indication indiqué
