COMPOSANT DE PUISSANCE
YZPST-SK45UT16
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques
Module à thyristors antiparallèles
P/N:YZPST-SK45UT
Caractéristiques
•Conception compacte
•Montage à une vis
•Transfert thermique et isolation via une céramique en oxyde d’aluminium à liaison cuivre directe (DBC)
•Puces de thyristor passivées au verre
•Jusqu’à 1600 V de tension inverse
Applications typiques
•Démarreurs progressifs
•Commande de l’éclairage (studios, théâtres...)
•Régulation de température

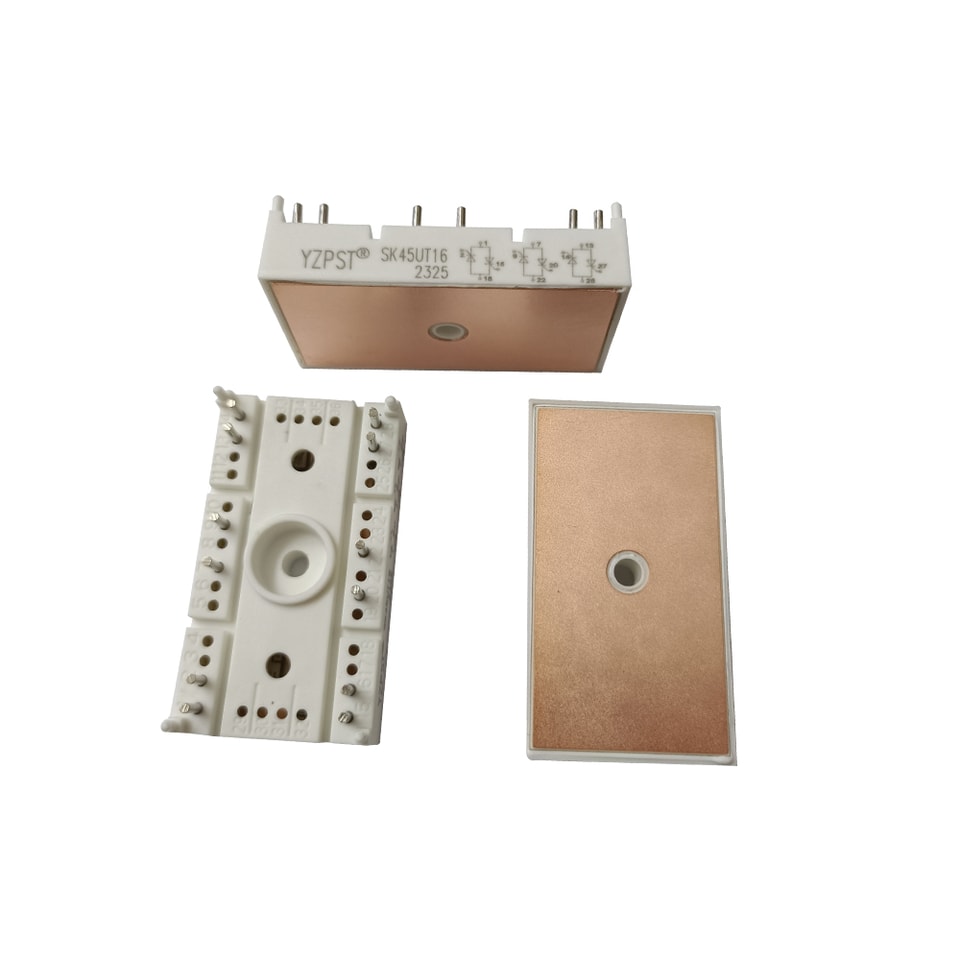

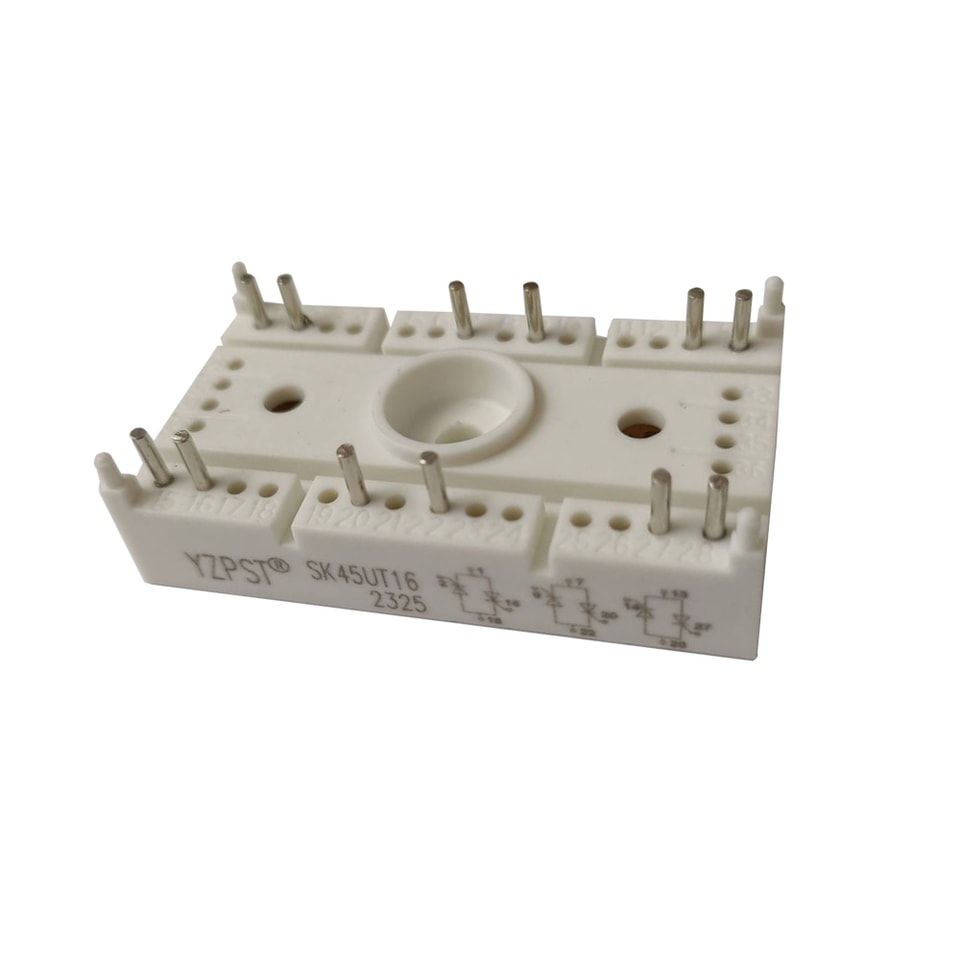

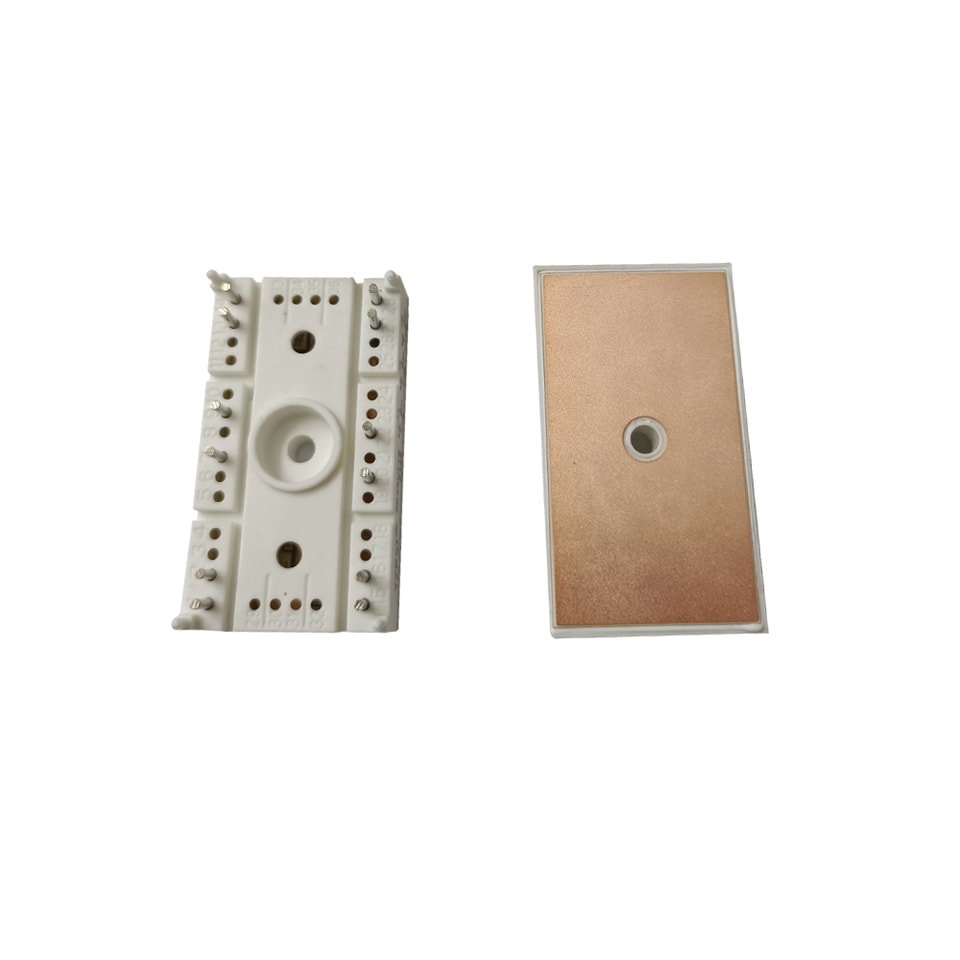

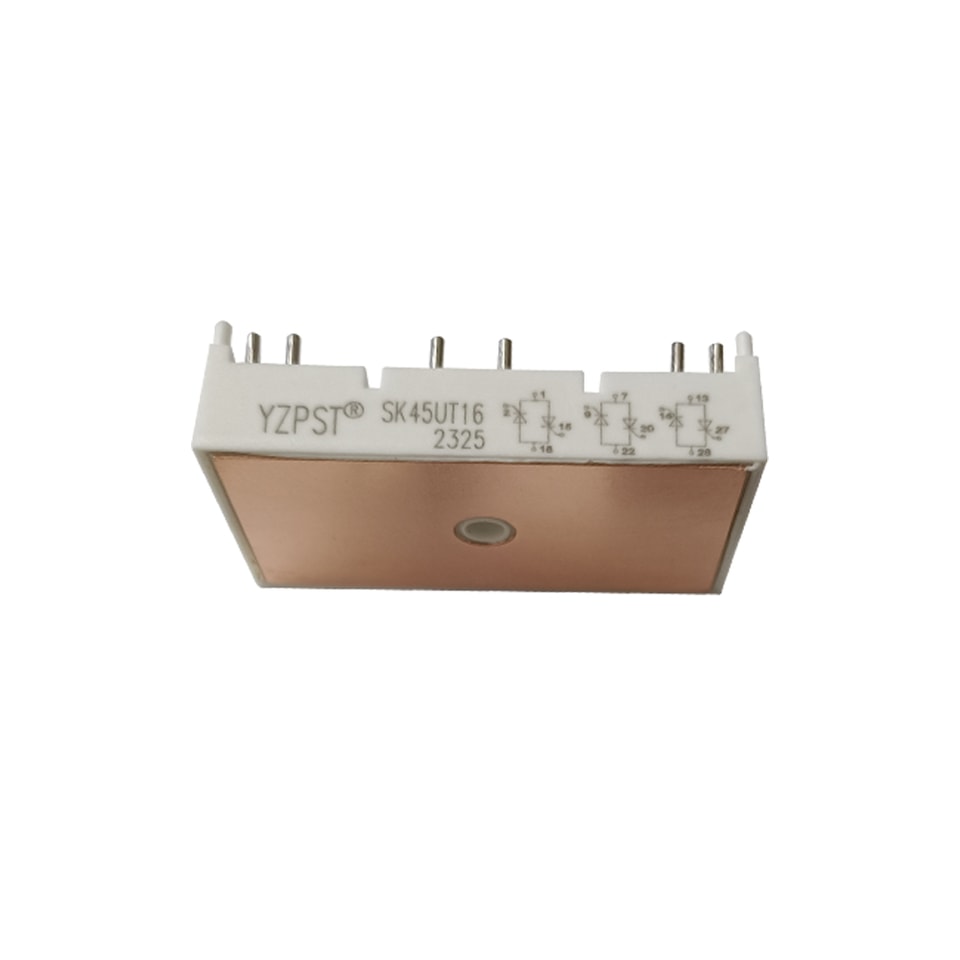

Module à thyristors antiparallèles SK45UT à conception compacte
| Vrsm | Vrrw Vdrm | lRMS = 47 A (conduction totale) |
| V | V | (Ts = 85 °C) |
| 900 | 800 | SK 45 UT 08 |
| 1300 | 1200 | SK45 UT12 |
| 1700 | 1600 | SK45 UT16 |
| Symbole | Conditions | Valeurs | Unités |
| Irms | W1C : sin. 180°: Ts=100oC | 33 | A |
| W1C;sin.180o;Ts = 85oC | 47 | A | |
| Itsm | Tvj = 25 oC;10ms | 450 | A |
| i2t | Tvj = 125oC;10ms | 380 | A |
| T/25 oC;8,3...10ms | 1000 | A2s | |
| Tvj = 125oC;8,3...10ms | 720 | A2s | |
| Vt | T/25 °C, lT = 75A | max. 1,9 | V |
| Vt(to) | Tvj = 125oC | max. 1 | V mQ mA |
| rT | Tvj = 125oC | max. 10 | |
| IRD | T/125°C, VRD=VRRM | max. 10 | |
| IrD | |||
| tgd | Tvj = 25 OC, lG = 1A; diG/dt= 1 A/ps | 1 | MS |
| Vd = 0,67*Vdrm | 2 | MS | |
| (dv/dt)cr | Tvj = 125oC | 1000 | V/ps |
| (di/dt)cr tq lH | Tvj = 125oC; f= 50...60 Hz | 50 | A/ps |
| II | Tvj = 125 °C; typ. | 80 | MS mA mA |
| TVj = 25 °C; typ. / max. | 80/150 | ||
| TVj = 25 °C;Rg 33Q; typ. / max. | 150/300 | ||
| Vgt | 归二25 °C ; c.c.归二25 °C ; c.c. | min. 3 min. 100 max. 0,25 | V mA |
| IGT | Tvj = 125oC ; c.c. | max. 3 | V mA |
| Vgd | Tvj = 125oC ; c.c. | ||
| Igd | |||
| Khfj-s) | continu par thyristor sin 180° par thyristor continu par WIC sin 180° par WIC | 1,2 | K/W |
| Khfj-s) | bornes, 10 s | 1,24 | K/W |
| L | 0,6 | K/W | |
| Tstg | 0,62 | K/W | |
| ^solder | -40...+125 | °C | |
| -40...+125 | °C | ||
| 260 | °C | ||
| Vis。］ | c.a. 50 Hz ; valeur efficace ; 1 s/1 min. Couple de montage sur dissipateur | 3000/2500 | V~ |
| Ms | 2,5 | N·m | |
| Mt | 30 | Nm m/s2 | |
| a | g | ||
| m | |||
| Boîtier | T13 |

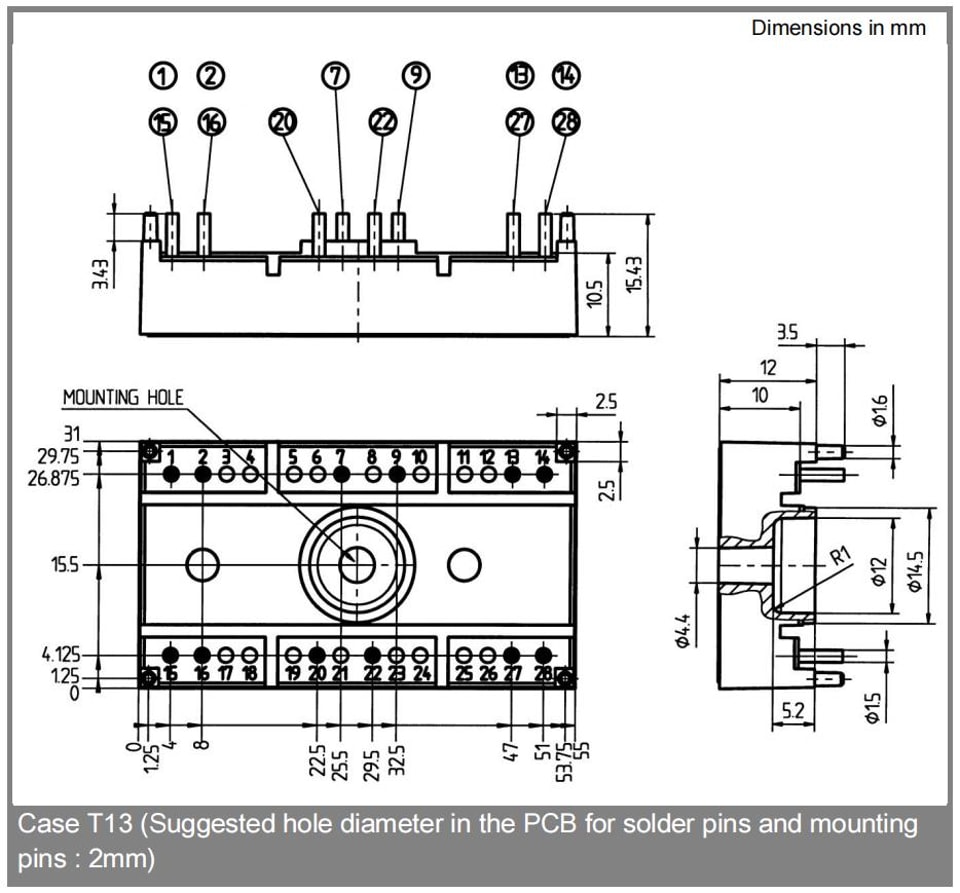

Dimensions
