YZPST-PWA-150A06
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

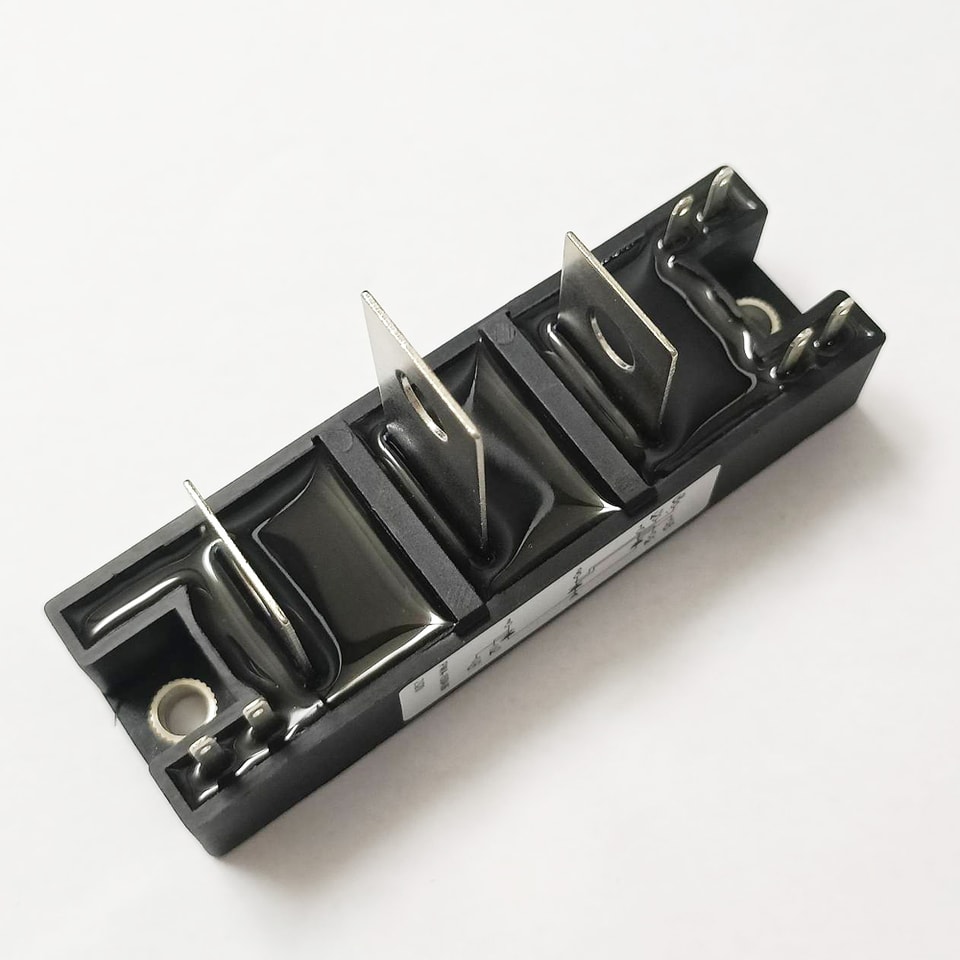

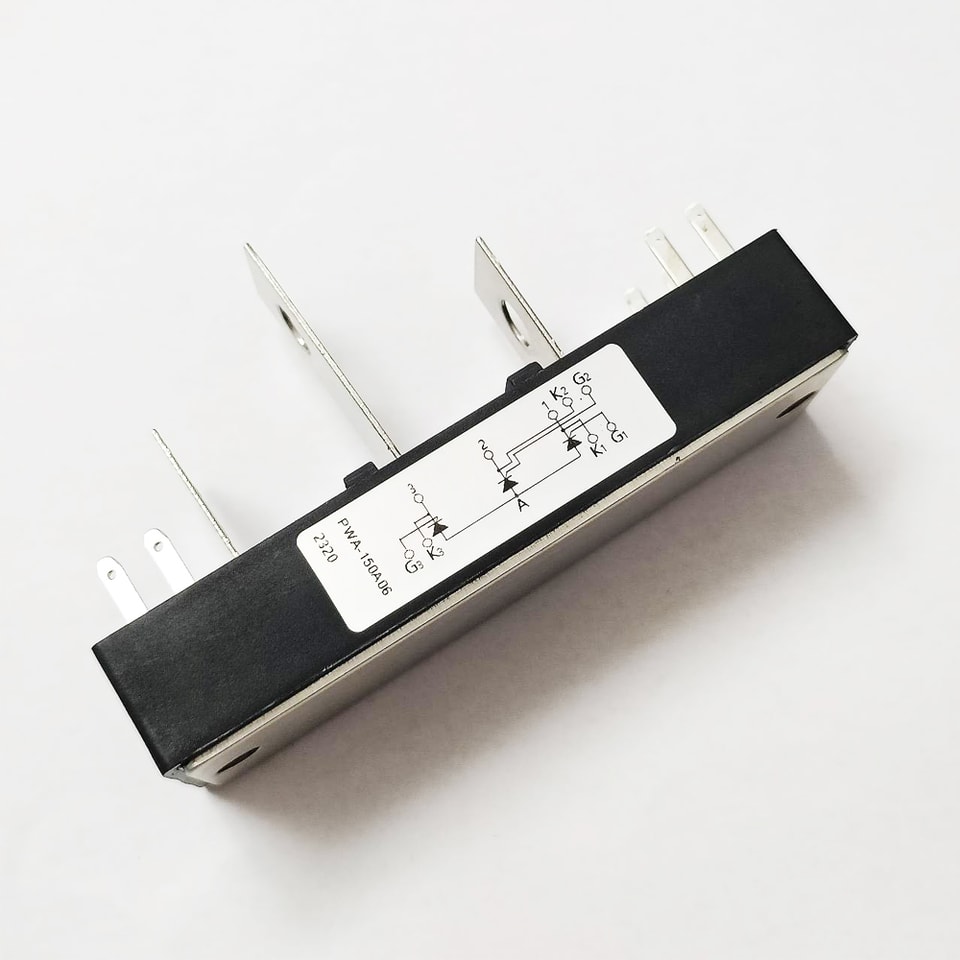

Modules thyristors TYPE : YZPST-PWA150SA-4
Ce produit est un module thyristor adapté aux applications de redressement triphasé basse tension.
· IT(AV) 150 A (par dispositif)
· Fort courant de surtension 3000 A (60 Hz)
· Construction simple
· Non isolé. Base de montage servant de borne d’anode commune
Applications
· Alimentation pour soudage
· Diverses alimentations CC
Caractéristiques maximales
Symbole | Condition | Valeurs | Unité |
IT(AV) | Monophasé, demi-onde, conduction à 180°, TC=116°C | 150 | A |
ITRMS | Monophasé, demi-onde, conduction à 180°, TC=116°C | 230 | A |
ITSM | Tj=150°C | 3000 | A |
I2t | Tj=150°C | 38 | kA2S |
VDRM/VRRM |
| 400/400 | V |
di/dt | non répétitif | 100 | A/µs |
Viso | CA 1 minute | 3000 | V |
Tj |
| -30 ~ +150 | °C |
Tstg |
| -30 ~ +125 | °C |
W | approximatif | 250 | g |
Caractéristiques électriques
Symbole | Condition | Valeurs | Unité |
IDRM/IRRM | À VDRM,Monophasé, demi-onde, Tj=150°C | 40 | mA |
VTM | Courant en conduction 450 A, Tj=150°C | 1.2 | V |
VT(TO) | Tj=150°C | - | V |
tgd | Tj=25°C | - | us |
tq | Tj=150°C | - | us |
IGT/VGT | Tj=25°C | 100 / 3,0 | mA/V |
VGD | VD=67 % VDRM, Tj=150°C | 0.25 | V |
DV/DT | VD=67 % VDRM | 200 | V/µs |
IH | Tj=25°C | - | mA |
IL | Tj=25°C | - | mA |
Rth(j-c) | par module | 0.15 | °C/W |

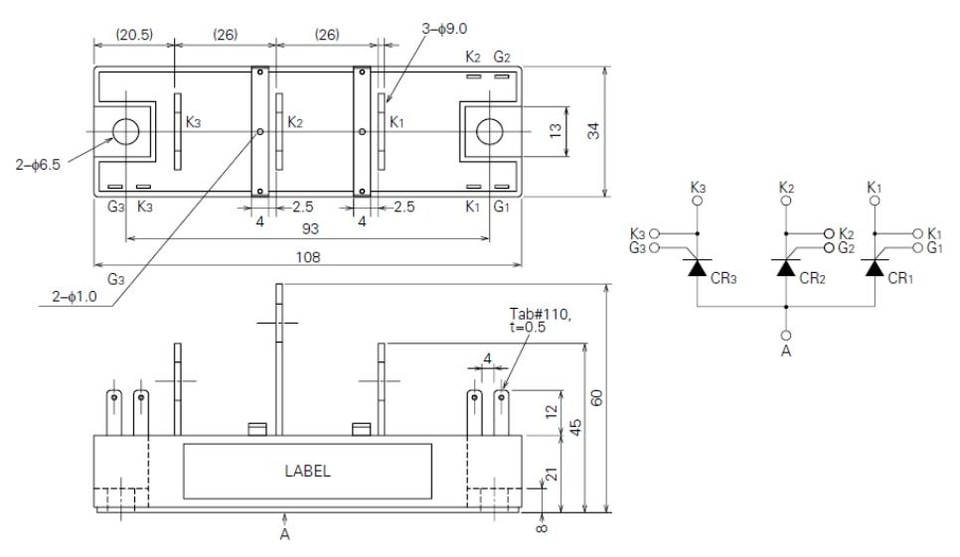

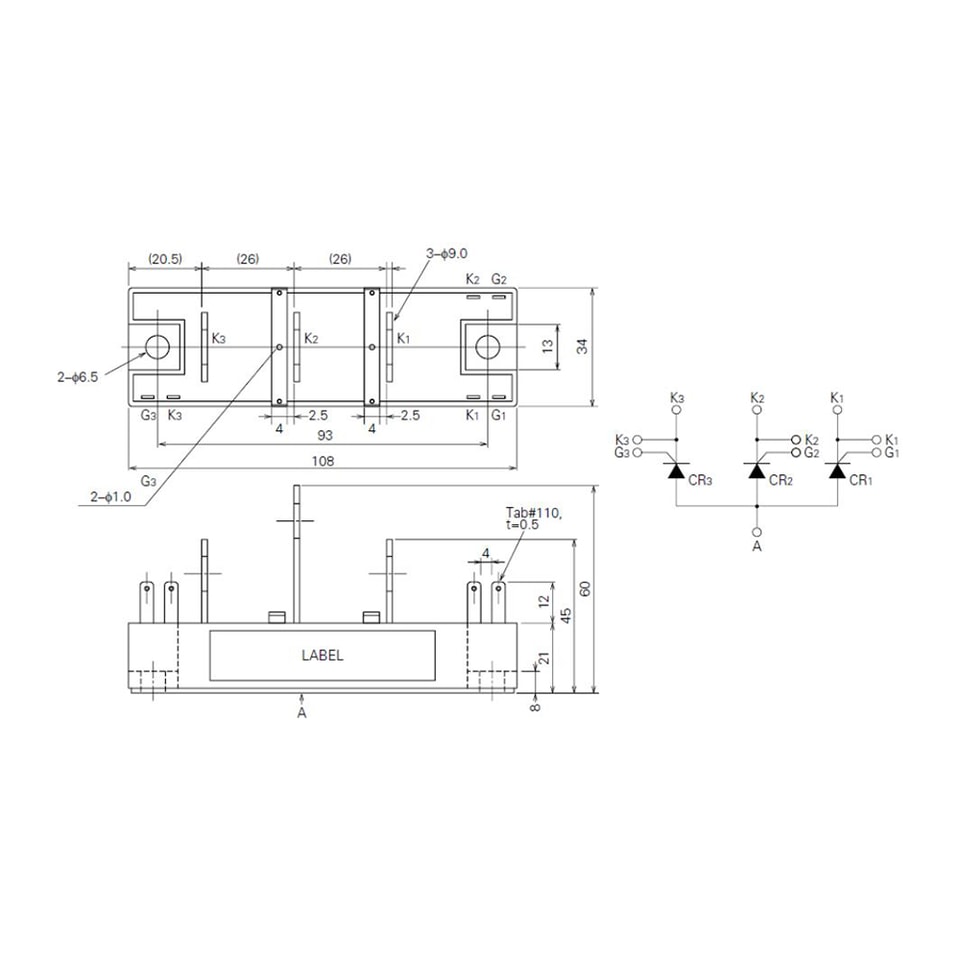

Plan d'ensemble
.jpg)
.jpg)
