YZPST-BT169
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

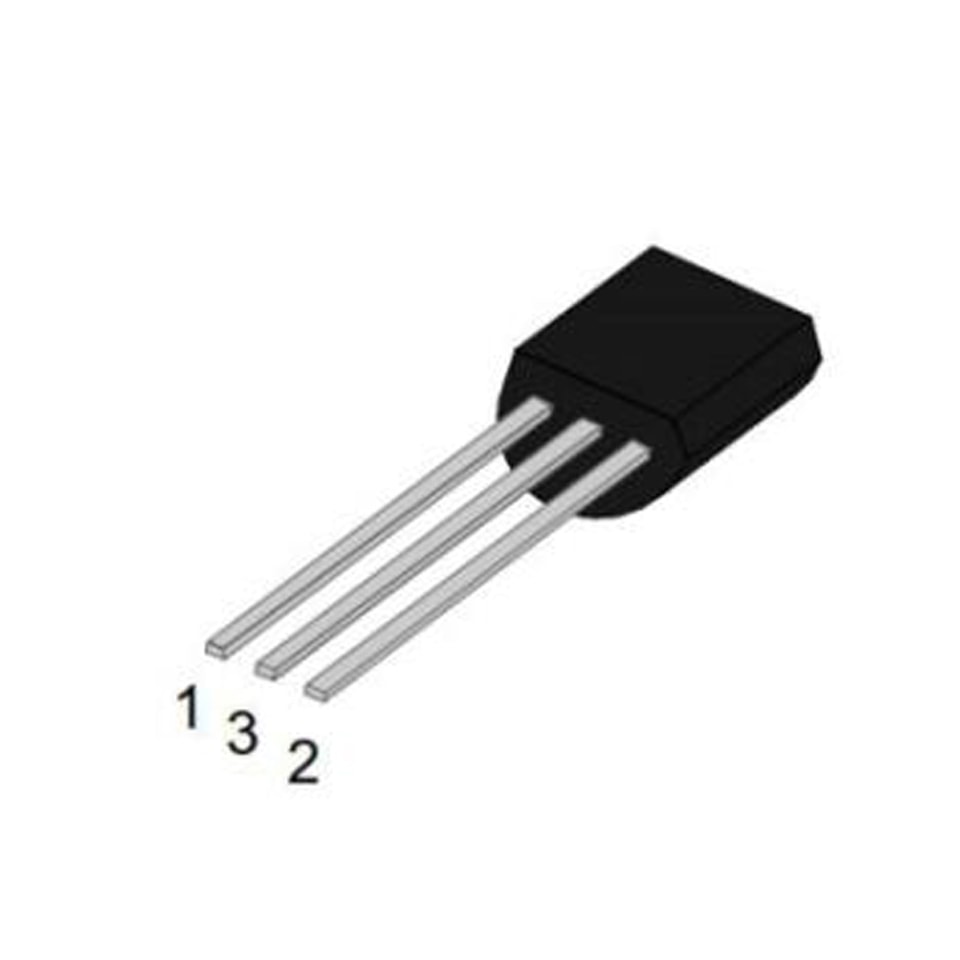

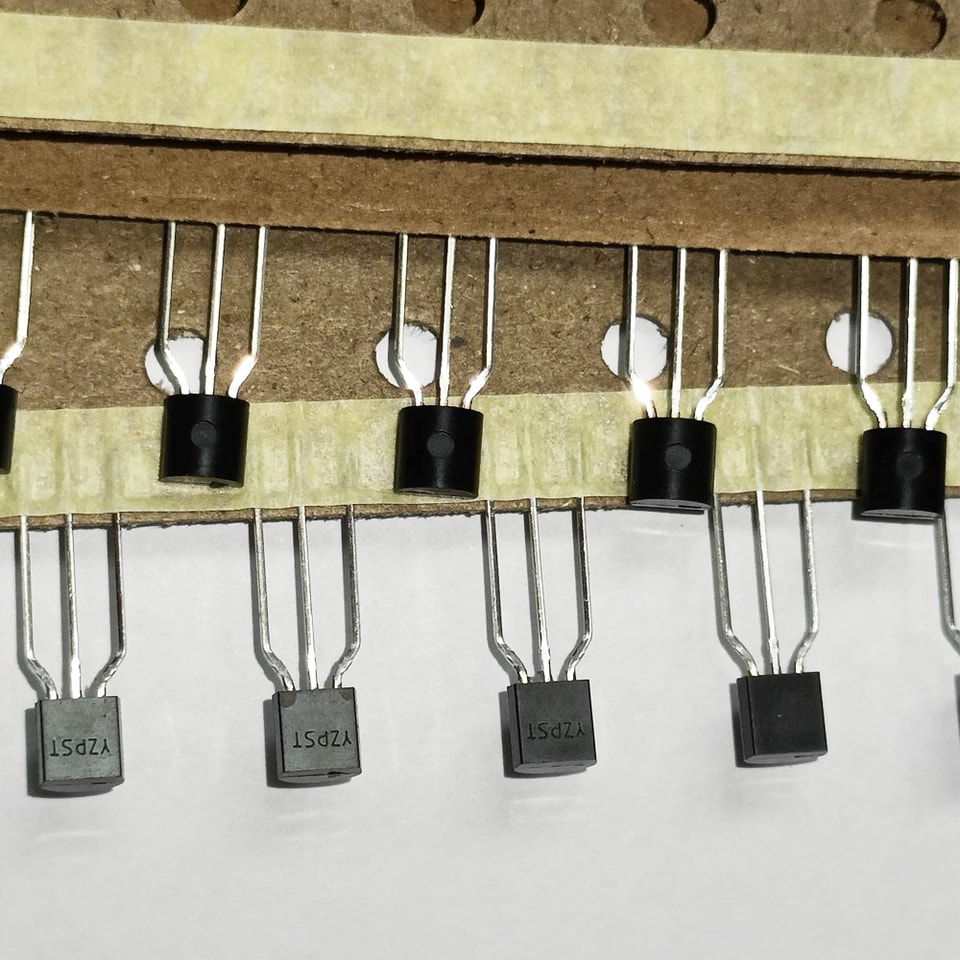

SCR : YZPST-BT169 TO92
DESCRIPTION :
La série SCR MCR111-8 offre un fort dv/dt et une excellente résistance aux interférences électromagnétiques. Elle est particulièrement recommandée pour les disjoncteurs différentiels, les lisseurs à cheveux, les allumeurs, etc.
CARACTÉRISTIQUES PRINCIPALES :
symbole | vvaleur | unit |
IT(RMS) | 1.8 | A |
VDRM/VRRM | 811 | V |
VTM | 1,5 s | V |
CARACTÉRISTIQUES ABSOLUES MAXIMALES :
Paramètrer | symbole | Valeure | Unité |
Plage de température de jonction de stockage | Tstg | -41~151 | C |
Plage de température de jonction en fonctionnement | Tj | -41~111 | C |
Tension répétitive de crête à l’état bloqué (Tj=25C) | VDRM | 811 | V |
Tension répétitive de crête en inverse (Tj=25C) | VRRM | 811 | V |
Courant efficace à l’état passant (TC=81C) | IT(RMS) | 1.8 | A |
Courant de pointe de surcharge non répétitif en conduction (cycle complet, F=51 Hz) | ITSM | 11 | A |
Valeur I2t pour le fusible (tp=11 ms) | I2t | 1.5 | A²s |
Taux critique d’augmentation du courant à l’état passant (IG=2×IGT) | dI/dt | 51 | A/µs |
Courant de grille de crête | IGM | 1.2 | A |
Dissipation de puissance moyenne de grille | PG(AV) | 1.1 | W |
Puissance de grille de crête | PGM | 1.5 | W |
Caractéristiques et avantages clés
Robustesse en tension et fiabilité
Technologie SCR de dernière génération pour une meilleure immunité au bruit
Forte capacité de commutation, immunité maximale aux déclenchements parasites et très forte immunité aux amorçages intempestifs par dV/dt
Boîtier à montage en surface
Tension maximale de 1000 V

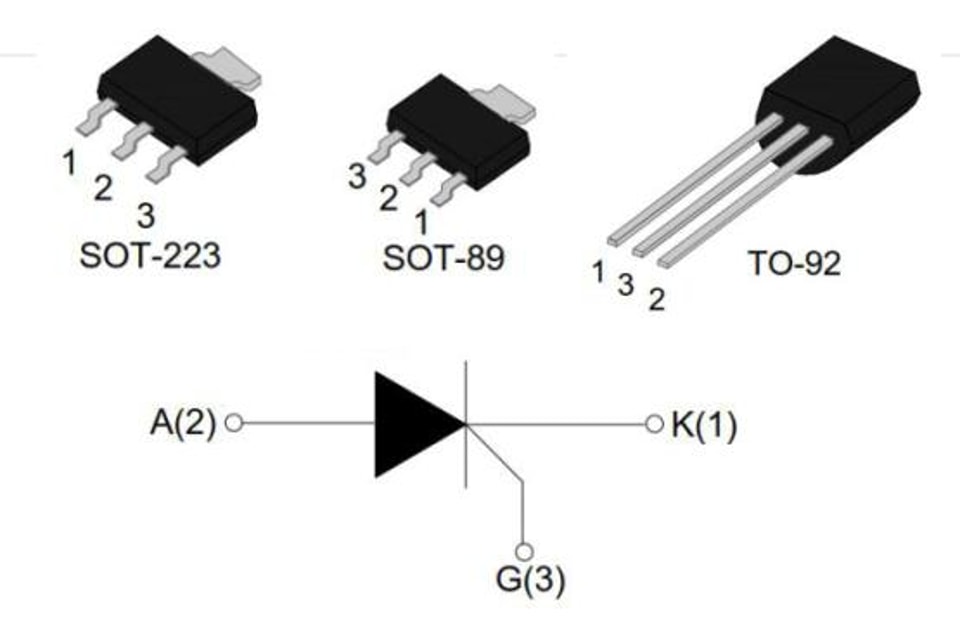

Boîtiers
Références croisées
|
| |||
MCR100 | BT169 | CR02, CR03 | MCR100-8I | MCR100-8 |

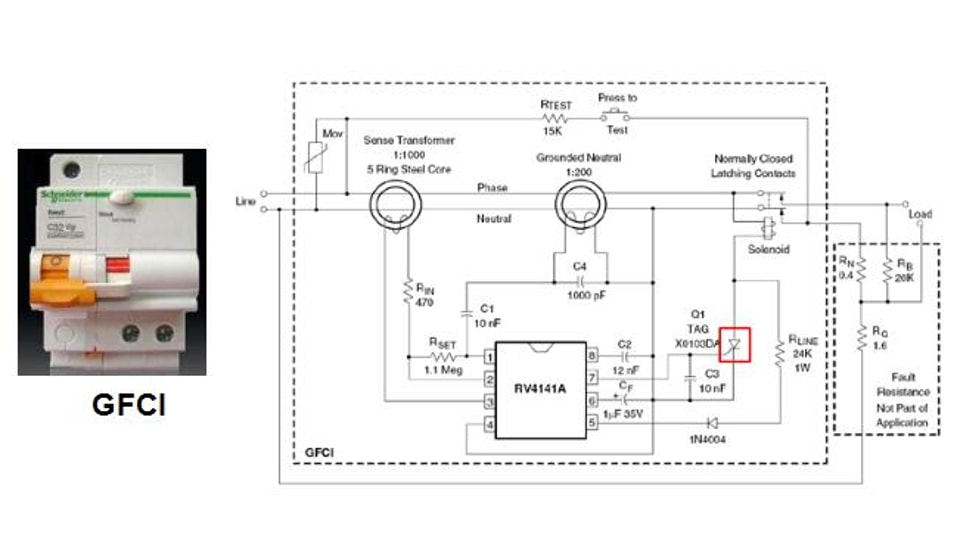

Applications :
GFCI
Pour plus d’informations surYZPST-BT169veuillez télécharger le fichier PDF ci-dessus nommé « YZPST-MCR 100-8 0.8A-R090 "
