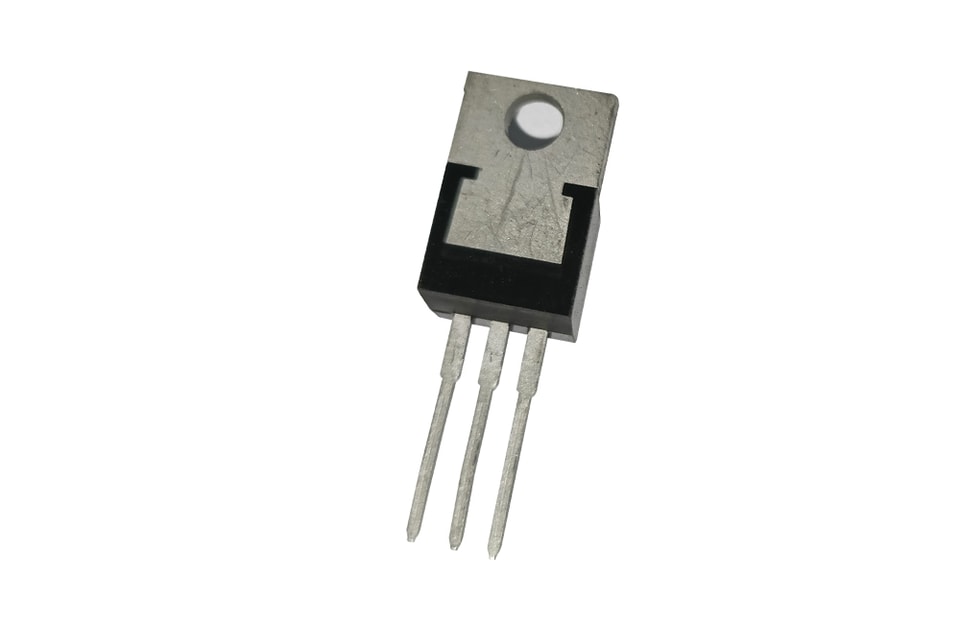

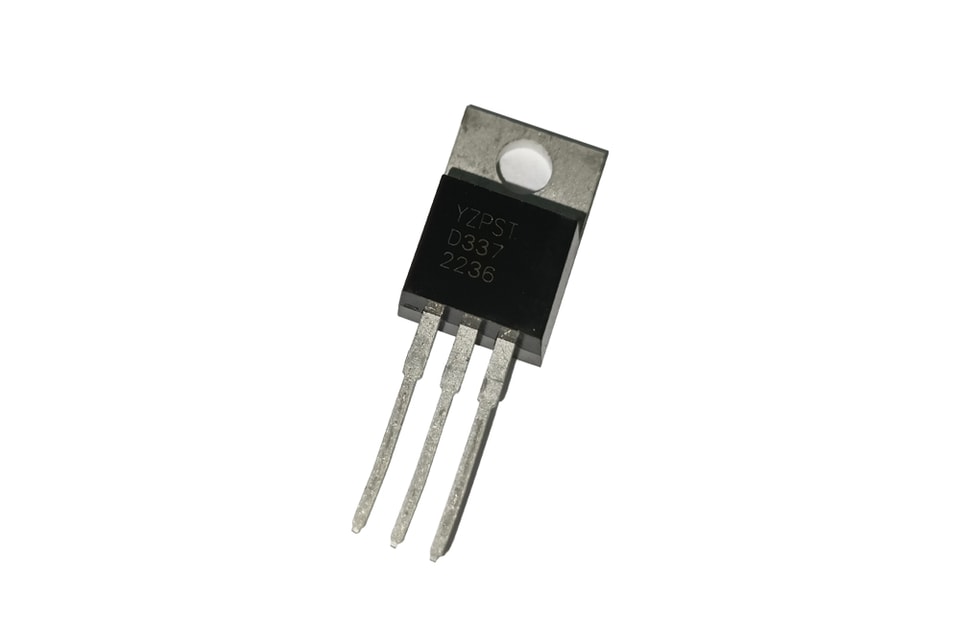

Régulateur négatif réglable à 3 bornes D337

DESCRIPTION :

Les D337 sont des régulateurs de tension négative réglables à 3 bornes, capables de fournir plus de −1,5 A sur une plage de tension de sortie

de −1,2 V à −37 V. Ces régulateurs sont particulièrement faciles à mettre en œuvre, ne nécessitant que 2 résistances externes pour régler la tension de sortie et 1 condensateur de sortie pour la compensation en fréquence. La conception du circuit

a été optimisée pour une excellente régulation et de faibles transitoires thermiques.

Les D337 conviennent à une grande variété d’applications, notamment la régulation locale sur carte, la régulation de tension de sortie programmable ou

la régulation précise du courant. Le D337 complète idéalement les régulateurs positifs réglables D337.

CARACTÉRISTIQUES

Tension de sortie réglable de −1,2 V à −37 V

Courant de sortie garanti de 1,5 A, de −55 °C à +150 °C

Régulation de ligne typique de 0,01 %/V

Excellente régulation thermique, 0,002 %/W

Excellente réjection des transitoires thermiques

Limitation de courant indépendante de la température

Protection interne contre les surcharges thermiques

Réjection d’ondulation de 77 dB

Coefficient de température de 50 ppm/°C

Régulation de charge typiquement 0,3 %

Produit P+ amélioré testé

Sortie protégée contre les courts-circuits

YZPST-D337-1 YZPST-D337-2 YZPST-D337-3

VALEUR ABSOLUE MAXIMALEVALEURS *1

Caractéristique	Valeur	Unité
Dissipation de puissance	Limitée en interne
Différentiel de tension entrée-sortie	40	V
Jonction en fonctionnementtempérature plage	0 ～ +125	°C
Température de stockage	-65 ～ +150	°C
Température des broches (soudage, 10 s)	300	°C
Boîtier plastique (soudage, 4 s)	260	°C
Niveau ESD	2 k	Volts

CARACTÉRISTIQUES ÉLECTRIQUES*1

Caractéristiques	Conditions d’essai	Min	Typ	Max	Unité
Régulation de ligne	Tj=25°C, 3 V≤∣VENTRÉE-VSORTIE∣≤40 V *2 IL=10 mA		0.01	0.04	%/V
Régulation de charge	Tj=25°C, 10 mA≤ ISORTIE≤ IMAX		0.3	1.0	%
Régulation thermique	Tj=25°C, impulsion de 10 ms		0.003	0.04	%/W
Courant de la broche d’ajustement			65	100	µ A
Charge du courant de la broche d’ajustement	10 mA≤ IL≤ IMAX, TA=25°C 3 V≤∣VENTRÉE-VSORTIE∣≤40 V		2	5	µ A
Tension de référence	Tj=25°C 3 3 V≤∣VENTRÉE-VSORTIE∣≤40 V 3 10 mA≤ ISORTIE≤ IMAX, P≤PMAX	-1.213 -1.200	-1.250 -1.250	-1.287 -1.300	V
Régulation de ligne	3 V≤∣VENTRÉE-VSORTIE∣≤40V *2		0.02	0.07	%/V
Régulation de charge	10 mA≤ ISORTIE≤ IMAX *2		0.3	1.5	%
Stabilité thermique	TMIN≤Tj≤TMAX		0.6		%
Courant de charge minimal	∣VENTRÉE-VSORTIE∣≤40 V ∣VENTRÉE-VSORTIE∣≤10 V		2.5 1.5	10 6	mA
Limitation de courant	∣VENTRÉE-VSORTIE∣≤15 V ∣VENTRÉE-VSORTIE∣=40V, Tj=25°C	1.5 0.15	2.2 0.4	3.7	A
Bruit RMS de sortie, % de VSORTIE	Tj=25°C, 10 Hz≤f≤10 kHz		0.003		%
Taux de réjection de l’ondulation	VSORTIET=-10 V, f=120 HzCADJ=10 µ F	66	60 77		dB
Stabilité à long terme	Tj=125°C, 1000 heures		0.3	1	%
Résistance thermique jonction-boîtier	SOT223TO-220 TO-252		2.3 12 4	3 15	° C/W
Thermique résistance, jonctionà ambiant(sansdissipateur thermique)	SOT223TO-220 TO-252		35 140 50		° C/W
