YZPST-BTA312X-600D
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Réf. : YZPST-BTA312X-600D TRIACS
DESCRIPTION
Grâce à la technologie mesa et à la passivation au verre, ces dispositifs offrent de bonnes
performances en dv/dt et une grande fiabilité. La série de triacs est adaptée à la commutation CA
générale. Ils peuvent être utilisés pour la commande de moteurs à forte puissance, par ex.
machines à laver, aspirateurs, ainsi que compresseurs de réfrigération et de climatisation
et thermostats électroniques.
CARACTÉRISTIQUES PRINCIPALES
| Symbole | Valeur | Unité |
| IT(EFF) | 12 | A |
| VDRM/VRRM | 600 | V |
| IGT | ≤5 | mA |
VALEURS ABSOLUES MAXIMALES
| Symbole | PARAMÈTRE | Valeur | Unité | |
| IT(EFF) | Courant efficace à l’état passant (onde sinusoïdale complète ) | TO-220F ，Th≤61 ℃ | 12 | A |
| Courant de crête non répétitif à l’état passant | F=50Hz ，t=20ms | 95 | ||
| ITSM | (onde sinusoïdale complète, onde, Tj=25℃) | F=60Hz ，t= 16.7ms | 105 | A |
| I2t | I2Valeur t pour le fusible | tp= 10ms | 45 | A2S |
| di/dt | Répétitif du taux de de montée de on-État Courantaprès amorçage | IT = 20 A; IG = 0,2 A; dIG/dt = 0,2 A/µs | A/μs | |
| 100 | ||||
| VDRM VRRM | Tension répétitive de crête à l’état bloqué répétitive Tension inverse de pointe | Tj=25℃ | ||
| 600 | V | |||
| IGM | Courant de crête de gâchette | tp=20us | 2 | A |
| PGM | crête gâchette puissance | 5 | W | |
| PG(AV) | Dissipation de puissance moyenne de grille | au-dessus de toute 20 ms période | 0.5 | W |
| Tstg | de stockage jonction température plage | - 40 à +150 | ℃ | |
| Tj | En fonctionnement jonction température plage | 125 | ℃ | |
CARACTÉRISTIQUES STATIQUES
| Symbole | Condition d’essai | Quadrant | Valeur | Unité | ||
| MIN | TYP | MAX | ||||
| T2+ G+ | 5 | |||||
| VD= 12V, IT=0. 1A, T=25°C Voir figure 8 | T2+ G- | 5 | ||||
| IGT | T2- G- | 5 | ||||
| T2+ G+ | 10 | |||||
| VD= 12V, IT=0. 1A, T=25°C Voir figure 10 | T2+ G- | 15 | ||||
| IL | T2- G- | 15 | ||||
| IH | VD = 12 V ; Tj = 25 ℃ , Voir figure 11 | 10 | mA | |||
| VT | IT=0. 1A, Tj=25°C ，Voir figure9 | 1.3 | 1.6 | |||
| VD= 12V, IT=0. 1A, T=25°C ，Voir figure7 | 0.7 | 1.5 | ||||
| VGT | VD=400V, IT=0. 1A, Tj=125°C ，Voir figure 11 | 0.25 | 0.4 | V | ||
| ID | VD = 600 V ; Tj = 125 °C | 0.1 | 0.5 | mA | ||
Caractéristiques dynamiques
| Symbole | Condition d’essai | Valeur | Unité | ||
| MIN | TYP | MAX | |||
| dVD/dt | VDM = 402 V ; Tj = 125 °C ; forme d’onde exponentielle ; | 20 | V/µs | ||
| circuit de commande ouvert | |||||
| VD = 400 V ; Tj = 125 °C; IT(RMS) = 12 A ; | 1 | A/ms | |||
| dVcom/dt = 20 V/µs ; gate open circuit; | |||||
| condition « sans snubber » | |||||
| dIcom/dt | VD = 400 V ; Tj = 125 °C; IT(RMS) = 12 A ; | 1.5 | A/ms | ||
| dVcom/dt = 10 V/µs ; g ate open circuit | |||||
| VD = 400 V ; Tj = 125 °C; IT(RMS) = 12 A ; | 4.5 | A/ms | |||
| dVcom/dt = 1 V/µs ; circuit de commande ouvert circuit | |||||
| tgt | ITM = 20 A ; VD = 600 V ; IG = 0. 1 A ; | 2 | |||
| dIG/dt = 5 A/µs | us | ||||
DONNÉES MÉCANIQUES DU BOÎTIER

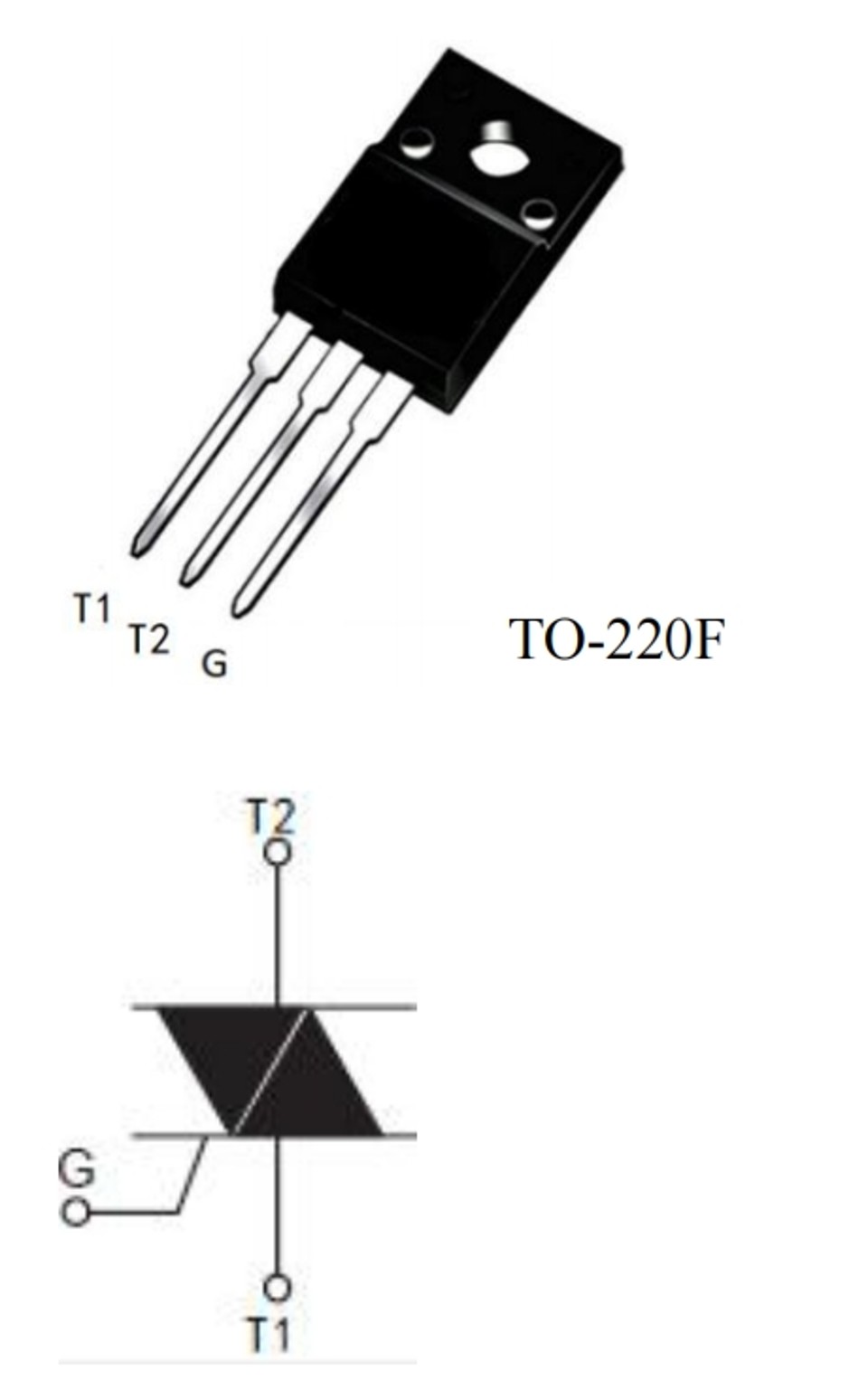

TO-220F

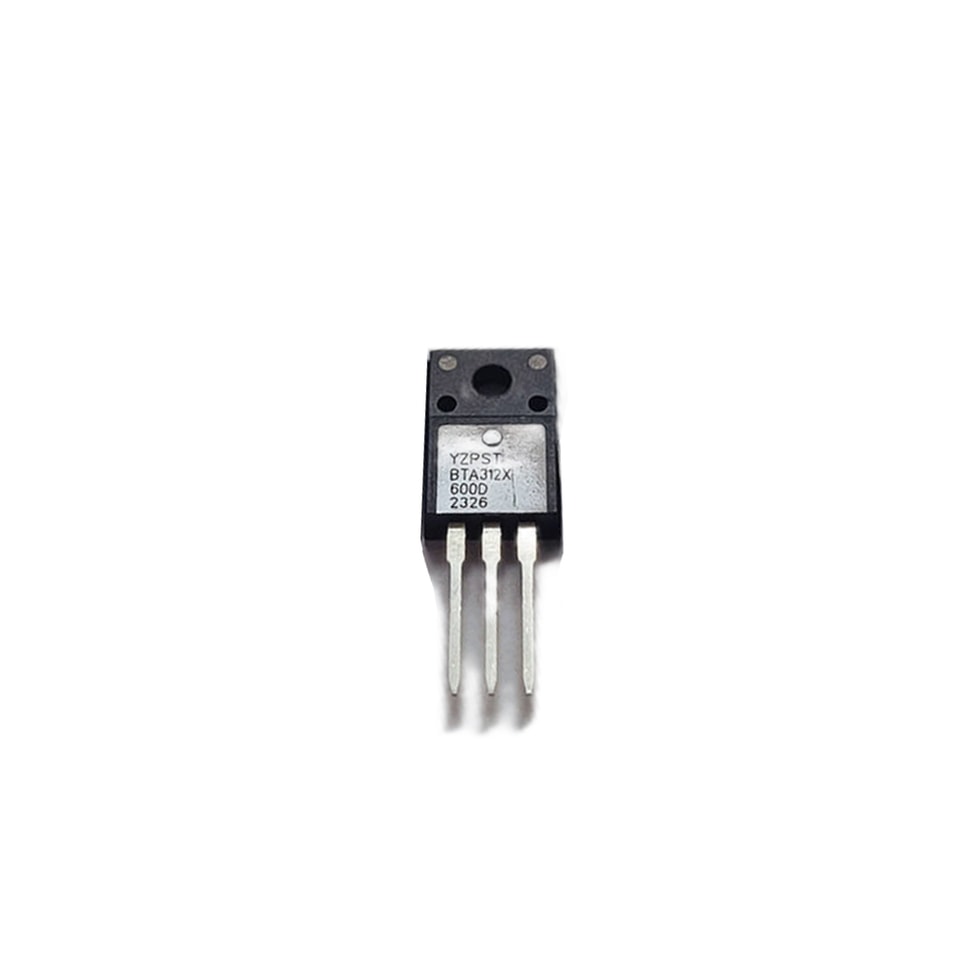

.jpg)

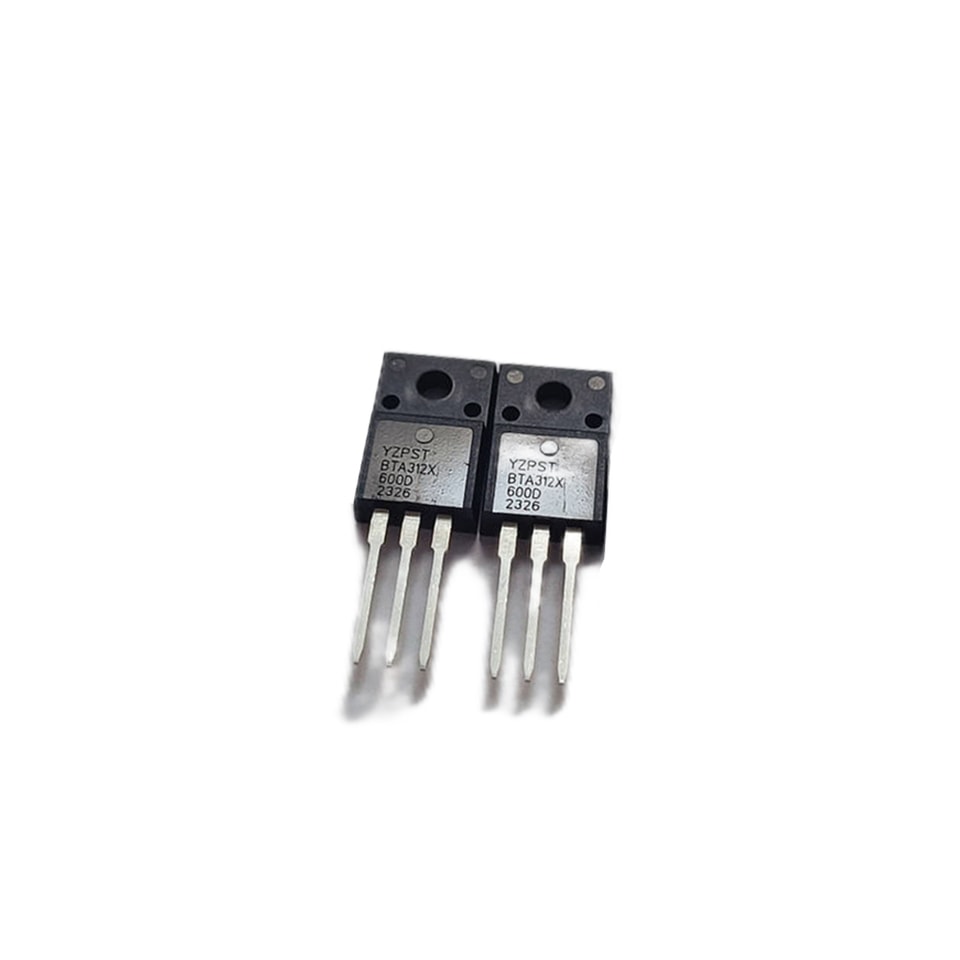

.jpg)

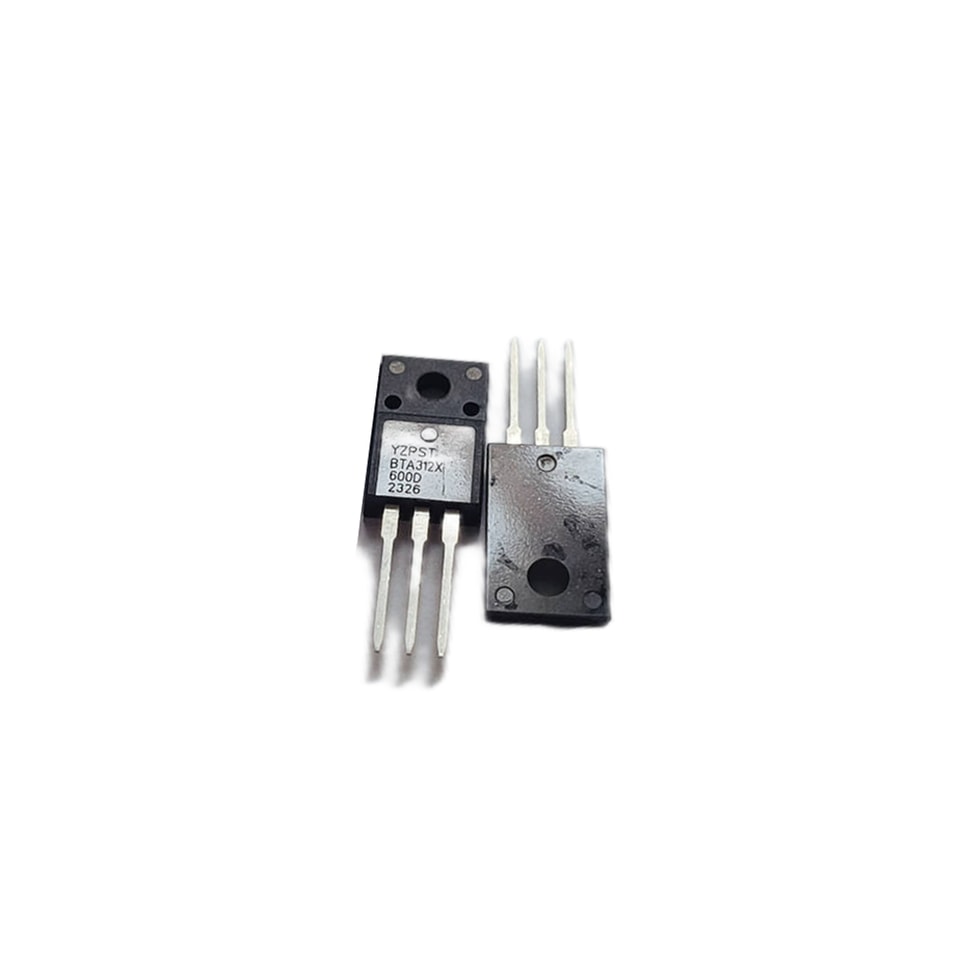

.jpg)
